Libretto di uso e manutenzione
ASSEMBLAGGIO
La bicicletta viene consegnata
pre-assemblata al Dealer di zona,
o all’indirizzo indicato in fase di
acquisto.
È compito del nuovo proprietario,
o del rivenditore, completare
il montaggio delle componenti
fornite con la bicicletta, seguendo
le varie fasi di preparazione indicate
qui di seguito:

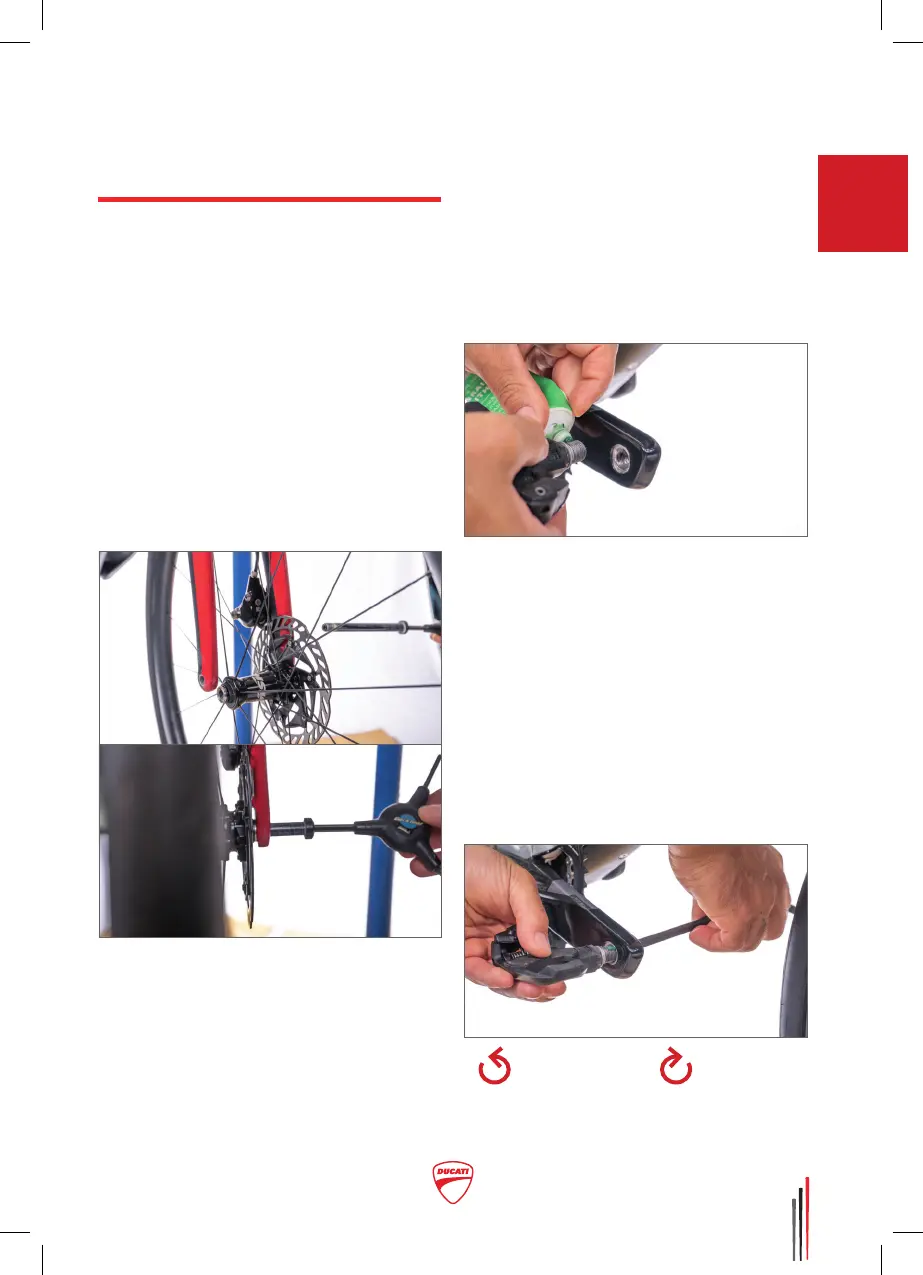

–Montare la ruota anteriore:
Inserire e stringere il perno no al
fondo avendo cura di rispettare la
coppia di serraggio indicata sul perno
stesso.
–Montare i pedali:
Svitare il perno passante della forcella
e rimuoverlo; togliere il distanziale
interno alla pinza freno; spennellare
un velo di grasso sul perno.
Inserire la ruota tra gli steli della
forcella, posizionandola con il disco
dal lato sinistro, avendo cura che il
disco entri tra le pastiglie della pinza.
Prestare particolare attenzione
durante quest’operazione.
Prima di procedere, applicare un velo
di grasso sulla lettatura del pedale.
; è
importante pertanto avvitare ogni
pedale ruotando il perno del pedale
nella direzione corretta, come
illustrato in fotograa in base al lato
destro o sinistro della bicicletta.
R dal lato
destro
L dal lato
sinistro
Senso di rotazione del perno, indicato dal lato
corrispettivo della bicicletta, per avvitare i pedali:
pedale sinistro (L); pedale destro (R).
