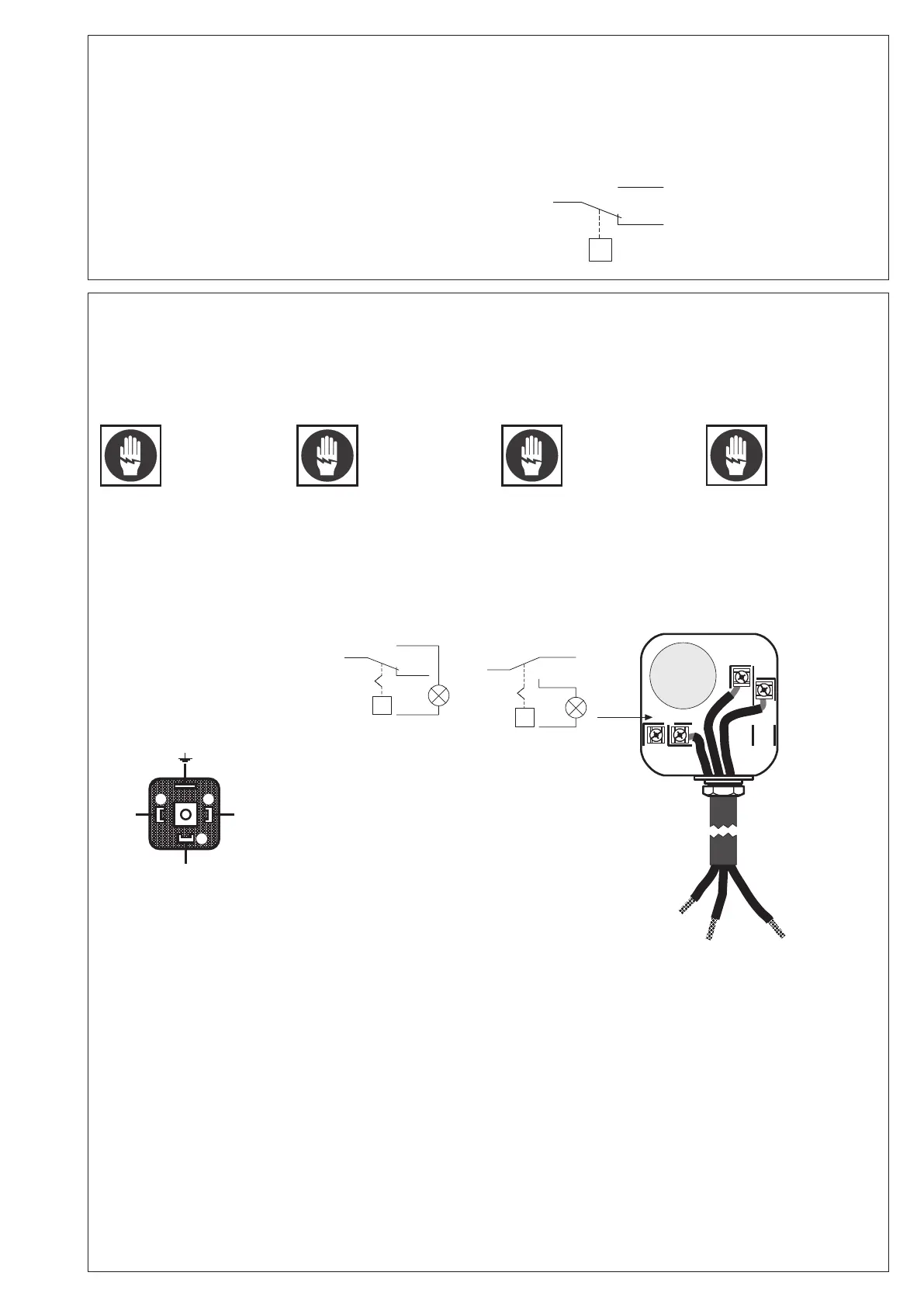

Electrical connection
IEC 730-1 (DIN EN 60 730 T1)
Via cable input M20x1,5, with rub-
ber grommet suitable for cables
between 7 and 12.5 mm diameter.
There is no pro-
tection against ac-
cidental contact.
Contact with live
parts is possible!
To increase the switching capacity,
we recommend that you use a RC
device for current values < 20 mA
and 24 V d.c. applications.
Schaltfunktion
Bei steigendem Druck
1 NC önet
2 NO schließt
Bei fallendem Druck
1 NC schließt
2 NO önet
Switching function
While pressure is increasing
1 NC opens
2 NO closes
While pressure is decreasing
1 NC closes
2 NO opens
Schéma de fonctionnement
Pression montante
1 NC ouvre
2 NO ferme
Pression decendante
1 NC ferme
2 NO ouvre
Funzione di commutazione
Con pressione in salita
1 NC apre
2 NO chiude
Con pressione in discesa
1 NC chiude
2 NO apre
p
COM
NO
NC
2
1
3
COM
NO
NC
2
1
p
3
N
COM
NO
NC
2
1
p
3
N
Raccordement électrique
IEC 730-1 (DIN EN 60 730 T1)
Raccordement sur bornier à vis
par M20x1,5 pour câble de ø 7 à
ø 12,5 mm.
La protection
n'est pas garantie,
contact avec des
pièces sous ten-
sion possible!
Pour augmenter la puissance
de rupture, l'utilisation d'un cir-
cuit RC est préconisée pour les
applications à courant continu
< 20 mA et =(DC) 24 V.
Allacciamento elettrico
IEC 730-1 (DIN EN 60 730 T1)
Con passacavo M20x1,5, con
scarico della trazione, collegato
a morsetti a vite per cavi ø 7 no
ø12,5 mm.
Non é sostanzial-
mente garantita la
protezione da scari-
che, é possibile il con-
tatto con conduttori di
tensione.
Per aumentare la potenza d'inseri-
mento con applicazioni DC < 20 mA
e 24 V, consigliamo l'impiego di un
elemento RC.
1 NC
2 NO
3 COM
N
optional
optional
en option
opzione
DIN EN 175 301-803
N
optional
für optische Schaltanzeige
Optional
for visual display
en option
Contrôle de position
opzione
per visualizzazione di comando
ottica
NC
NO
1 2
3
COM
p
COM
NO
NC
2
1
3
COM
NO
NC
2
1
p
3
N
COM
NO
NC
2
1
p
3
N
p
COM
NO
NC
2
1
3
COM
NO
NC
2
1
p
3
N
COM
NO
NC
2
1
p
3
N
Elektrischer Anschluß
IEC 730-1 (DIN EN 60 730 T1)
Über Kabeleinführung M20x1,5, mit
Zugentlastung, an Schraubenklem-
men für Kabel ø 7 bis ø 12,5 mm.
Berührschutz ist
nicht grundsätz-
lich gewährleistet,
Kontakt mit span-
nungsführenden
Teilen möglich!
Zur Erhöhung der Schaltleistung
wird bei DC-Anwendungen
< 20 mA und DC 24 V der Einsatz
eines RC-Gliedes empfohlen.

Dungs LGW A2 Series Specifications

General

Protection Class	IP54
Product Type	Pressure Switch
Series	LGW A2
Contact Type	SPDT
Electrical Connection	Screw terminals
Medium	Air, non-aggressive gases
Electrical Rating	1 VA
