Dungs LGW A4 Series User Manual

7 … 12
MC • Edition 12.20 • Nr. 223 906
21
23
Einbau
LGW…A4, LGW…A4/2

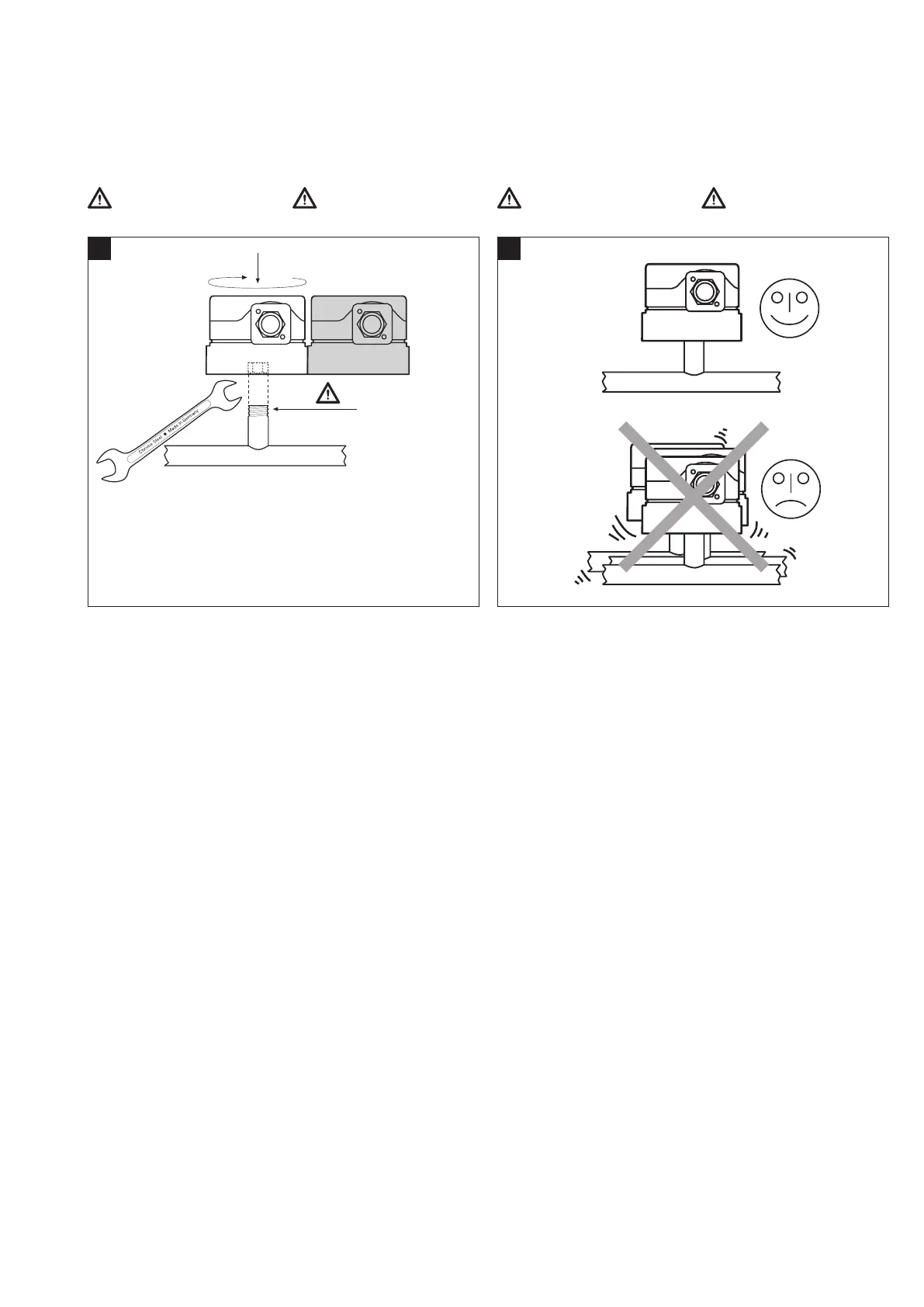

1. Der Druckwächter wird direkt
auf einen Rohrstutzen mit R 1/4
Außengewinde aufgeschraubt.
Bild 1.
2. Nach Einbau Dichtheits- und
Funktionskontrolle durchführen.
Auf vibrationsfreien Einbau
achten! Bild 2.
1
Installation of
LGW…A4, LGW…A4/2
1. Screw the pressure switch directly
on a tube socket with R 1/4 outer
thread (see Fig. 1).
2. After installation, perform a leak-
age and function test.
Ensure that the pressure
switch is installed free of
vibration! (see Fig. 2).
Montage
LGW…A4, LGW…A4/2
1. Le pressostat peut se visser di-
rectement sur un piquage R 1/4"
Fig.1.
2. Après le montage contrôler la
fonction et l'étanchéité.
Veiller à ce que l'appareil ne
subisse pas de vibrations!
Fig. 2.
Montaggio
LGW…A4, LGW…A4/2
1. Il pressostato viene avvitato diret-
tamente su un tubo di sostegno
con letto esterno R 1/4 (Fig.1)
2. Dopo il montaggio eettuare i
controlli di tenuta e funzionalità.
Evitare possibilità di vibra-
zioni! Fig 2.
2
Geeignetes Dicht-
mittel einsetzen!
Use proper sealing
compounds!
Utiliser une pâte à
joint adaptée!
Impiegare materi-
ale di tenuta ade-
guato!

Dungs LGW A4 Series Specifications

General

Brand	Dungs
Model	LGW A4 Series
Category	Switch
Language	English
