Réglage des pressostats
Enlever les vis du capot en utilisant
un tournevis N
o
3. ou PZ 2, Fig 1.
Enlever le capot.
La protection n'est pas
garantie, contact avec des
pièces sous tension possible.
Réglage de LGW … A4
Régler le pressostat avec son bou-
ton gradué 0 à la valeur désirée
Fig. 2.
Respecter les recommandations
du constructeur du brûleur!
Le pressostat commute par pression
montante: réglage Ç.
Le pressostat commute par pression
descendante: réglage È . Remonter
le capot!
Regolazione del pressostato
Smontare la calotta con un attrezzo
adeguato, ossia cacciavite nr. 3 -
rispettiv, PZ 2, gura 1
Togliere la calotta.
Non é sostanzialmente
garantita la protezione da
scariche, é possibile il contatto
con conduttori di tensione.
Regolazione LGW … A4
Tarare il pressostato, come in gura
2, sul valore di pressione nominale
prescritto, agendo sulla rotella della
scala graduata 0.
Prestare attenzione alle prescri-
zioni del produttore del bruciatore!
Il pressostato scatta con pressione
in salita: regolazione Ç. Il pressosta-
to scatta con pressione in discesa:
regolazione È. Rimontare la calotta!
Einstellung des Druckwächters
Haube mit geeignetem Werkzeug
demontieren, Schraubendreher No.
3 bzw. PZ 2, Bild 1.
Haube abnehmen.
Berührschutz ist nicht grund-
sätzlich gewährt, Kontakt
mit spannungsführenden Teilen
möglich.
Einstellung LGW … A4
Druckwächter am Einstellrad mit
Skala 0 auf vorgeschriebenen
Drucksollwert einstellen, Bild 2.
Anleitung des Brennerherstellers
beachten!
Druckwächter schaltet bei stei-
gendem Druck: Einstellung Ç.
Druckwächter schaltet bei fal-
lendem Druck: Einstellung È.
Haube wieder aufsetzen!
Setting the pressure switch
Dismount the hood using a suitable
tool, e.g. screwdriver no. 3 or PZ2,
Fig. 1. Remove hood.
There is no protection
against accidental contact.
Contact with live parts is pos-
sible.
Setting LGW … A4
Set the pressure switch at the setting
wheel 0 to the specied pressure
setpoint using the scale, Fig. 2.
Follow the instructions of the
burner manufacturer!
Pressure switch switches as pres-
sure increases: Setting Ç. Pressure
switch switches as pressure redu-
ces: Setting È.
Remount hood!

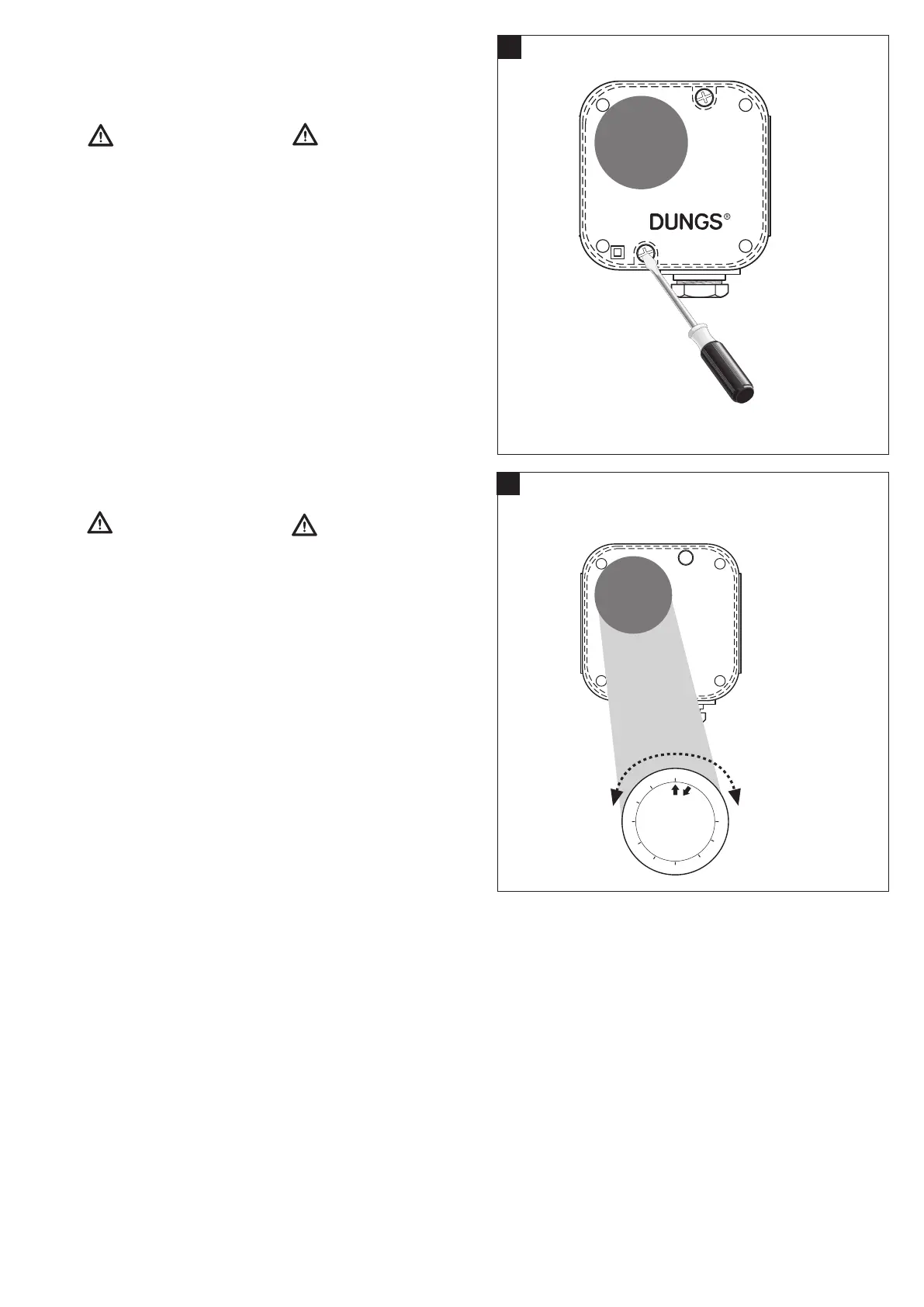

1
2
Made in Germany
0,4
2,1
0,
6
0 ,
9
1,2
1,5
1,8
2,4
2,
7
3
mbar
LGW 3 A4
Made in Germany
0,4
2,1
0,
6
0 ,
9
1,2
1,5
1,8
2,4
2,
7
3
mbar
LGW 3 A4
