5
2. ASSEMBLAGE
Pour les modèle DFA50/80T uniquement.
Outils requis
• Tournevis Phillips moyen
1) Soulevez la protection frontale pour déterminer
vous que la section
oblique de la protection s’engage dans la fente de
l’enveloppe supérieure.
2) Retirez les vis pré-assemblés sur la coque supéri
eure et le couvercle latéral.
3) Alignez les trous de l’enveloppe supérieure avec les
deux trous de montage de la poignée, tel qu’illustré
4) Fixez la poignée avec les vis retirés.
Pour les modèles DFA135C/180CV/220CV seulement
Outils nécessaires
• Tournevis Phillips moyen
• Douille de 3/4 po ou clé à molette
support de roue.
2) Fixez une bague à chaque extrémité de l’axe. Fixez une roue à chaque extrémité de l'axe. Vissez un
écrou à chapeau à chaque extrémité de l’axe et serrez- les bien.
3) Placez l’appareil de chauffage sur le cadre- support des roues. Alignez les trous du rebord du réservoir
de combustible avec les trous du cadre- support de roues.
4) Positionnez les guidons sur le rebord du réservoir de combustible. Insérez les vis dans les guidons, le
rebord du réservoir de combustible et le cadre-
solidement le doigt d’écrou après l’insertion de chaque vis.
5) Alignez le trou situé sur les guidons avec le trou de montage situé sur l’enrouleur du cordon
d’écrou après chaque insertion de vis.o. (Modèles DFA180CV/220CV uniquement)
6) Après que toutes les vis ont été insérées, serrez solidement les écrous.
NE LAISSEZ JAMAIS L’APPAREIL DE
CHAUFFAGE ALLUMÉ SANS SURVEILLANCE!

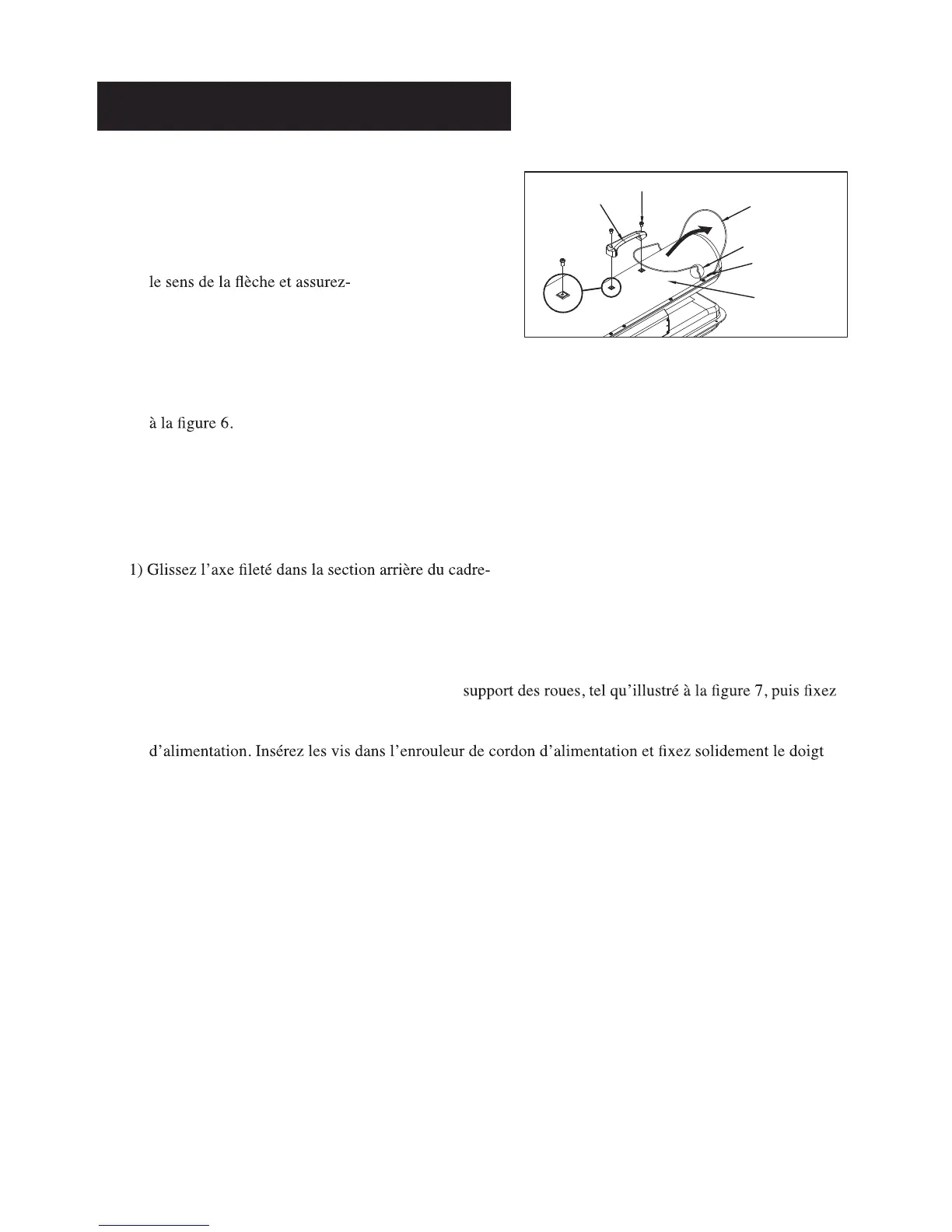

Figure 6. Montage de la Poignée
Protection
frontale
Section oblique
Fente
Écrou en
forme d’agrafe
Retirer
les vis
Poignée
Vis
