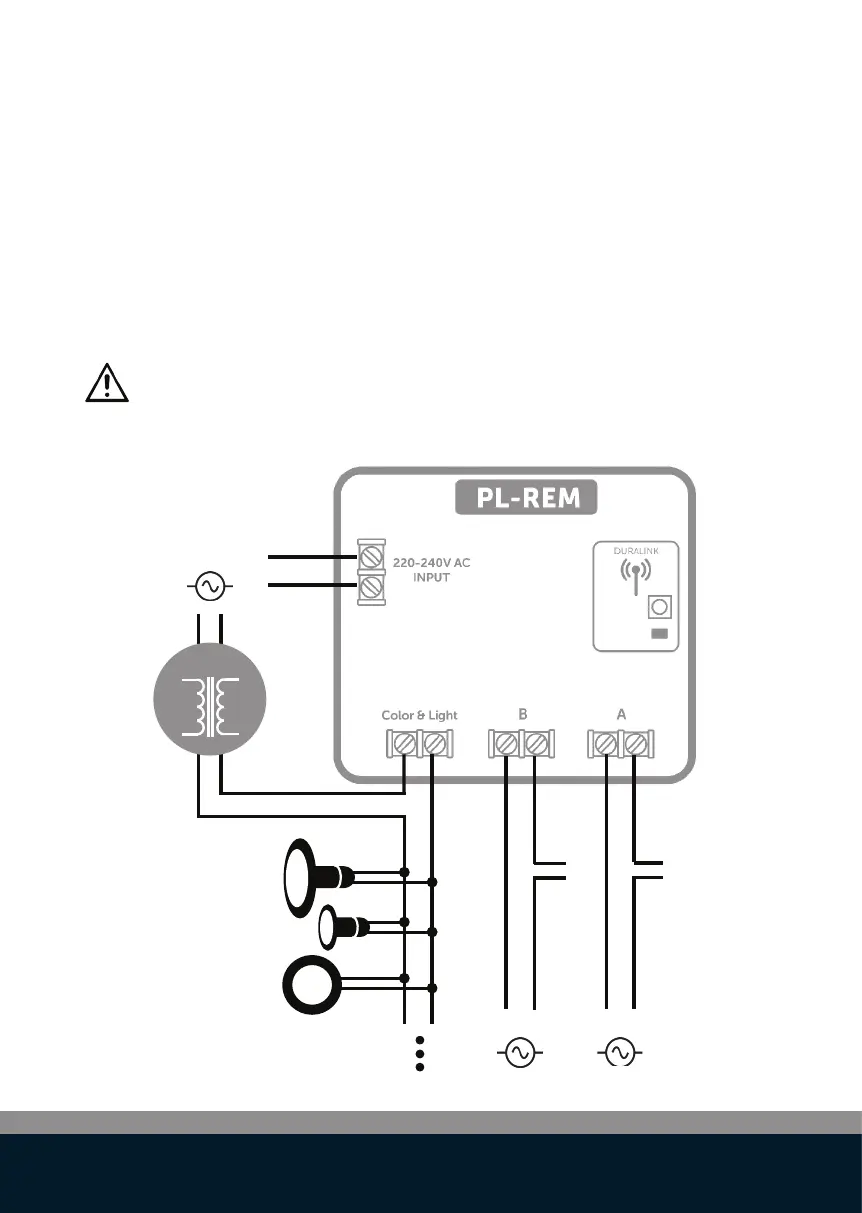

Option 2: PL-REM dans le circuit secondaire du transformateur
230VAC
Garden lights
Pool cover
230VAC
230VAC
12VAC
• Raccordez une source d’alimentation de 230 VAC à la borne
“220-240 VAC INPUT”
• Raccordez le circuit secondaire d’un transformateur de 12 VAC
(vendu séparément) en série avec la borne “Color&Light” du
PL-REM.
Le relais de contact “Color&Light” a une sortie de 14 A, ou 170 W sue le
circuit secondaire d’un transformateur de 12 V (14 A x 12 V). La charge
totale des lampes de la piscine ne peut pas dépasser cette valeur`
Optionnel : Les bornes « Switch A » et « Switch B » peuvent être
utilisées pour contrôler des circuits auxiliaires tels qu’un
système de couverture de piscine ou des lampes de jardin.
