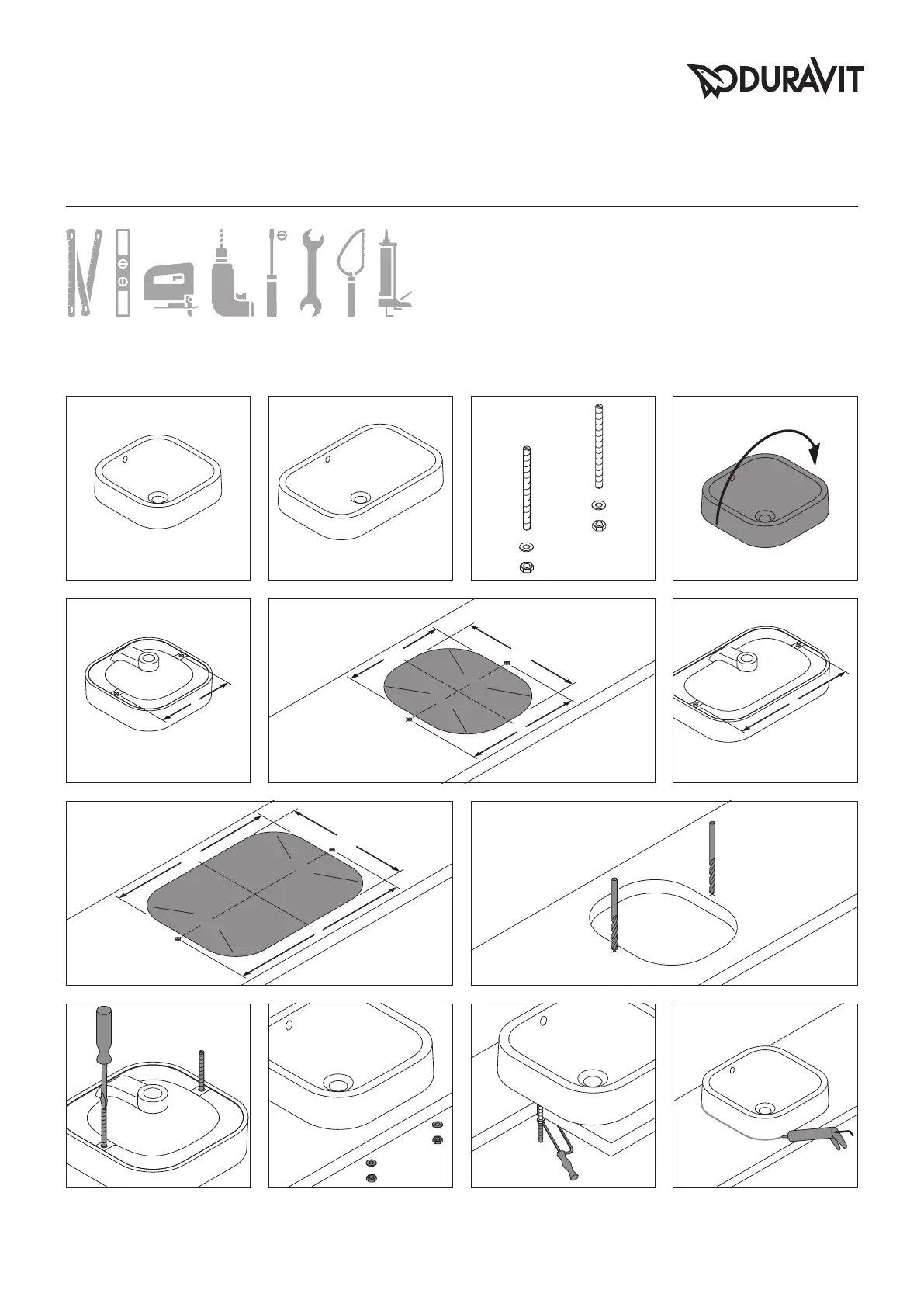

DURAVIT Happy D.2 - Precise Hole Positioning; Basin Installation Steps

Y
Y
300
358
Y
R120
R120
180°
502
370
Y
R100
R100
Ø 10 mm
Ø 10 mm
# 2314400000
2a (# 2314400000)
# 2314600000
2b (# 2314600000)3a (# 2314400000)
1
65
3b (# 2314600000) 4
87
X/Y = Genaue Position der Bohrlöcher
durch abmessen ermitteln.
Schrauben müssen fest angezogen
werden um Undichtigkeiten zu ver-
meiden.
X/Y = determine exact position of
holes for drilling by measuring.
The screws must be firmly tightened
to prevent leaks.
X/Y = la position exacte des trous de
perçage.
Serrer les vis à fond pour assurer
une parfaite étanchéité.
X/Y = exacte positie van de boorgaten
door opmeten bepalen.
Draai de schroeven stevig aan om
lekkage te voorkomen.
2 MAL_56755/07.13.3
