El diseno avanzado y la constucción prcisa permitne
que estospresostatos reemplacen a otros de mayor pre-
cio y tamaño. Sirven para uso en acondicionamiento de
aire, hornos, secaderos y aplicaciones en fluídica y refrig-
eración. Aptos para uso en aire y gases no combustibles.
Ranges disponibles desde 0.07˝ a 20˝ de C.A.
El ajuste puede ser antes o después de instalado. El
tornillo de ajuste está oculto dentro de la cubierta de
conexiones para evitar manipuleo indebido. El ajuste, las
conexiones de presión y elelctricas están de un solo lado
para facilitar el montaje. Esto permite la instalación en rin-
cones o lugares estrechos.
MODELOS Y ACCESORIOS ESPECIALES
Accesorio Dwyer A-329
Codo de conexión an ángulo recto. Puede instalarse en
cualquier momento. Construcción en aluminio zincado.
Presostatos Serie 1900
Instrucciones de Montaje y Operación
Bulletin E-56

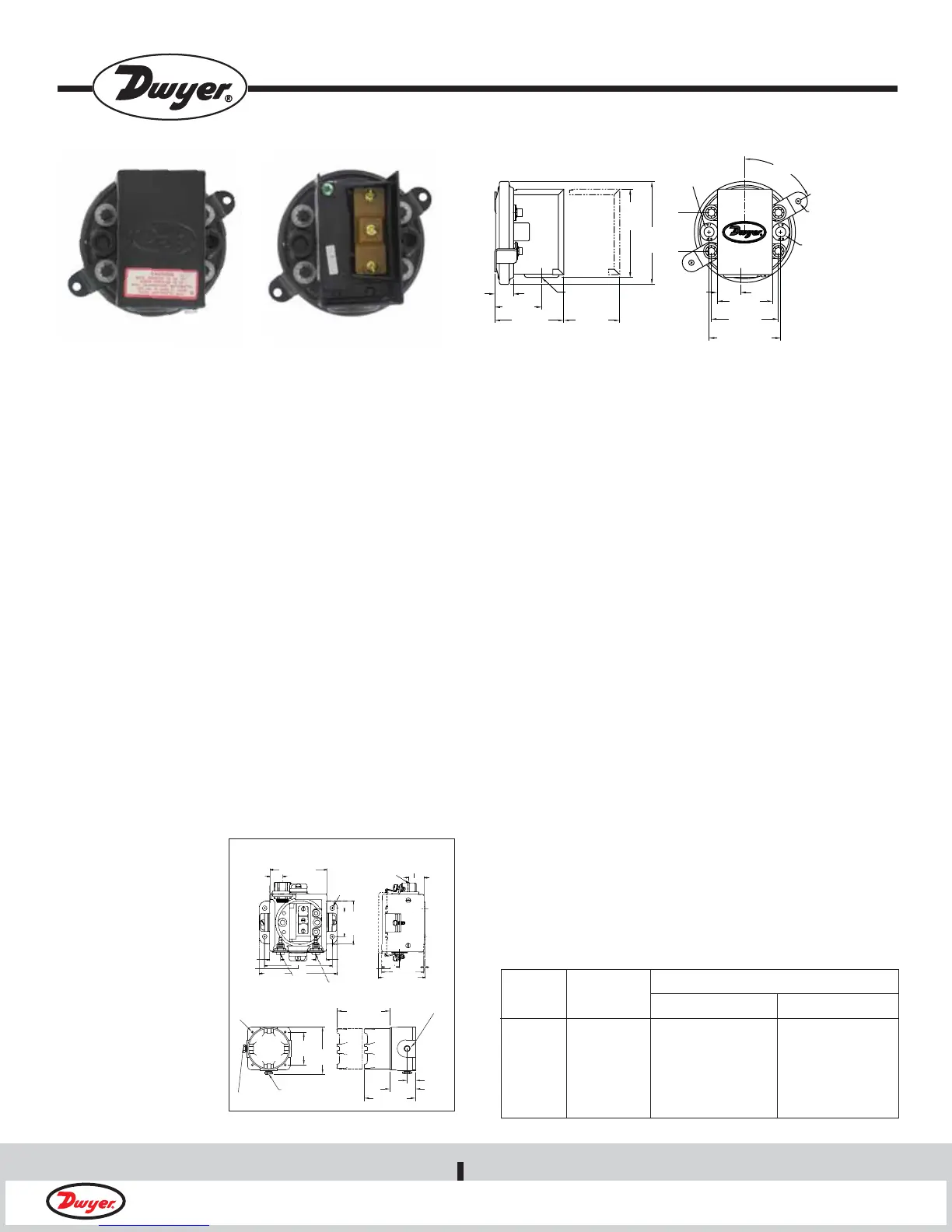

Series 1910 pressure switch. All
pressure and electrical connec-
tions and set point adjustments
are on one side for easy installa-
tion.
Series 1910 switch with conduit
enclosure off. Shows electric
switch and set point adjustment
screw.
The Dwyer-engineered force-motion amplifier increases the
leverage of diaphragm movement and results in a switch with
excellent sensitivity and repeatability.
41/64
[16.27]
1-19/32
[40.48]
2-11/32
[59.53]
Ø7/8 [22.23]
CONDUIT
CONNECTION
1-3/4 [44.45]
CLEARANCE
FOR COVER
REMOVAL
3
[76.20]
Ø3-1/2
[88.90]
60 TYP
1/8 FEMALE NPT
HIGH PRESS.
CONNECTION
1-5/16
[33.32]
TYP
2-7/16 [61.90]
2-9/32
[57.94]
1-7/8
[47.63]
(2) Ø3/16 [4.76]
MOUNTING HOLES
ON A 4-3/16 [106.36] B.C.
1/8 FEMALE NPT
LOW PRESSURE
CONNECTION
51/64
[20.24]
Modelo
Rango
Banda Muerta
Aj. Minimo
Aj. Máximo
1910-00
1910-0
1910-1
1910-5
1910-10
1910-20
0,04
0,10
0,15
0,30
0,40
0,40
0,04
0,10
0,16
0,30
0,40
0,50
0,07 to 0,15
0,15 to 0,55
0,40 to 1,6
1,40 to 5,5
3,0 to 11,75
4,0 to 20,0
PRESOSTATOS SERIE 1910
RANGOS Y BANDA MUERTA
Gabinete Hermético
Gabinete de acero cal. #16 para am-
bientes extremadamente húmedos o
aceitosos. Peso 5 lb. Presóstato in-
stalado en fábrica. Especifique “WP”
más el nro. de modelo.
Gabinete Antiexplosivo
Base de hierro fundido y tapa en alu-
minio. Peso aprox. 5 lb. Especifique
“EXPL” más el nro. de modelo.
SPECIFICATIONS
Service: Air and non-combustible, compatible gases.
Wetted Materials: Consult factory.
Temperature Limits: -30 to 180°F (-34 to 82.2°C) (32°F
for non dry air).
Pressure Limits: 45˝ w.c. (11.2 kPa) continuous, 10 psig
( 68.95 kPa) surge.
Switch Type: Single-pole double-throw (SPDT).
Repeatability: ±3%.
Electrical Rating: 15 A @ 120-480 VAC, 60 Hz. Resistive
1/8 HP @125 VAC, 1/4 HP @ 250 VAC, 60 Hz. Derate to
10 A for operation at high cycle rates.
Electrical Connections: 3 screw type, common, normally
open and normally closed.
Process Connections: 1/8˝ female NPT.
Mounting Orientation: Diaphragm in vertical position.
Consult factory for other position orientations.
Set Point Adjustment: Screw type inside conduit
enclosure.
Weight: 1lb. 4.5 oz. (581 g).
Agency Approvals: CE, UL, CSA, FM.
4 [101.6] SQ.
7/8
[22.23]
3/4
[19.05]
3/4 [19.05]
4-3/4
[120.65]
5-1/2
[139.7]
HIGH PRESS.
CONN. 1/8 N.P.T.
LOW PRESS.
CONN. 1/8 N.P.T.
2 [50.8]
3 [76.2]
(4) 5-16 [7.94] DIA.
MTG. HOLES
WEATHERPROOF ELECTRIC
CONNECTION HUB
1/2⬙ NPT FEMALE
1-1/8
[28.58]
1-1/4 [31.75]
3/32
[2.38]
3 [76.2]
3-1/8 [79.38]
2-3/4
6-1/2 [165.10]
CLEARANCE FOR
COVER REMOVAL
1/2 NPT PROCESS
CONNECTION
3X 1-1/16
[26.99]
6-5/8 [168.28]
3 [76.20]
2X 4-1/4
[107.95]
2X 6-1/8
[155.58]
1/8 FEMALE NPT
LOW PRESSURE CONNECTION
4X Ø.281 [7.14]
1/8 FEMALE NPT
HIGH PRESSURE CONNECTION
