Dyna-Glo DGF350CSP - Instrucciones de Ensamblaje

67
INSTRUCCIONES DE ENSAMBLAJE

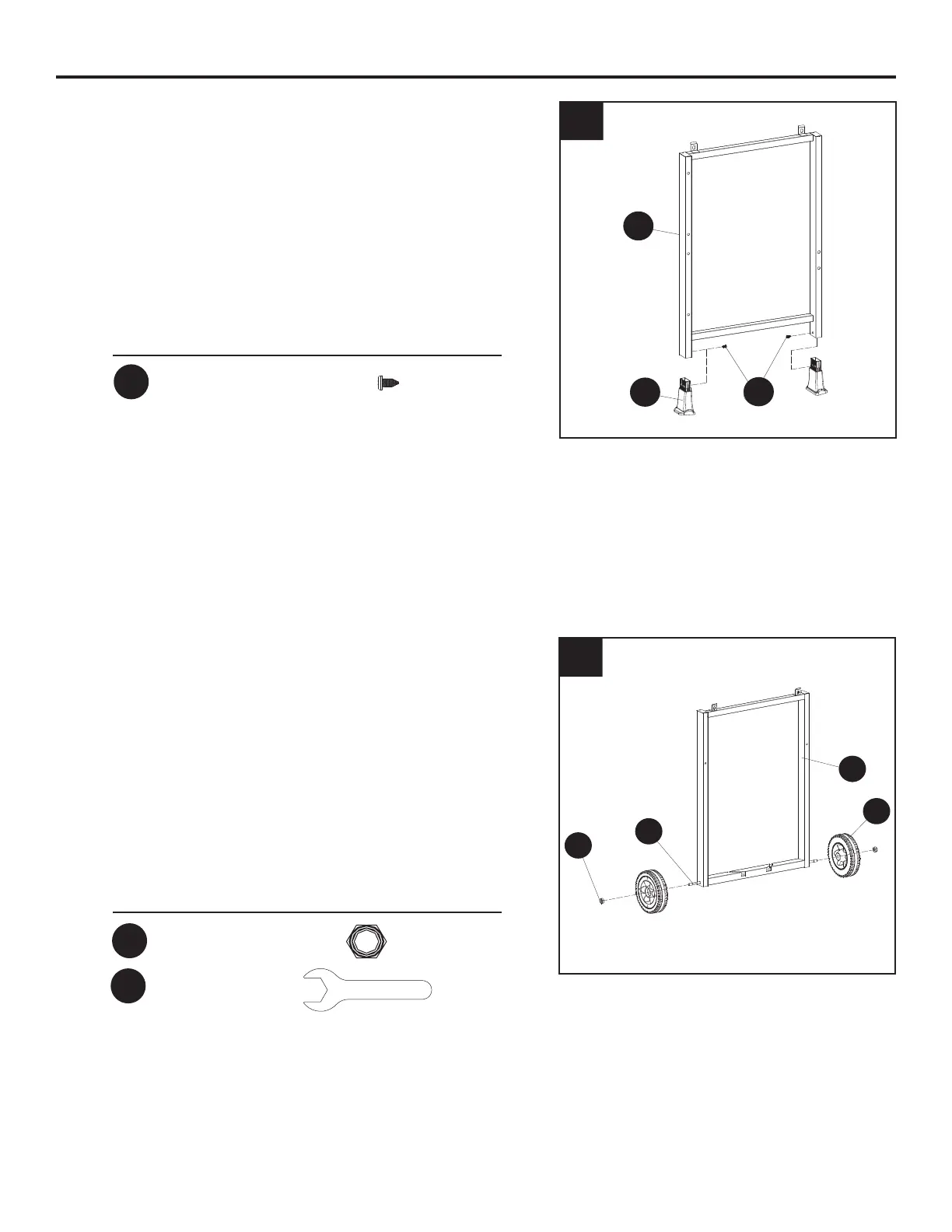

1. Coloque dos capuchones para las
patas (P) debajo del conjunto de las
patas izquierdas (O) y ajústelos con dos
tornillos ST4.8X10 (AA).
Herramientas y tornillería utilizadas
Tornillo ST4.8x10
× 2
2. Inserte el eje (X) en el conjunto de las patas
derechas (V) y luego coloque las ruedas (W)
en ambos lados. Use la llave inglesa M8 (CC)
para ajustar las ruedas con las tuercas M8
(BB). Tenga en cuenta que para completar
este paso, debe haber dos personas. Si es
necesario, se puede utilizar otra pinza o llave
ajustable para el ensamblaje.
Herramientas y tornillería utilizadas
BB
Tuerca M8
× 2
2
AA
1
P
O
CC
Llave
inglesa M8
× 2
AA
V
X
W
BB
