INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée

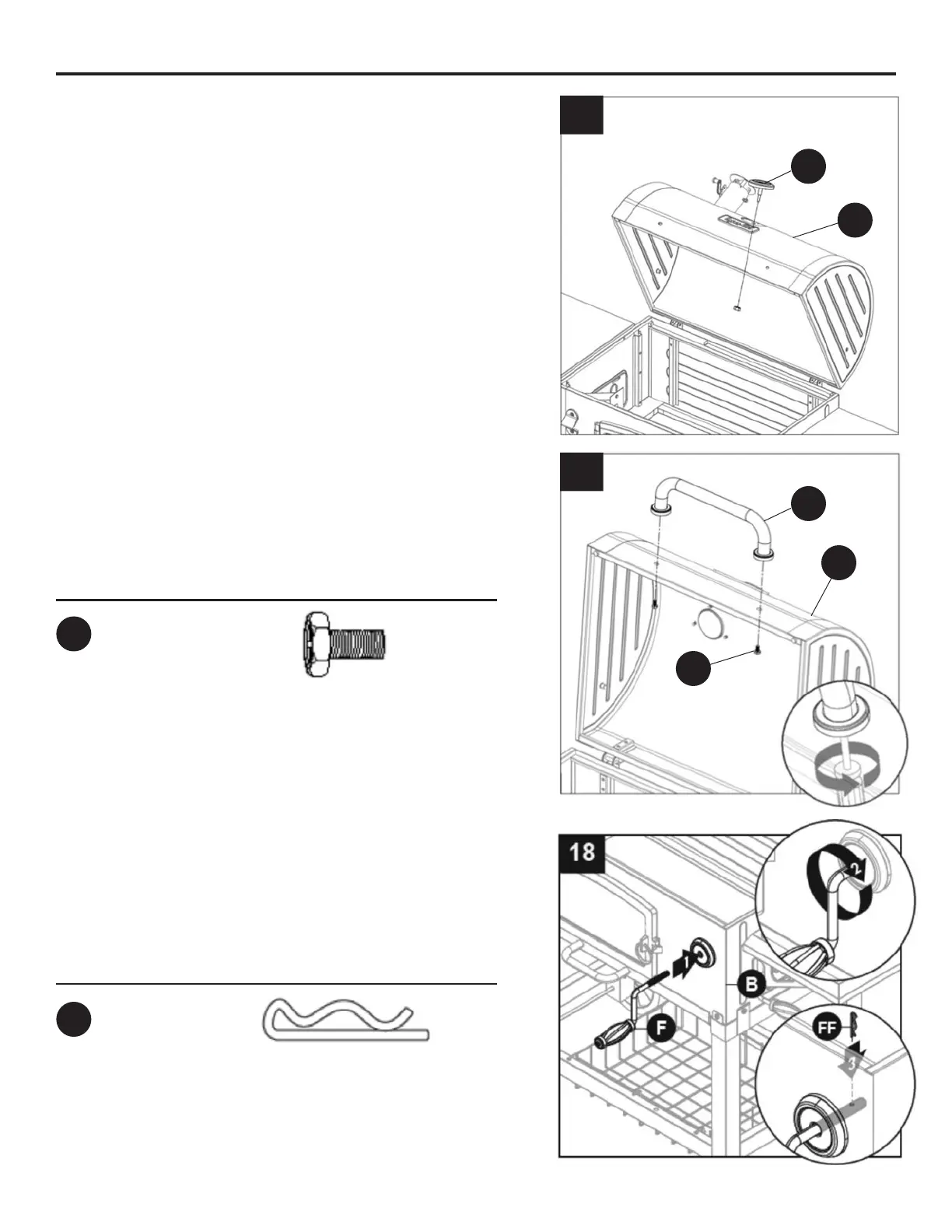

16. Fixez l’indicateur des températures (X) à
l’assemblage couvercle/barbecue (B) avec
l’écrou préinstallé.
18. Vissez la manivelle à main (F) dans l’assemblage
couvercle/barbecue (B). Fixez avec une goupille
fendue (FF).
Quincaillerie utilisée
Charnière Pin
x 1
FF
17. Fixez la poignée du couvercle (C) à
l’assemblage couvercle/barbecue (B) avec deux
boulons M6x12 (AA).
x 2
AA
Vis M6
de 12 mm
16
B
X
17
B
AA
C
