Dyna-Glo DGN486DNC-D - Page 45

45

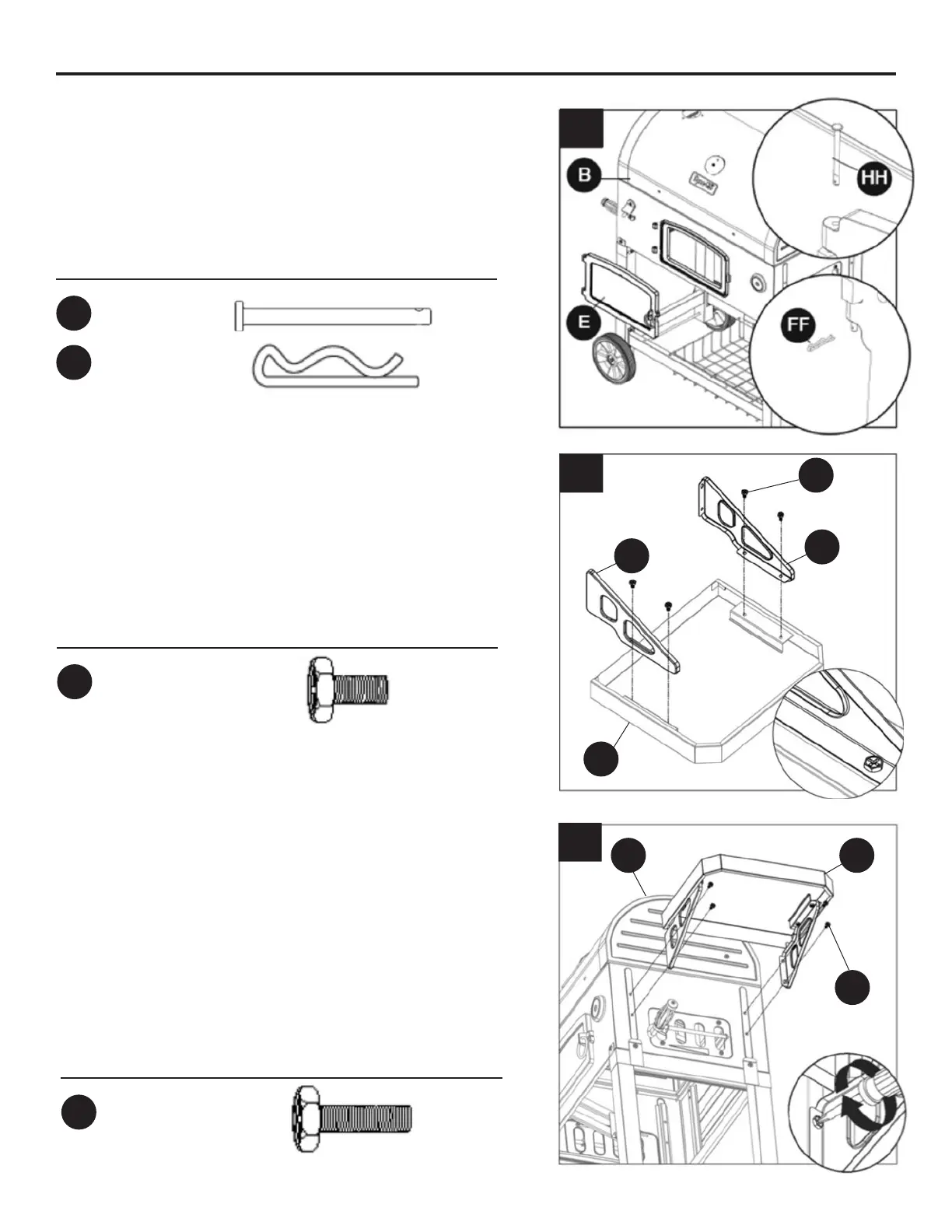

INSTRUCCIONES DE ENSAMBLAJE
11. Acople la puerta de acceso del carbón (E)
al ensamble de la tapa y de la cámara de
combustión (B). Inserte dos tornillos de bisagra
(HH) en las bisagras de la puerta de acceso
del carbón (E) y asegúrelas con dos pasadores
(FF).
Aditamentos utilizados
Pasador
Perno de
la Bisagra
x 2
x 2
FF
HH
10. Con una repisa boca abajo, acople a dicha
repisa los soportes trasero izquierdo/frontal
derecho (W) y frontal izquierdo/trasero derecho
(I) a la misma (A), utilizando cuatro tornillos
M6x12 (AA) en cada lado. Repita el proceso
para la repisa restante (A).
Aditamentos utilizados
x 8
AA
12. Acople la repisa derecha (A) al ensamble de la
tapa y de la cámara de combustión (B) utilizando
cuatro tornillos M6x20 (BB). Repita el proceso
en el lado izquierdo con la repisa restante (A).
NOTA: Primero asegure dos tornillos superiores
M6x20 (BB), y luego los tornillos inferiores
M6x20 (BB).
Aditamentos utilizados
x 8
BB
Perno
M6 x 12
Perno
M6 x 20
10
12
BB
AB
11
A
W
AA
I
