46

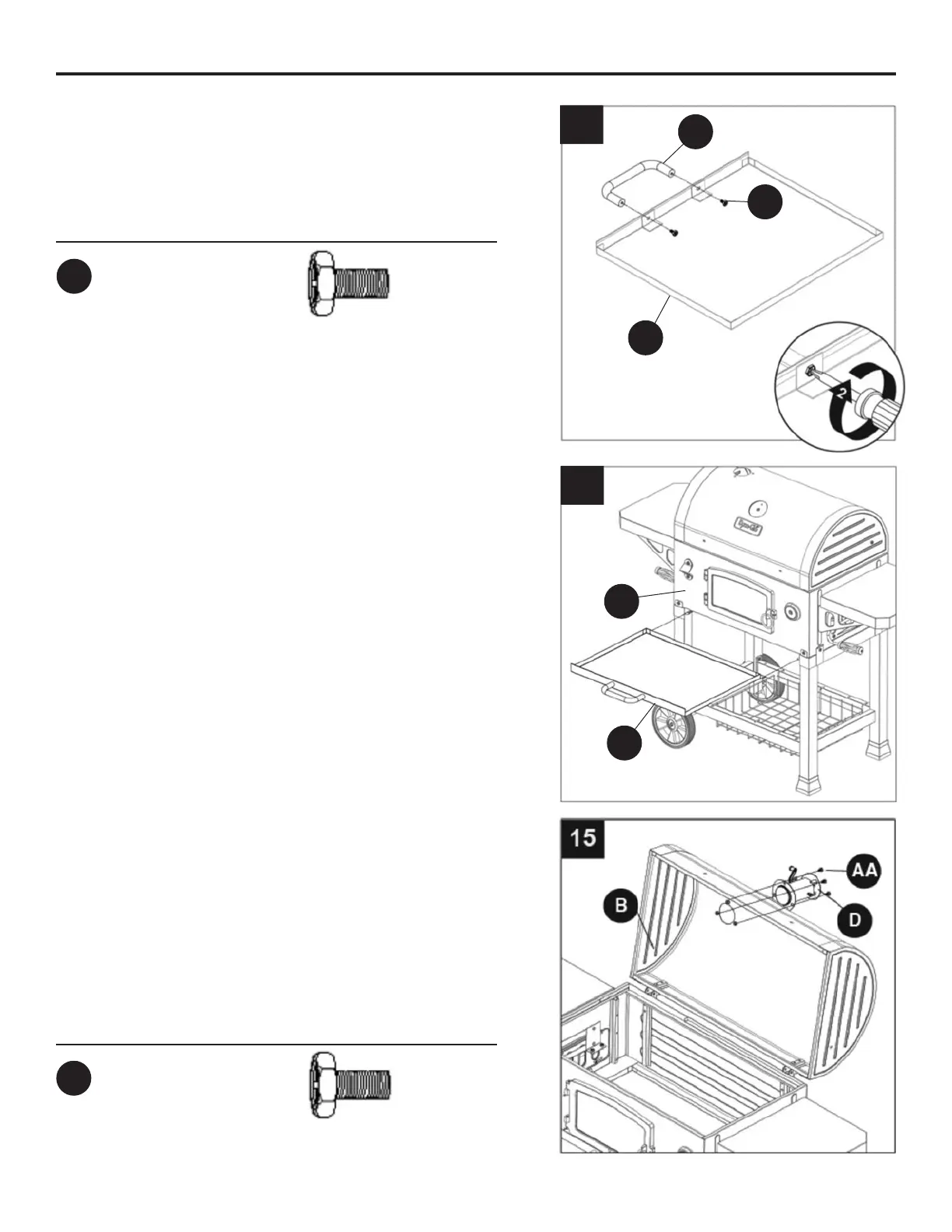

INSTRUCCIONES DE ENSAMBLAJE
14. Inserte la bandeja de cenizas (J) dentro del
ensamble de la tapa y de la cámara de
combustión (B).
15. Acople el ensamble de la chimenea (D)
al ensamble de la tapa y de la cámara de
combustión (B) utilizando tres tornillos M6x12
(AA)
NOTA: Asegúrese de que la manija del
regulador de la chimenea quede por el frente
del asador.
Aditamentos utilizados
x 3
AA
13. Acople la manija de la bandeja de cenizas (K) a
dicha bandeja (J) utilizando dos tornillos M6x12
(AA).
Aditamentos utilizados
x 2
AA
Perno
M6 x 12
Perno
M6 x 12
13
14
J
J
B
K
AA
