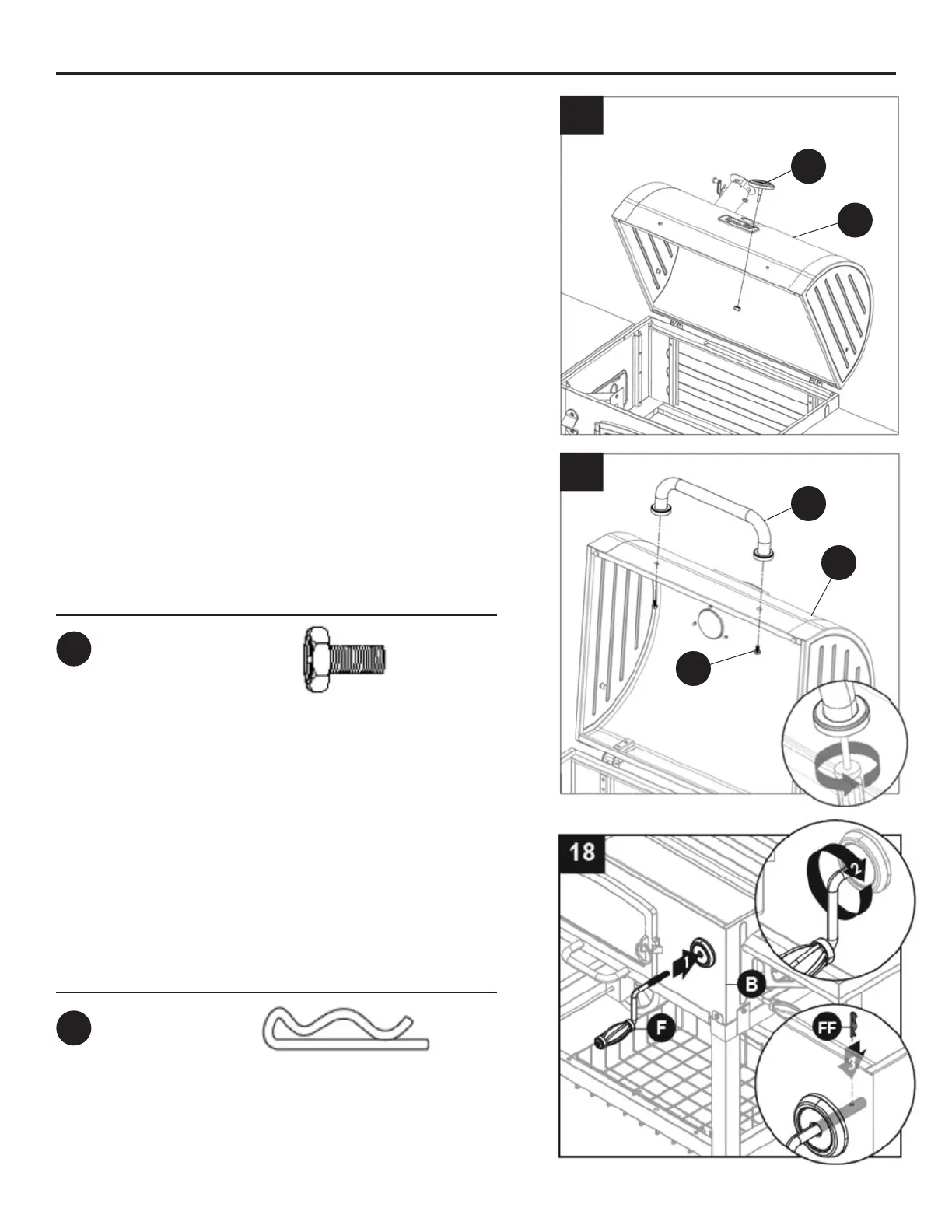

INSTRUCCIONES DE ENSAMBLAJE
Aditamentos utilizados
16. Acople el medidor de temperatura (X) al
ensamble de la tapa y de la cámara de
combustión (B) utilizando la tuerca
pre-ensamblada.
18. Acople la manivela de la manija (F) dentro
del ensamble de la tapa y de la cámara de
combustión (B). Asegúrela con un pasador (FF).
Aditamentos utilizados
Pasador
x 1
FF
17. Acople el ensamble de la manija de la tapa
(C) al ensamble de la tapa y de la cámara de
combustión (B) utilizando dos tornillos
M6x12 (AA).
x 2
AA
Perno
M6 x 12
16
B
X
17
B
AA
C
