48
INSTRUCCIONES DE ENSAMBLAJE

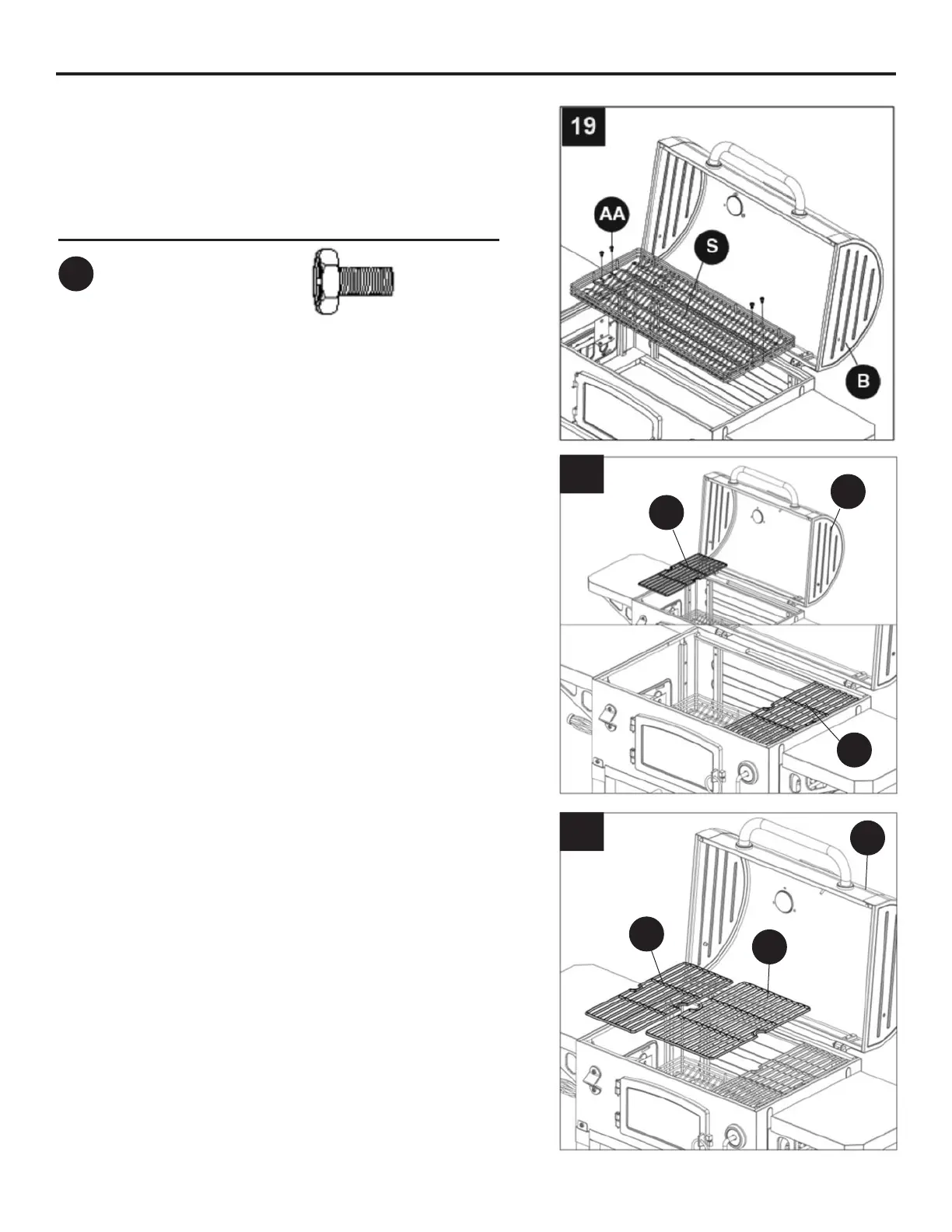

19. Acople la bandeja del carbón (S) al interior del
ensamble de la tapa y de la cámara de
combustión (B) utilizando cuatro tornillos
M6x12 (AA).
20. Coloque una pequeña rejilla (T) en el extremo
izquierdo del marco para rejilla dentro del
ensamblaje de la cámara de combustión y la
tapa (B). Deslícela hacia el centro de.
21. Coloque el segunda pequeña rejilla (T) en
el extremo inferior del marco para rejilla del
ensamblaje de la cámara de combustión y la
tapa (B) (extremo izquierdo). Coloque la
grande rejilla (T) en el marco para rejilla
superior del ensamblaje de la cámara de
combustión y la tapa (B) como se muestra
Aditamentos utilizados
x 4
AA
Perno
M6 x 12
B
Y
20
B
21
Y
T
Y
