Dyna-Glo DGN486SNC - Instructions Pour Lassemblage

24
INSTRUCTIONS POUR L’ASSEMBLAGE
Gaine d’axe
de roue
x 2
GG
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK

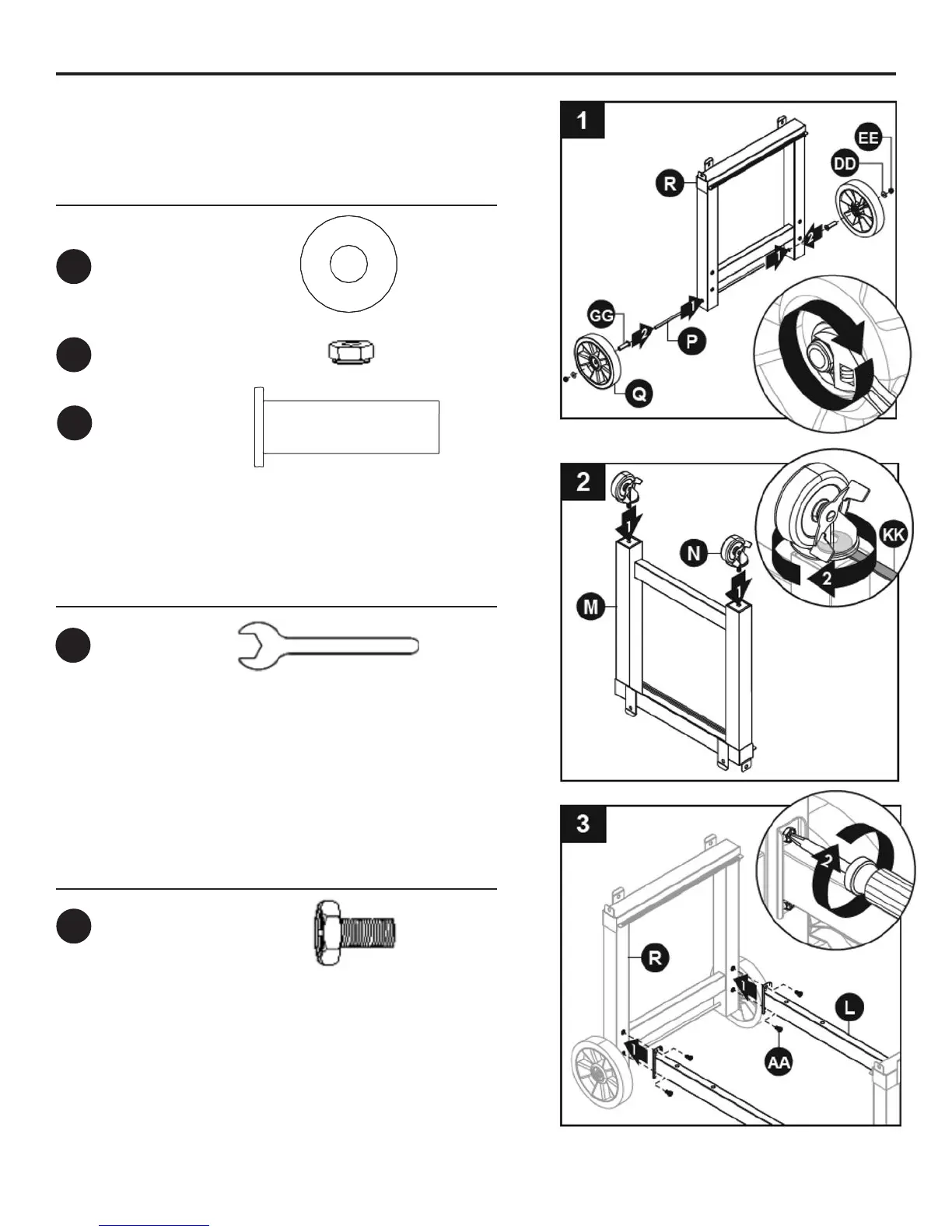

3. Fixez les deux supports de chariot (L) aux pattes
gauches (R) avec deux boulons M6x12 (AA).
Quincaillerie utilisée
M8 Rondelle
M8 Ecrou
x 2
x 2
DD
EE
1. Insérez la tige (P) dans les pattes gauches (R).
Fixez une roue (Q) à chaque bout de la tige (P).
Utilisez une rondelle M8 (DD) et un écrou M8 (EE).
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
Quincaillerie utilisée
x 4
AA
Vis M6
de 12 mm
2. Fixez deux roulettes (N) à l'assemblage de la
jambe droite (M) et sécuriser avec une clé (JJ).
Hardware Used
Cle
x 1
KK
