INSTRUCCIONES DE ENSAMBLAJE

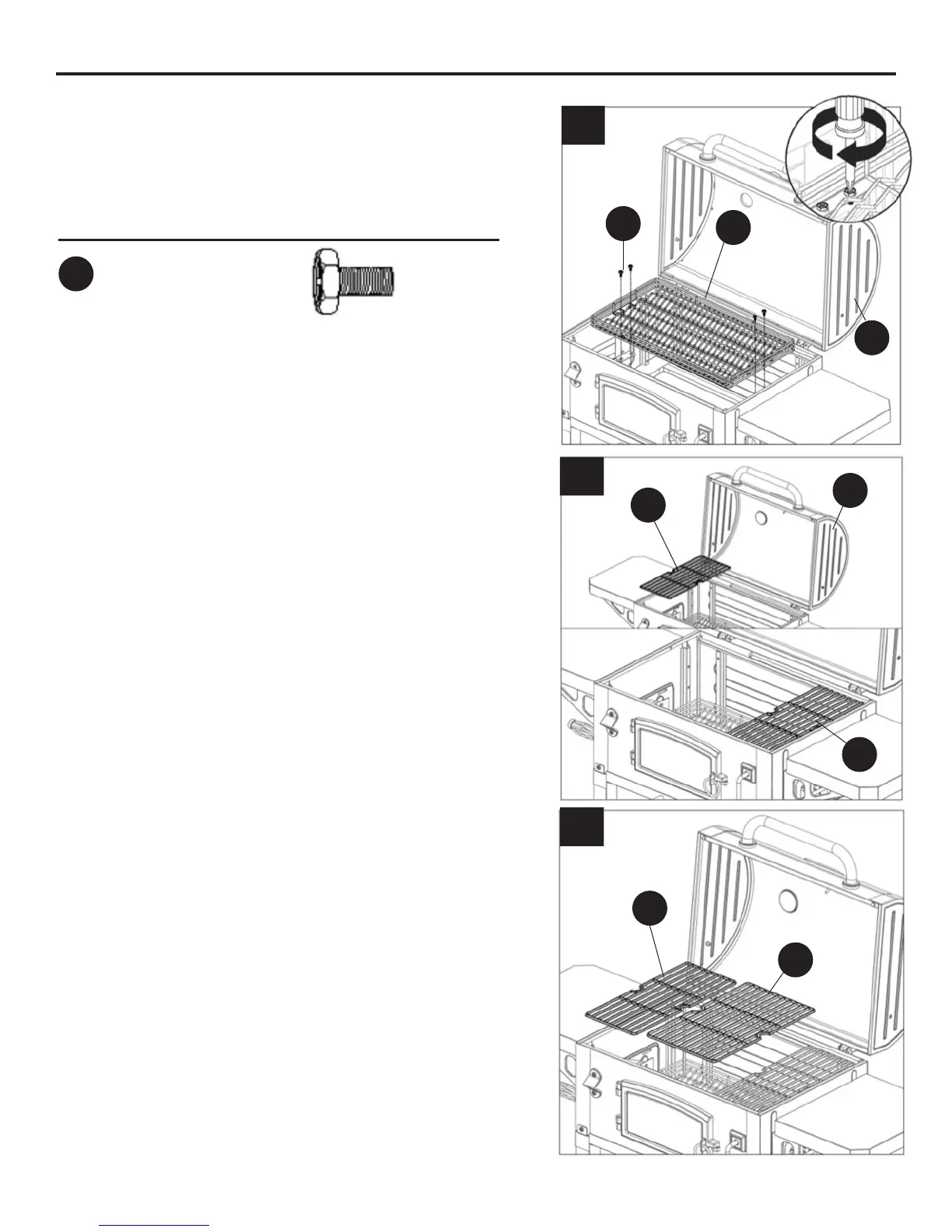

19. Acople la bandeja del carbón (S) al interior del
ensamble de la tapa y de la cámara de
combustión (B) utilizando cuatro tornillos
M6x12 (AA).
20. Coloque una pequeña rejilla (Y) en el extremo
izquierdo de la rejilla dentro del marco de la
tapa y el conjunto de cámara de combustión
(B). Deslice a la derecha de la parrilla.
Aditamentos utilizados
x 4
AA
Perno
M6 x 12
19
S
AA
B
B
Y
20
T
Y
21
Y
21. Coloque una segunda pequeña rejilla (Y) en el
marco de la rejilla inferior del conjunto de la
tapa y la caja de fuego (B) (a la izquierda).
Coloque la gran parrilla (T) en el marco superior
de la rejilla de la unidad de la tapa y la caja de
fuego (B) como se muestra.
