INSTRUCTIONS POUR L’ASSEMBLAGE

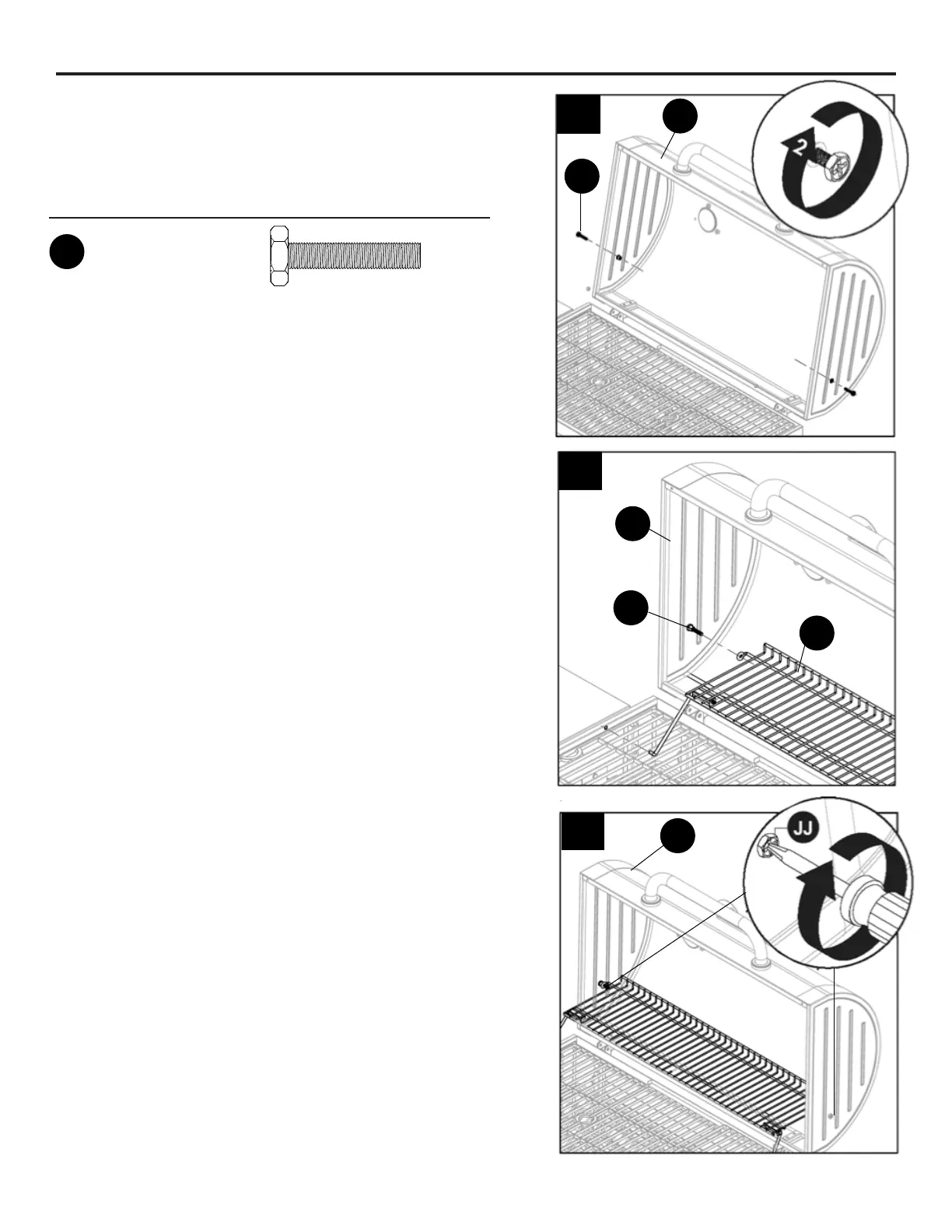

23. Insérez une extrémité de la grille de
réchauffement (U) dans le boulon du couvercle
M6x30 (JJ) et dans le trou du boîtier (B). Faites la
même chose de l’autre côté.
24. Serrez complètement les boulons M6x30 (JJ)
de chaque côté du couvercle (B).
24
22
B
JJ
22. Insérez un boulon M6x30 (JJ) dans les parties
latérales du couvercle (B), NE VISSEZ pas
complètement.
Quincaillerie utilisée
x 2
JJ
M6x12 Bolt
Qty. 27
M6x20 Bolt
Qty. 14
M5 Shoulder
Bolt
Qty. 8
M8 Washer
Qty. 2
M8 Nut
Qty. 2
Wheel Axle
Sleeve
Qty. 2
Hinge Bolt
Qty. 2
M6 Lock Nut
Qty. 3
M5 Lock Nut
Qty. 8
M6x30 Bolt
Qty. 2
AA
BB CC DD EE
GG HH II
JJ
LL
Wrench
Qty. 1
Cotter Pin
Qty. 7
FF
KK
23
B
JJ
U
B
Vis M6
de 30 mm
