INSTRUCCIONES DE ENSAMBLAJE

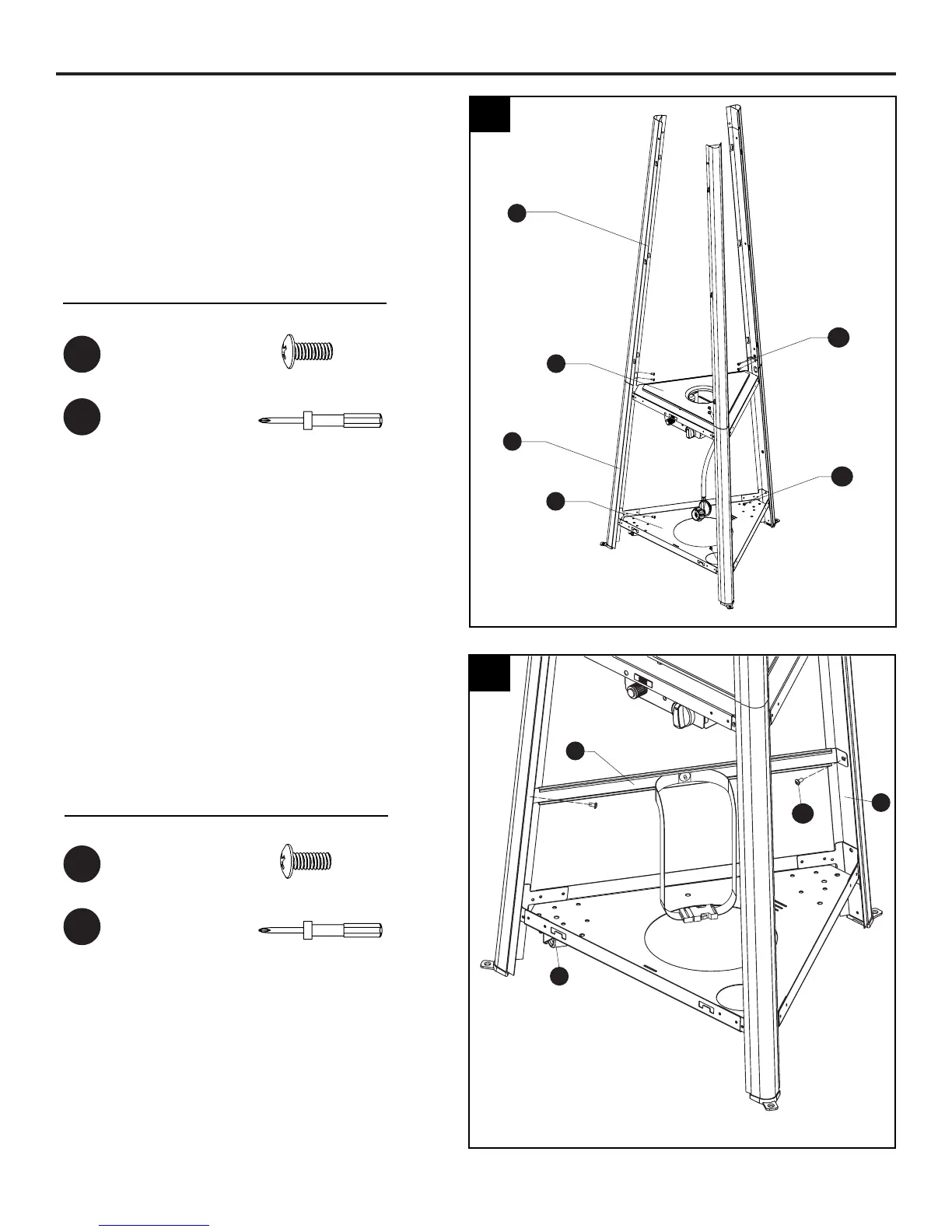

5. Fije la placa inferior (R) y los soportes
inferiores (K) con tres tornillos M5 x 12 mm
(EE) como se muestra.
Fije el conjunto de la caja de control (I),
los soportes inferiores (K) y los soportes
superiores (G) con seis tornillos M5 x 12 mm
(EE) como se muestra.
Ajuste todos los tornillos con el
destornillador Phillips (OO).
6. Nota: Asegúrese de sujetar la correa de
jación en el mismo lado que el conjunto de
ruedas (Q).
Fije la correa de jación (J) a los soportes
inferiores (K) con dos tornillos M5 x 12 mm
(EE). Ajuste con el destornillador Phillips (OO).
Destornillador
Phillips
Destornillador
Phillips
M5 x 12 mm Tornillo
M5 x 12 mm Tornillo
x 9
x 2
Herrajes utilizados
Herrajes utilizados
EE
EE
OO
OO
5
K
I
R
G
EE
EE
6
EE
Q
J
K
