INSTRUCCIONES DE ENSAMBLAJE

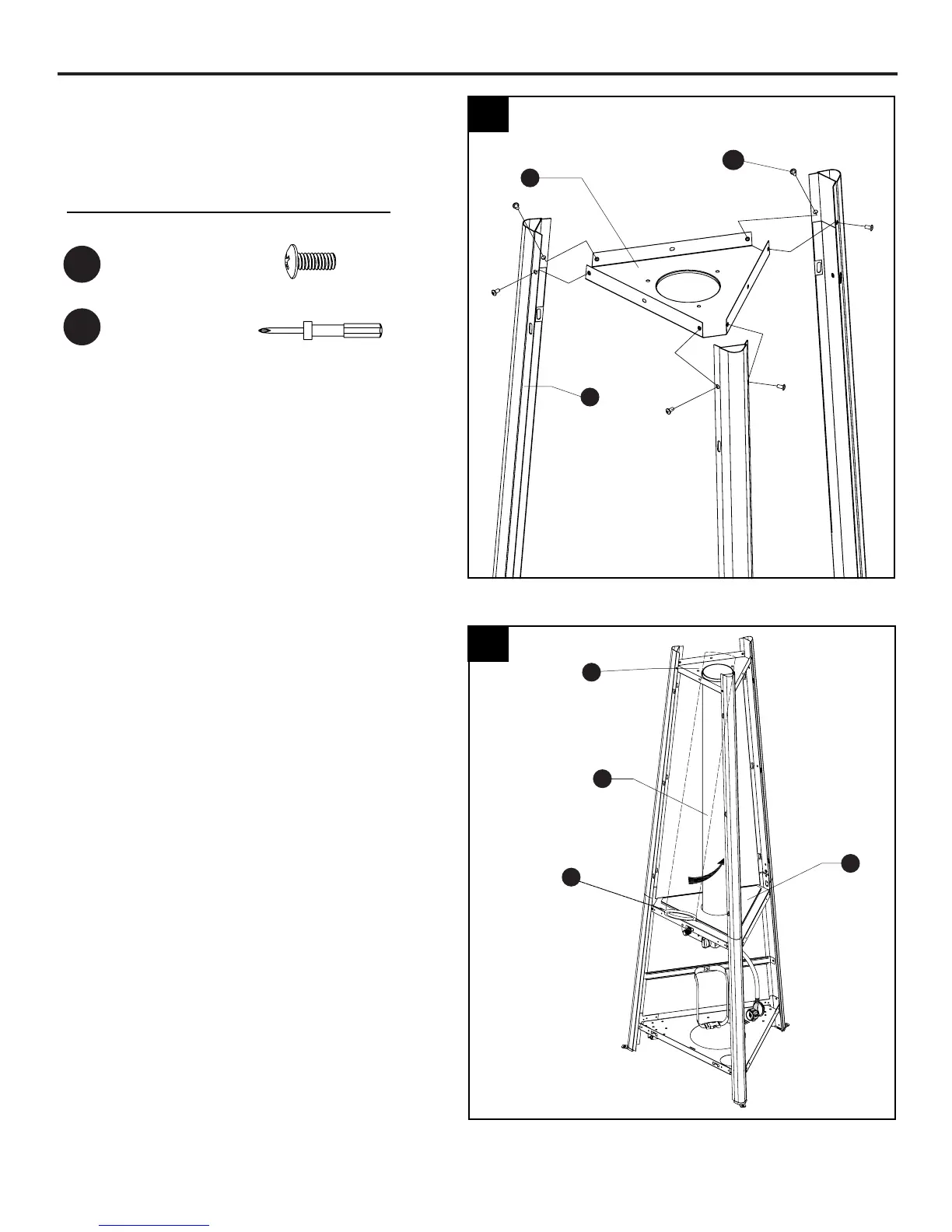

7. Fije la placa superior (E) a los soportes
superiores (G) con seis tornillos M5 x 12
mm (EE) como se muestra. Ajuste con el
destornillador Phillips (OO).
8. Encaje el anillo negro de silicona (H) al
borde inferior del tubo de vidrio (F). Instale
cuidadosamente el tubo de vidrio (F)
insertándolo a través del oricio central en la
placa superior (E). Deslice el tubo de vidrio
(F) en el oricio central del conjunto de la
caja de control (I).
Verique y asegúrese de que el tubo de
vidrio (F) está posicionado correctamente y
cubre completamente el oricio central del
conjunto de la caja de control (I).
ANILLO NEGRO
DE SILICONA
ADVERTENCIA! El anillo negro
de silicona debe estar en su lugar antes
de hacer funcionar el calentador.
Herrajes utilizados
7
8
E
G
EE
Destornillador
Phillips
M5 x 12 mm Tornillo
x 6
EE
OO
H
F
E
I
