D 8A
11
2 Installation

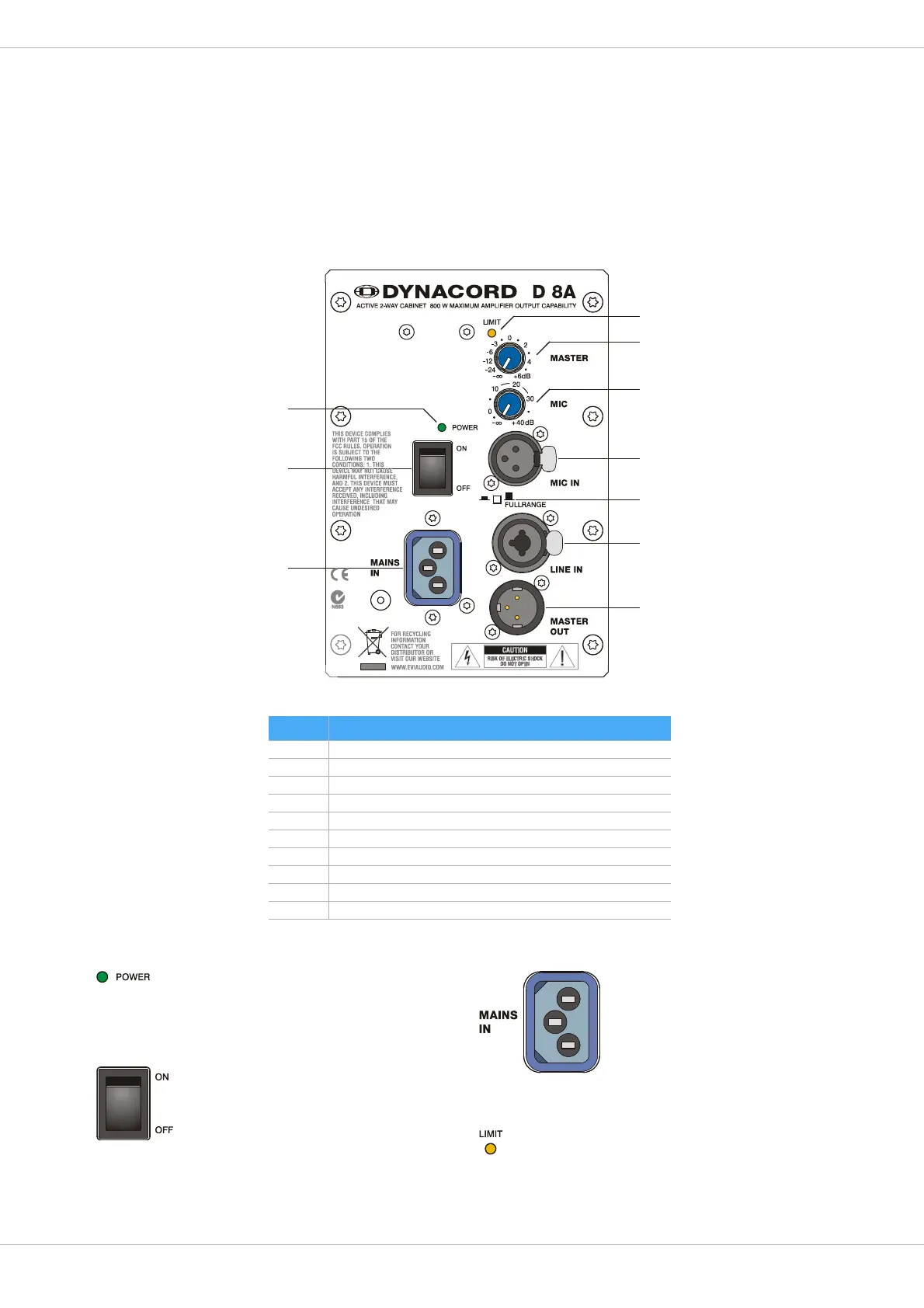

2.1 Bedienelemente, Anzeigen und Anschlüsse
1 ANZEIGE BETRIEB (POWER)
Die POWER-LED leuchtet grün, wenn die D 8A
mit dem Stromnetz verbunden und eingeschal-
tet (ON) ist.
2 N
ETZSCHALTER (ON/OFF)
Netzschalter zum Ein- und Ausschalten des
Gerätes. Die POWER-LED leuchtet grün
wenn die D 8A eingeschaltet ist. Sollte die
LED nach dem Einschalten nicht leuchten,
prüfen Sie zuerst ob das Netzkabel ange-
steckt und Netzspannung vorhanden ist. Ist
dies der Fall und trotzdem keine Funktion vorhanden, kon-
taktieren Sie bitte ihren Fachhändler.
3 N
ETZEINGANG (MAINS IN)
Die Spannungsversorgung der D 8A
erfolgt über die Netzeingangsbuchse.
Ein passendes, 5 Meter langes Netz-
kabel ist im Lieferumfang enthalten.
4 A
NZEIGE LIMITER (LIMIT)
Die LIMIT-LED zeigt beim Aufleuchten an, dass der in-
terne Leistungsverstärker aktuell im Grenzbereich
der Aussteuerbarkeit betrieben wird. Kurzzeitiges
Aufleuchten ist unkritisch, da der Audio-Limiter im Leis-
1
2
3
4
5
6
7
8
9
10
LO-CUT
Nummer Beschreibung
1 Anzeige Betrieb (POWER)
2 Netzschalter (ON / OFF)
3 Netzeingang, verriegelnd (MAINS IN)
4 Anzeige Limiter (LIMIT)
5 Eingangspegel-Regler (MASTER)
6 Mikrofonpegel-Regler (MIC)
7 Eingang für Audio-Signal mit Mikrofon-Pegel (MIC IN)
8 Schalter für Betriebsart (LO-CUT / FULLRANGE)
9 Eingang (XLR/Klinke) für Audio-Signal mit Line-Pegel (LINE IN)
10 Ausgang für (gemischtes) Audio-Signal mit Line-Pegel (MASTER OUT)
