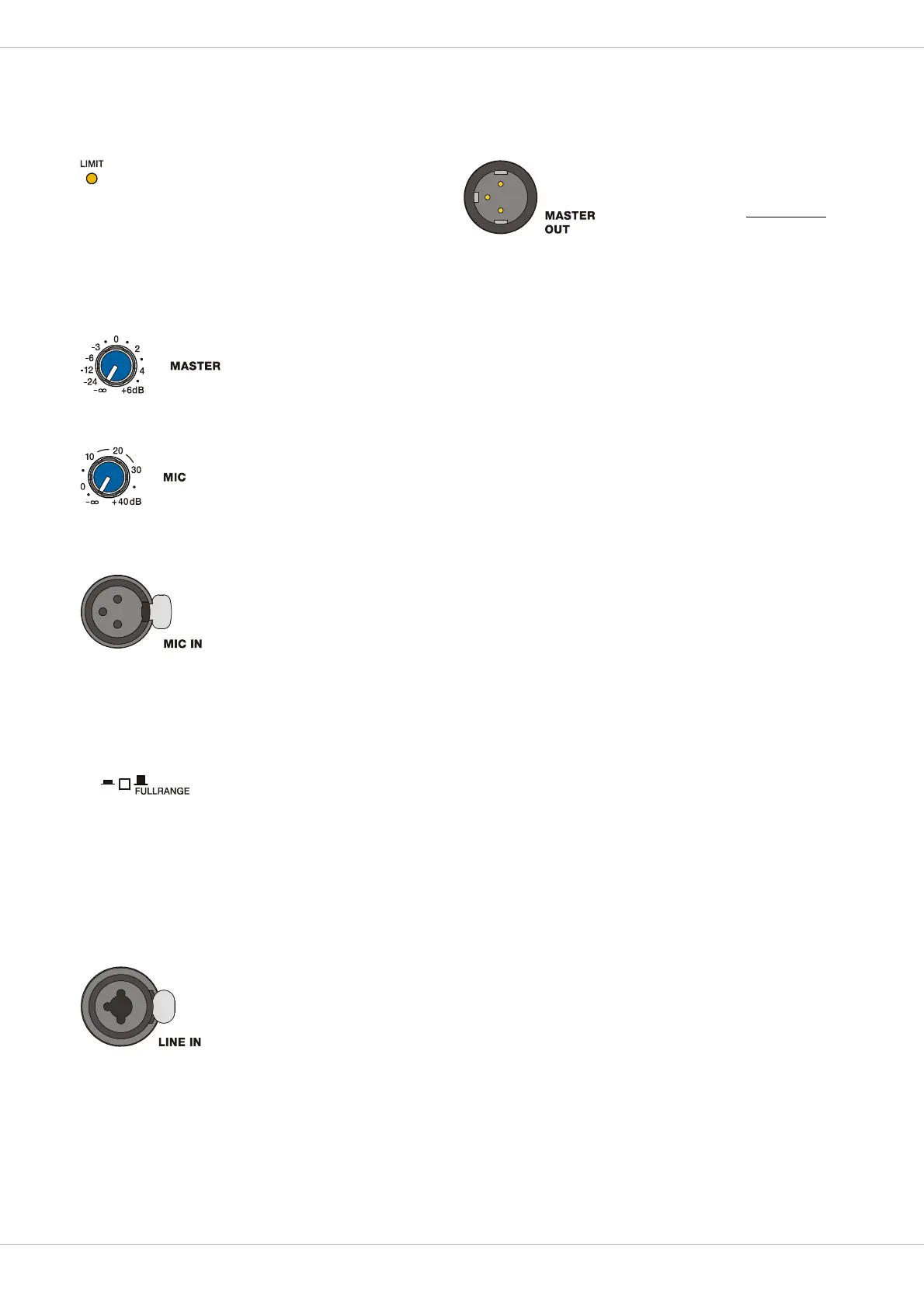

4 TÉMOIN DU LIMITEUR (LIMIT)
Un bref clignotement du témoin à LED LIMIT indique
que l'amplificateur de puissance de la D 8A atteint
ses limites de fonctionnement. Un clignotement bref
sur une courte durée n'est pas critique pour l'appareil,
puisque le limiteur intégré compense les phénomènes de
distorsions mineurs. Un allumage en continu de cette LED
indique que le son est déformé de façon préjudiciable. Il
est fortement recommandé de réduire le volume de sortie.
5 C
ONTRÔLE DE NIVEAU GÉNÉRAL (MASTER)
Contrôle de niveau permettant de
régler l'amplification globale de
l'ampli de puissance.
6 C
ONTRÔLE DU NIVEAU MICROPHONE (MIC)
Contrôle de niveau permettant de régl-
er l'amplification du signal arrivant à
l'entrée MIC IN.
7 C
ONNECTEUR D'ENTRÉE POUR LE SIGNAL AUDIO NIVEAU
M
ICROPHONE (MIC IN)
Entrée audio pour connecter un sy-
métrique signal audio au niveau
microphone.
CAUTION: Avant tout branchement ou débranchement,
veillez à régler le contrôle de niveau au plus
bas (0) en tournant le potentiomètre dans le
sens inverse des aiguilles d'une montre.
8 S
ÉLECTEUR DE MODE (LO-CUT/FULLRANGE)
Si la D 8A sert d'enceinte pleine-bande,
sélectionnez FULLRANGE (bouton non
engagé). Si vous utilisez conjointement un caisson de
basses (subwoofer), sélectionnez LO-CUT (bouton enga-
gé) pour activer le filtre coupe-bas interne. Le réglage LO-
CUT peut aussi être utilisé pour les applications de délai
ou d‘écoute de contrôle lorsqu‘un niveau de basses élevé
n‘est pas nécessaire.
9 C
ONNECTEUR D'ENTRÉE POUR LE SIGNAL AUDIO NIVEAU LIGNE
(LINE IN)
Entrée symétrisée électroniquement
pour la connexion d'une source de ni-
veau ligne telle qu'une console, un
processeur de signal, etc. Le bran-
chement peut se faire à l'aide de
jacks ou prises XLR. Chaque fois que
c'est possible, un signal symétrisé est toujours préférable
afin d'éviter les bruits résiduels ou les interférences HF.
CAUTION: Avant tout branchement ou débranchement,
veillez à régler le contrôle de niveau au plus
bas (0) en tournant le potentiomètre dans le
sens inverse des aiguilles d'une montre.
10 C
ONNECTEUR DE SORTIE (MASTER OUT)
Le connecteur de sortie délivre le
signal général (Ligne+Mic) con-
forme au signal d'entrée. Le niveau
du signal de sortie est indépendant
du réglage du contrôle de niveau
Général (Master) (il est "Pré-Fa-
der").
2.2 Réglage du système
CAUTION: Après avoir installé le système, commencez
par mettre sous tension la console de mix-
age et réglez les faders généraux de la con-
sole à leur position minimum. Seulement
après, mettez sous tension la D 8A puis rég-
lez le niveau de volume à l'aide du poten-
tiomètre MASTER. Sinon des niveaux
sonores très élevés, produits par la lecture
inopinée d'une source sonore pourraient
être la cause de dommages auditifs.
Ce mode d'emploi condensé décrit brièvement l'installati-
on et le fonctionnement de l'enceinte D 8A connectée à
une console DYNACORD CMS.
1. Orientez la D 8A, montée sur son pied vers la gauche
et vers la droite. La base des haut-parleurs doit se
trouver approximativement à 1,8m au-dessus du
public afin de fournir une couverture sonore suffi-
sante tout en évitant que les auditeurs les plus
proches ne soient soumis à des niveaux sonores
extrêmes.
2. Utilisez des câbles de type XLR adéquats pour con-
necter les sorties générales (Master) de votre con-
sole de mixage, par ex. une console DYNACORD CMS
1000, à l'entrée LINE IN de la D 8A. Réglez les faders
généraux de la console à leur position minimum. Puis
allumez la console.
3. Branchez l'enceinte D 8A sur le secteur à l'aide du
cordon fourni. Branchez le connecteur dans la prise
MAINS IN. A l'aide de l'interrupteur secteur, mettez la
D 8A sous tension.
4. Connectez un audio source (par exemple CD-Player)
sur la voie d'entrée ‘1’ de la console, par ex. la CMS
1000. Réglez le contrôle de Gain de la voie afin que le
témoin à LED jaune Peak ne s'allume pas du tout ou
ne clignote que de temps en temps.
5. Poussez lentement le fader de voie et les faders gén-
éraux sur la console de mixage jusqu'aux positions
désirées – afin de faire les réglages de volume.
6. Votre système est alors prêt à fonctionner. Les ajus-
tements séparés des sources sonores peuvent être
effectués à l'aide des contrôles de la console cor-
respondant aux différentes voies d'entrée.
7. Et maintenant, appréciez la qualité de votre système
D 8A!
8. Après usage, commencez par éteindre la D 8A puis la
console de mixage, afin qu'aucun bruit de commuta-
tion ne se produise. Si vous utilisez une console
DYNACORD CMS, aucun bruit de mise hors tension
ne sortira des sorties générales. Vous pouvez donc
éteindre la console en premier sans aucun problème.
