PSD 215 | 218
18
11 ANZEIGE SCHUTZSCHALTUNG (PROTECT)
PROTECT leuchtet rot auf, wenn eine der
umfangreichen Schutzschaltungen gegen
Übertemperatur, Hochfrequenz, Gleichspannung oder
Kurzschluss aktiv ist. Um die Leistungsverstärker vor Zer-
störung zu schützen werden in diesem Fall die Laut-
sprecher abgeschaltet und der Eingang der Endstufe
deaktiviert.
Tritt dies auf, überprüfen Sie bitte zuerst ob nicht etwa die
Zu- oder Abluftschlitze am Gerät abgedeckt sind. Eventuell
haben Sie auch zu viele passive Lautsprecher je End-
stufenausgang angeschlossen. Überprüfen Sie auch die
Verkabelung, ob nicht etwa ein Kurzschluss am Laut-
sprecherausgang besteht. Entfernen Sie dazu die
Speakon-Lautsprecherkabel vom Gerät.
Beim Einschalten des Gerätes wird die PROTECT LED für
einige Sekunden aufleuchten. Dies ist normal und zeigt
Ihnen, dass alle Schutzmechanismen aktiviert sind.
12 A
NZEIGE LIMITER (LIMIT)
Die LIMIT-LED zeigt beim Aufleuchten an, dass
der interne Leistungsverstärker im Grenzbereich
der Aussteuerbarkeit betrieben wird. Kurzzeitiges Auf-
leuchten ist unkritisch, da der Audio-Limiter im Leistungs-
verstärker die Verzerrungen ausregelt. Dauerndes
Aufleuchten deutet auf eine Übersteuerung des Verstär-
kers hin, die zu Klangeinbußen führen kann und durch Ab-
senkung des Eingangspegels vermieden werden sollte. Die
LIMIT-LED leuchtet auch dann auf, wenn der Aus-
gangspegel aufgrund hoher Endstufen-Temperatur redu-
ziert wird.
13 A
NZEIGE BETRIEB (ON)
Die ON-LED leuchtet grün, wenn der PSD mit dem
Stromnetz verbunden und eingeschaltet (ON) ist.
2.2 Menü
Durch Drücken des MENU/ENTER-Drehencoders wird im
Display das Haupt-Menü (Main Menu), also die oberste
Ebene der Menüstruktur (siehe Abbildung 2-5), geöffnet.
Im Main Menu und den weiteren Untermenüs werden der
MENU/ENTER-Drehencoder und die vier Funktionstasten
unter dem Display für die Navigation, Auswahl und
Parameteränderung verwendet. Durch Drehen des MENU/
ENTER-Drehencoders kann die Markierung im Display be-
wegt werden. Durch Drücken des MENU/ENTER-Drehenco-
ders wird der markierte Eintrag ausgeführt bzw.
ausgewählt. Handelt es sich um einen Menü-Eintrag, wird
das entsprechende Untermenü geöffnet. Handelt es sich
um einen Parameter, wird der Parameter invers dargestellt
und kann anschließend durch Drehen des MENU/ENTER-
Drehencoders geändert werden. Durch erneutes Drücken
des MENU/ENTER-Drehencoders wird der geänderte Wert
dann übernommen.
Die unterste Zeile im Display zeigt stets die Funktion der
vier Funktionstasten an, die bei Betätigung der Taste aus-
geführt wird. Folgende Tabelle erläutert einige der in den
verschiedenen Dialogen zur Verfügung stehenden Funk-
tionen.

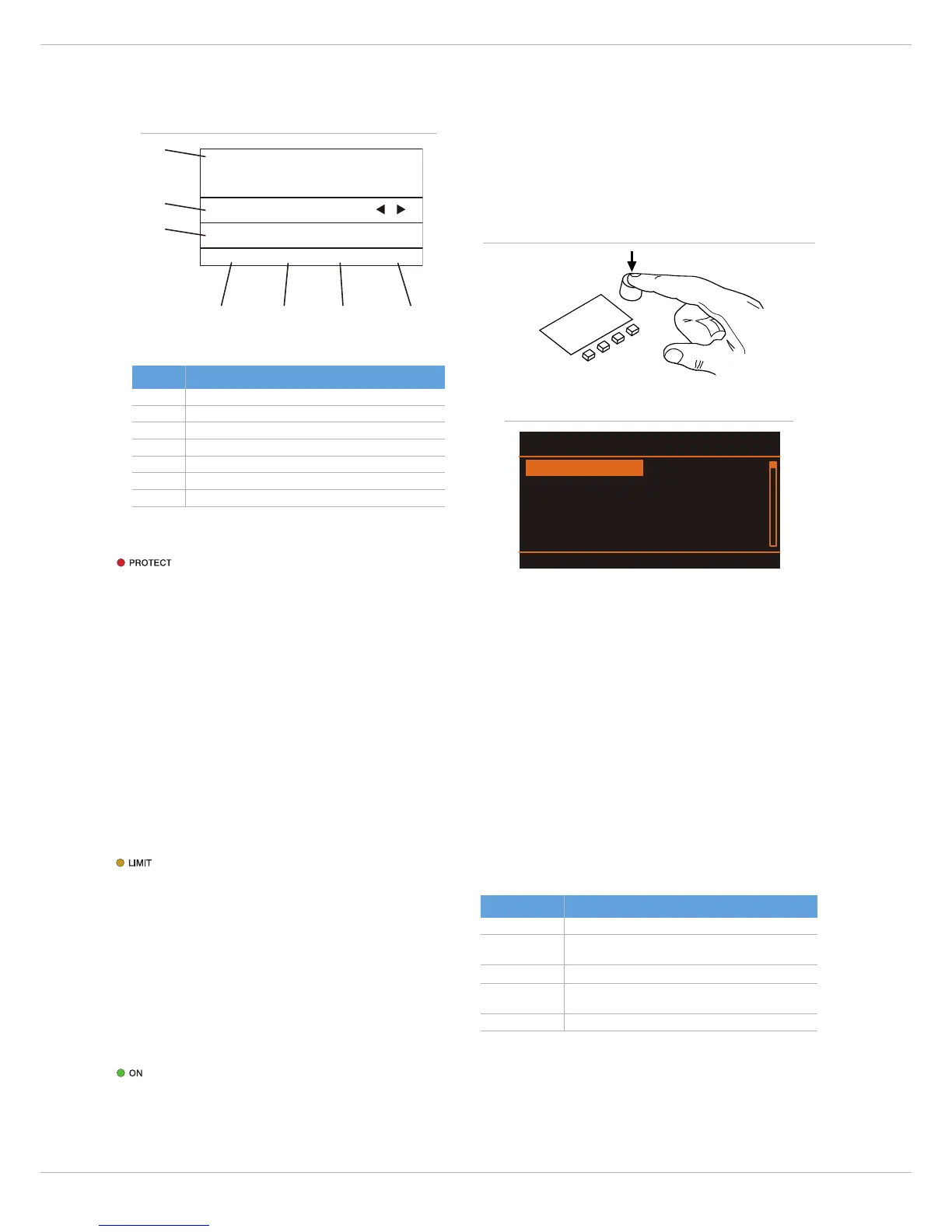

Abbildung 2-1: Anzeige während des Normalbetriebs
Nummer Beschreibung
1 Anzeige des geladenen Preset
2 Anzeige der eingestellten Subwoofer-Lautstärke
3 Anzeige des momentanen INPUT-Signalpegels
4 Öffnet das DSP Out Settings Menü
5 Öffnet den System Equalizer Dialog
6 Öffnet den Preset Select Dialog
7 Öffnet das System Alignment Menü
