Installation sur un Moteur à la Traîne (Trolling Motor)

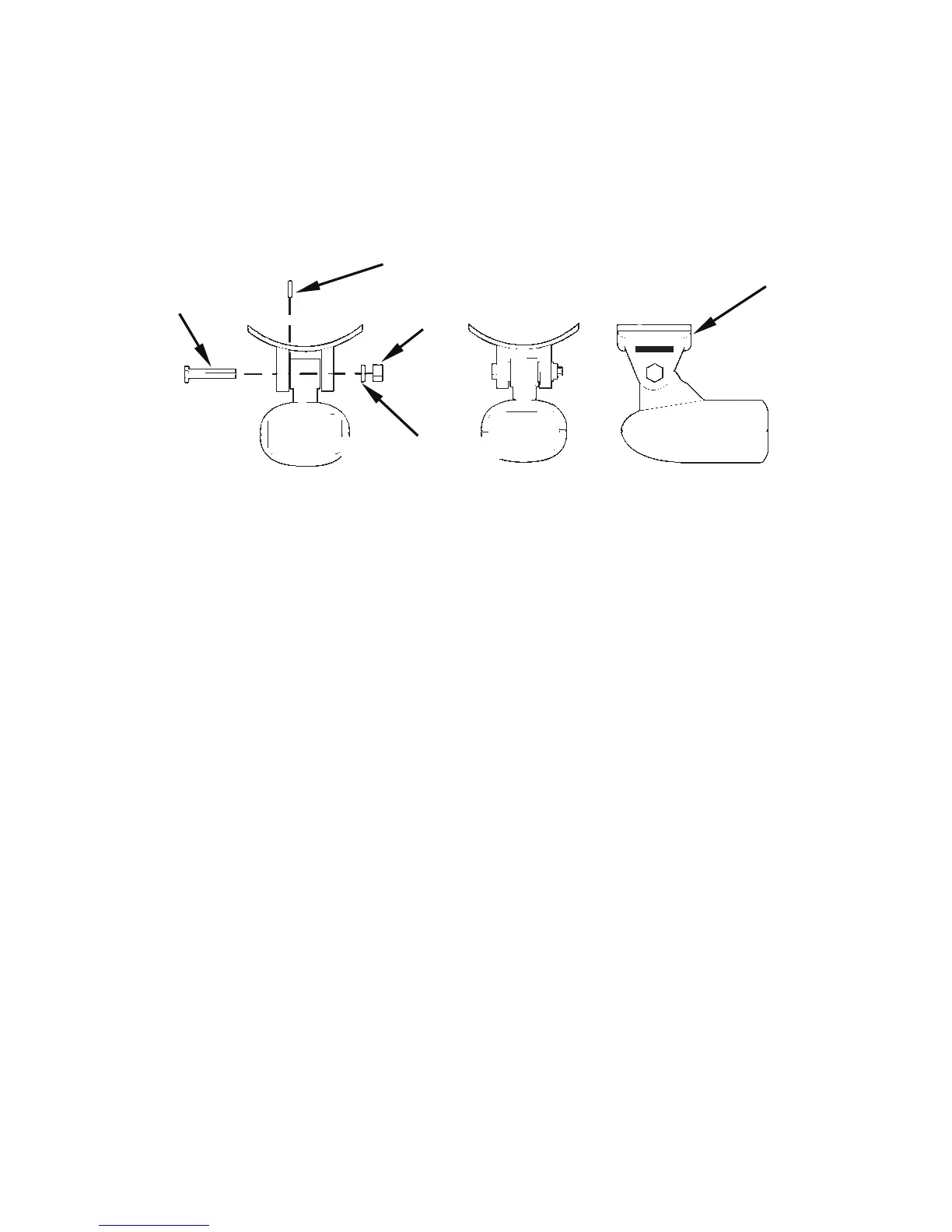

1. Fixez le support TMB-S au transducteur, comme l’illustre la figure
suivante; utilisez le matériel fourni avec le transducteur (remarque:
la rondelle dentée est fournie avec le TMB-S.)
Fixez le support de montage du moteur au transducteur.
2. Glissez la courroie de serrage fournie avec le TMB-S dans la fente du
support et enroulez-la autour du moteur. Positionnez le transducteur
de façon à ce qu’il pointe directement vers le bas quand le moteur se-
ra à l’eau. Resserrez bien la courroie.
3. Faites passer le câble du transducteur le long de l’axe du moteur.
Utilisez des cordons en plastique (non fournis) pour attacher le câble
du transducteur à l’arbre du moteur. Assurez-vous que le câble est
suffisamment détendu pour que le moteur puisse tourner librement.
Amenez le câble jusqu’au sondeur, le transducteur est alors prêt à
l’emploi.
Boulon
Écrou
Rondelle
