MONTAJE
ADVERTENCIA: Si alguna pieza falta o está dañada, no
utilice este producto hasta reponer la pieza en cuestión.
De lo contrario, podría sufrir lesiones personales de
gravedad.
Comuníquese con nuestra línea de ayuda de atención al
cliente al 1-800-633-1501 para recibir asistencia.
ADVERTENCIA: No conecte la herramienta al
suministro eléctrico hasta finalizar el montaje. De lo
contrario, la máquina podría arrancar accidentalmente
y provocar lesiones personales de gravedad.
ADVERTENCIA: No intente modificar la unidad ni
elaborar accesorios no recomendados para usar con este
producto. Dicha clase de alteración o modificación
constituye un uso inadecuado de la herramienta y podría
generar situaciones de riesgo y provocar lesiones
personales de gravedad.

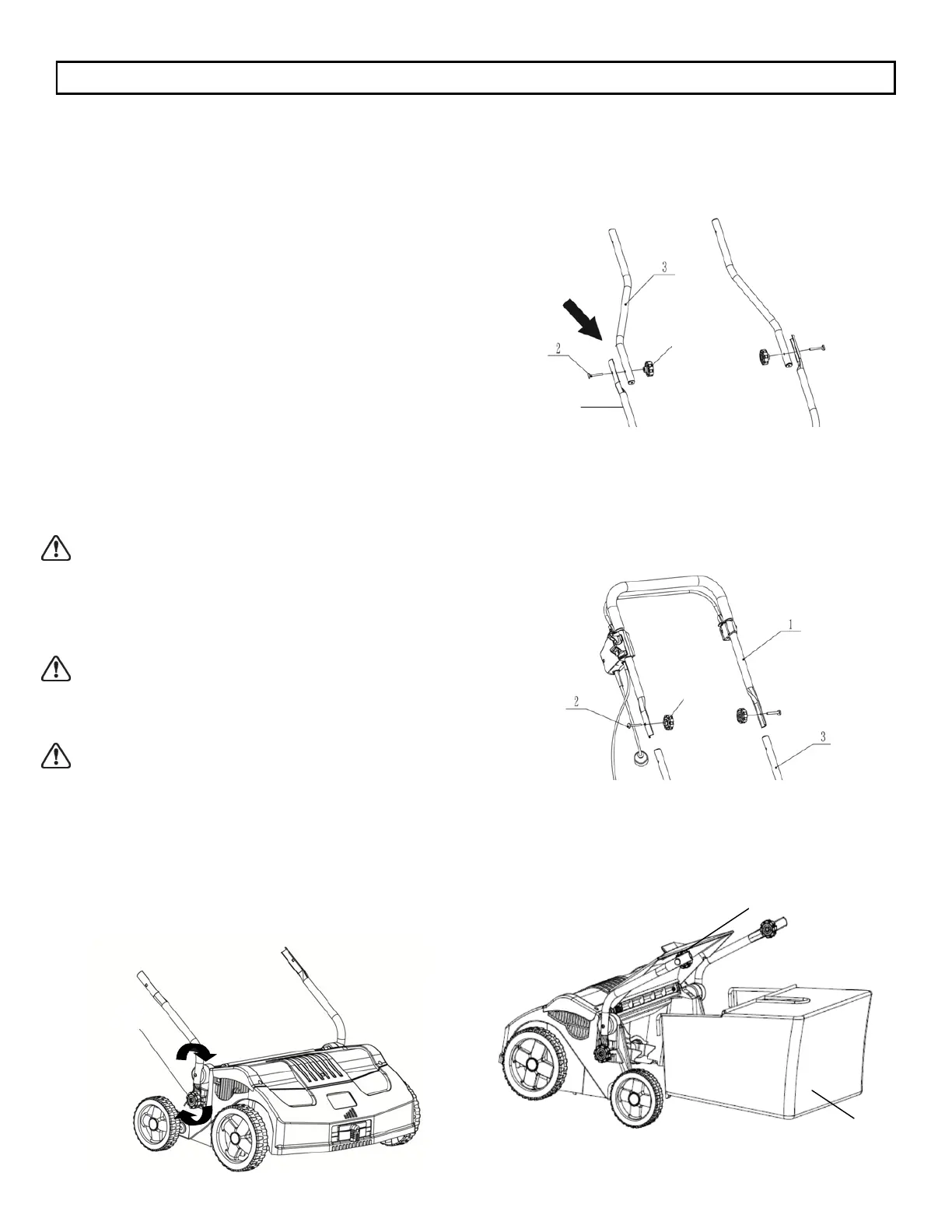

ASAMBLEA DE MANIJAS
 Levante la manija inferior girando la perilla de
bloqueo (A) en sentido horario para apretar.
( Figura 2)
Este producto requiere algunas operaciones de
montaje.
Extraiga la herramienta y los accesorios de la caja con
cuidado. Asegúrese de que estén incluidos todos los
elementos detallados en la lista de embalaje.
Inspeccione el producto detenidamente para
corroborar que no existan roturas ni averías ocurridas
durante el envío.
No deseche el material de embalaje hasta haber
inspeccionado exhaustivamente el producto y
comprobar que funciona en forma satisfactoria.
LISTA DE EMBALAJE
 Dethatcher
 Mango superior
 Mango central
 Recolector de hierba
 Bolsa de hardware
 El manual del propietario
6
Modelo DT71613
Fig.2
A
 Alinee los orificios en las manijas inferiores (1) y
centrales (3). Enrosque el perno de la manija (2)
en el orificio y asegure las manijas con una tuerca
estriada (4).
 Repita en el lado opuesto. ( Fig. 3)
 Instale la manija superior (1) en las manijas cen-
trales ensambladas (3).
 Alinee los agujeros en la manija superior con los
agujeros en las manijas centrales. Asegure las
manijas con pernos (2) y tuercas estriadas (4).
(Fig. 4)
CONJUNTO DE CAPTADOR DE HIERBA
 Levante la cubierta posterior de la plataforma (5) y fije el
colector de césped (6) con ganchos (7) en las ranuras
de la carcasa del motor. (Fig. 5)
Fig.3
1
4
4
Fig.4
Fig.5
5
6
