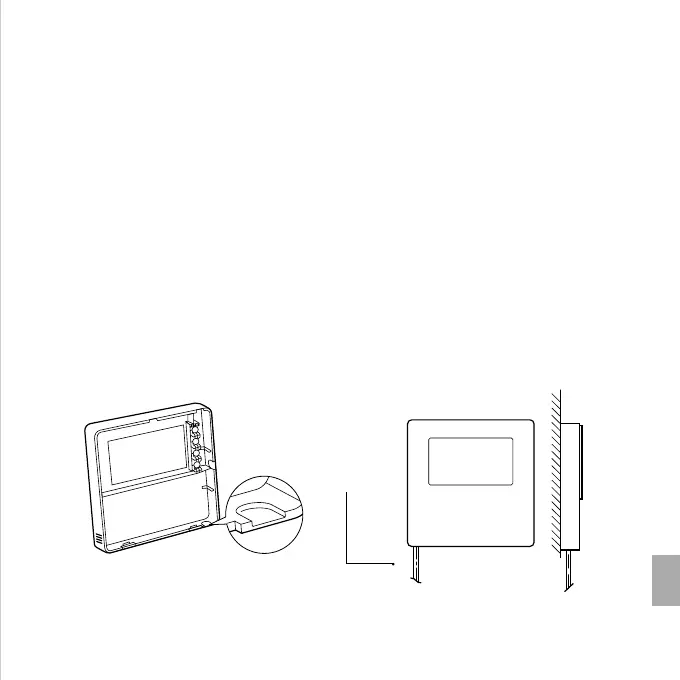

Saída do cabo
esquerdo inferior
Local de corte
da saída
esquerda
inferior do
cabo
A
1) Utilize uma chave de fendas de ponta achatada para inserir na posição
de encurvatura na parte inferior do controlador com fios e rode a chave de
fendas para retirar a tampa traseira. (Preste atenção ao sentido de rotação,
caso contrário, podem ocorrer danos na tampa traseira!)
2) Utilize três parafusos M4 x 20 mm para fixar a tampa traseira na parede.
3) Utilize dois parafusos M4 x 25 mm para instalar a tampa traseira no
quadro eléctrico 86 e utilize um parafuso M4 x 20 mm para fixação na
parede.
4)
Ajuste o comprimento das duas barras roscadas de plástico no acessório
para ficarem com o comprimento padrão da barra roscada do quadro
elétrico na parede. Quando instalar a barra roscada na parede, verifique
se fica encostada na parede.
5) Utilize os parafusos com fenda cruzada para fixar a tampa inferior do
controlador com fios na parede através da barra roscada. Verifique se a
tampa inferior do controlador com fios está alinhada após a instalação e,
em seguida, instale o controlador com fios de novo na tampa inferior.
6) Se apertar demasiado o parafuso, a tampa traseira pode ficar deformada.
44
