18
INSTALLATION INSTRUCTIONS
Have you read the important tips and seen the assembly
videos on our website? It is recommended to read the entire
installation instructions before you start (page 36–38).

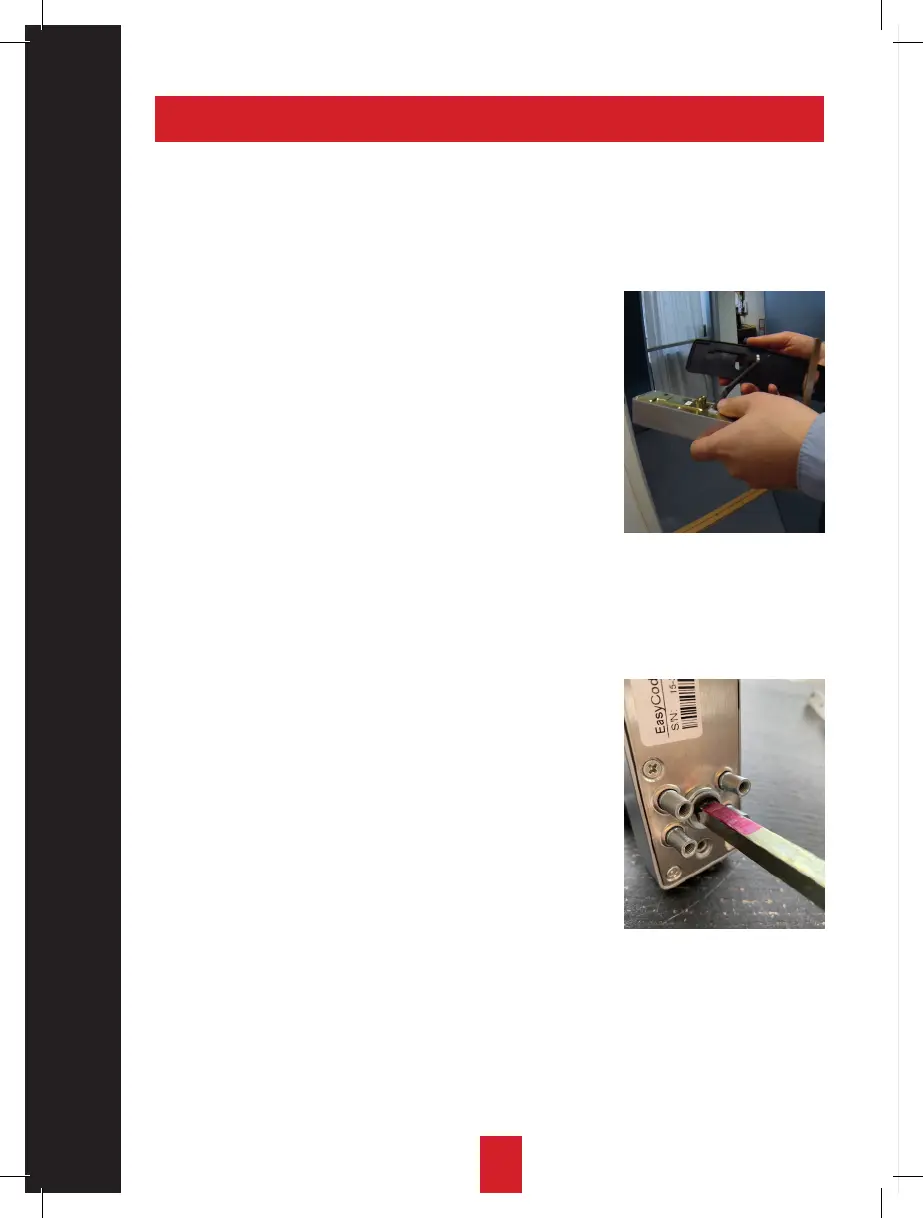

1. INSTALLATION
Take out the enclosed keys and put them in your pocket
before installing the lock. This is a safety feature in case
you forget to insert the battery when you have finished
installing and then close the door.
Once you have disassembled the existing lock case etc.
insert the new one that is enclosed in the box. Please
make sure that the trap and the release on the lock
case point in the right direction in relation to the door
being hinged, read point 1 on page 35. Secure the lock
case with the same screws that held the old lock case
in place. Then install the enclosed end piece in the frame.
A 2 mm extension bracket is also included, which must be used if the distance
between the lock case and the bolt becomes too large, so that the lock box’s hook
bolt does not automatically fold out when the door is closed.
2. EXTERNAL UNIT
Place the supplied rubber gasket on the outside back
of the lock. There is a difference in the gaskets so be
sure to use the correct one with only one lip to cover
the outside of the lock. The second gasket has two lips
that will cover both the lock and the inner bracket.
Thread the cord through the top hole of the door and
the square pin through the bottom.
NOTE! The arrow on the square stick MUST point up and
the red mark MUST be up towards the top of the lock,
otherwise the lock will not work!
NOTE! Use the supplied insulation when installing the lock on the front door.
Distribute the insulation up and down to prevent cold bridges.
8
1. Montering
Ta ut vedlagte nøkler og putt disse i lommen før du
monterer låsen, dette for at du ikke skal glemme å
sette batteri i når du er ferdig med å montere og
deretter lukke døren.
Når du har demontert den eksisterende låsekassen
m.m setter du inn den nye som ligger vedlagt i esken.
Skru denne fast med de to medfølgende treskruene,
deretter monterer du det medfølgende sluttstykke i
karmen med 4 skruer. Husk å påse at fallen og utløseren
på låsekassen peker rett vei i forhold til hvordan hengslet
døren er, se punkt 1 på side 7.
Det medfølger også et utbyggingsbeslag på 2mm som man
må benytte om avstanden mellom låsekasse og sluttstykke
blir for stor slik at låsekassens hakereile ikke automatisk
slår ut når døren lukkes.
2. Utvendig enhet
Plasser den medfølgende gummipakningen på låsenes
utvendige bakside, det er forskjell på pakningene så sørg
for å benytte riktig. Tre ledningen igjennom øverste hull på
døren og firkantpinnen gjennom det nederste.
MERK! Pilen på firkantpinnen MÅ peke opp og rødt merke
skal være opp mot toppen av låsen, ellers vil ikke låsen
virke!
MERK! Benytt medfølgende isolasjon når låsen monteres
på ytterdør. Fordel isolasjonen oppe og nede for å
forhindre kuldebro.
MONTERINGSVEILEDNING
Innen du begynner å montere bør du sikre at det er plass til
låsen når døren lukkes.
MONTERINGSVEILEDNING FORTSETTER
