Schließen Sie nun die Batterie-Kabel an die Batterie an.
Die Elektroinstallation ist damit abgeschlossen.
Montieren Sie den Gehäusedeckel der Basisstation.
Deutsch
6. Installation Elektrik
D7
Kontrollieren Sie ob alle Kabel sauber, fest und ohne
Reibstellen verlegt und sicher befestigt sind.
E5 Basisstation
E6 Anschluss Batterie

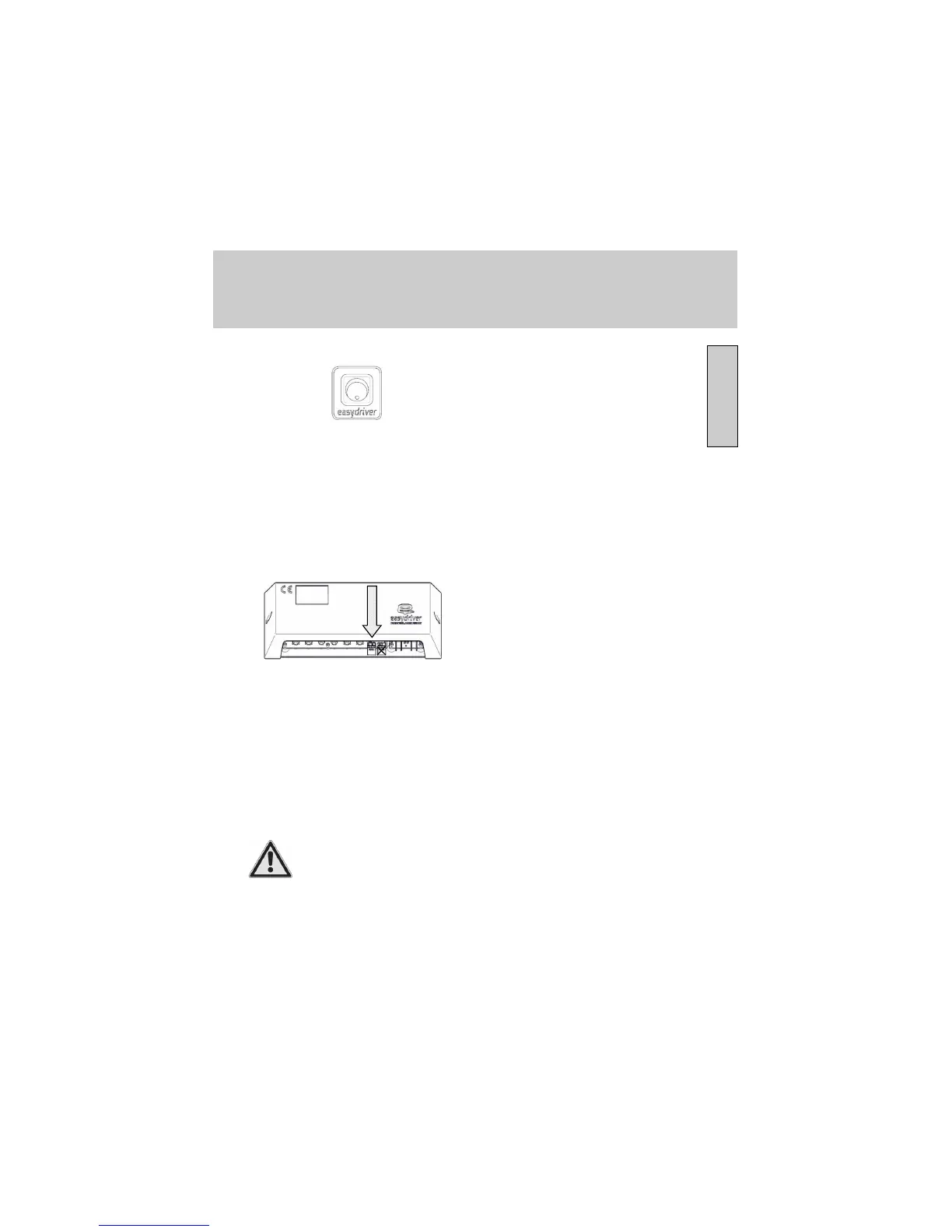

Der easysdriver basic 2.3 wird mit einem beleuchtetem
Fernschalter ausgeliefert. Dieser ist vorzugsweise im
Bereich der Eingangstür anzubringen.
Für den Schalter wird eine Bohrung mit 25mm Durch-
messer benötigt. Führen Sie den Platinen-Stecker mit
dem Kabel von vorne durch diese Bohrung. Drücken Sie
den Schalter fest in das Bohrloch. Klebend Sie den
Doming-Aufkleber über den Schalter. Verlegen Sie das
Kabel zur BasisStation. Achten Sie darauf, dass das
Kabel nicht geknickt wird. Stecken Sie den Leiterplat-
ten-Stecker auf die BasisStation wie im Bild angege-
ben.
easydriver basic 2.3:
Vertauschen Sie keinesfalls den Plus (+)
und Minus (-) Anschluss der Span-
nungsversorgung!
