Puis, raccordez le câble de batterie à la batterie. Cette
étape clôture l'installation électrique.
Montez le couvercle de boîtier sur la station de base.
6. Installation partie électrique
F7
Contrôlez que tous les câbles sont posés proprement,
fermement et sans points de frottement et qu'ils sont
bien fixés.
E5 Station de base
E6 Raccordement batterie

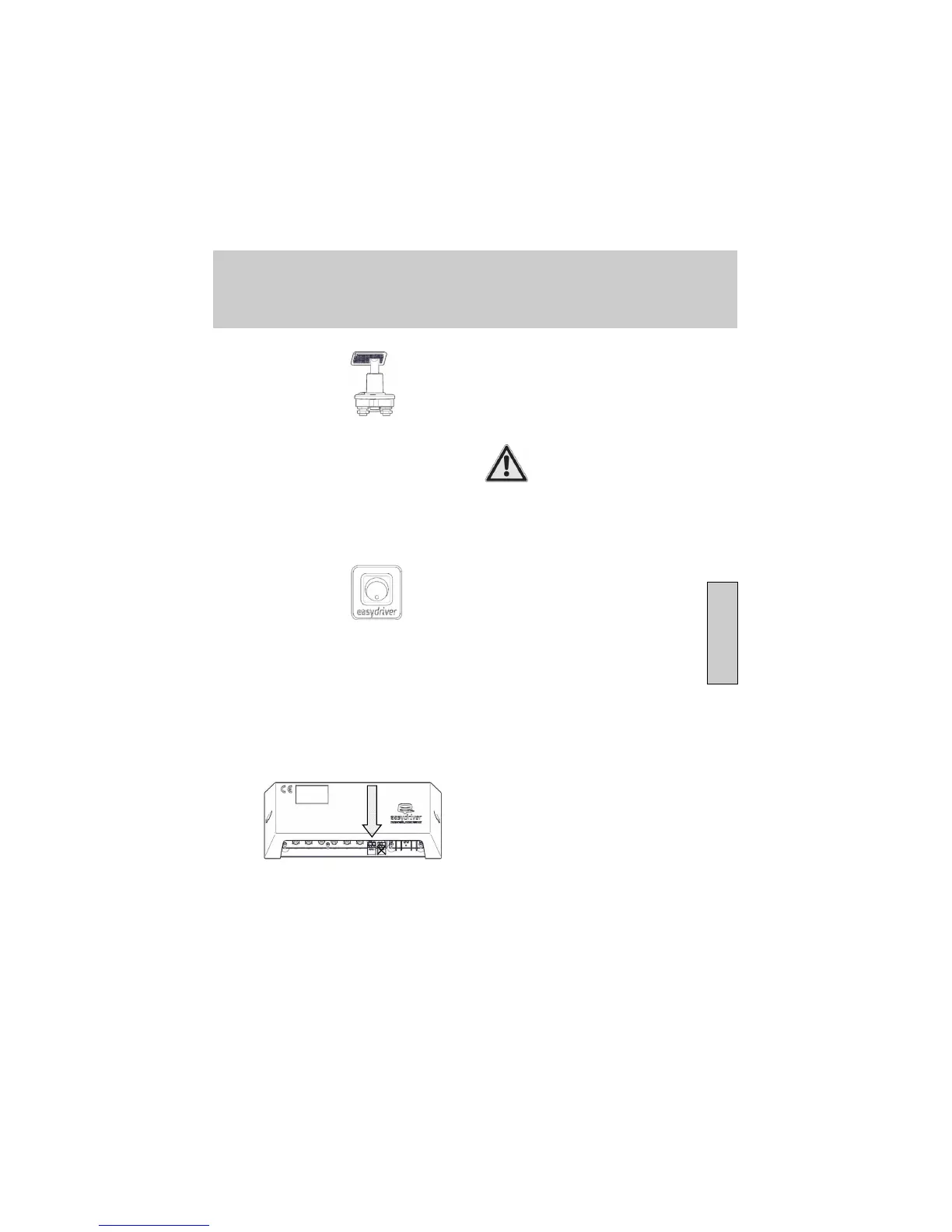

L'easydriver basic 2.3 est livré avec une télécommande
lumineuse. Cette dernière doit de préférence être mon-
tée au niveau de la porte d'entrée.
Un perçage d'un diamètre de 25 mm est nécessaire
pour le montage de l'interrupteur. Faites passer la fiche
de platine avec le câble par l'avant dans ce perçage.
Appuyez fermement sur l'interrupteur pour le faire
passer dans le trou. Collez l'autocollant Doming sur
l'interrupteur. Posez le câble jusqu'à la station de base.
Faites attention à ne pas plier le câble. Branchez la
fiche de plaque conductrice sur la station de base
comme illustré.
easydriver basic 1.8:
L'interrupteur principal fourni est monté dans le câble
plus rouge (+) de la batterie. Il doit être facilement
accessible depuis l'extérieur. Nous vous recommandons
de le positionner au niveau de la porte d'entrée ou d'un
clapet de caisse de rangement.
À cet usage, coupez le câble plus (+) rouge. Fixez les
cosses annulaires M10 fournies avec une pince corres-
pondante sur le câble coupé et dénudé. Fixez les œillets
sur l'interrupteur principal.
easydriver basic 2.3:
N'inversez en aucun cas les raccords
plus (+) et moins (-) de l'alimentation
en tension!
Français
