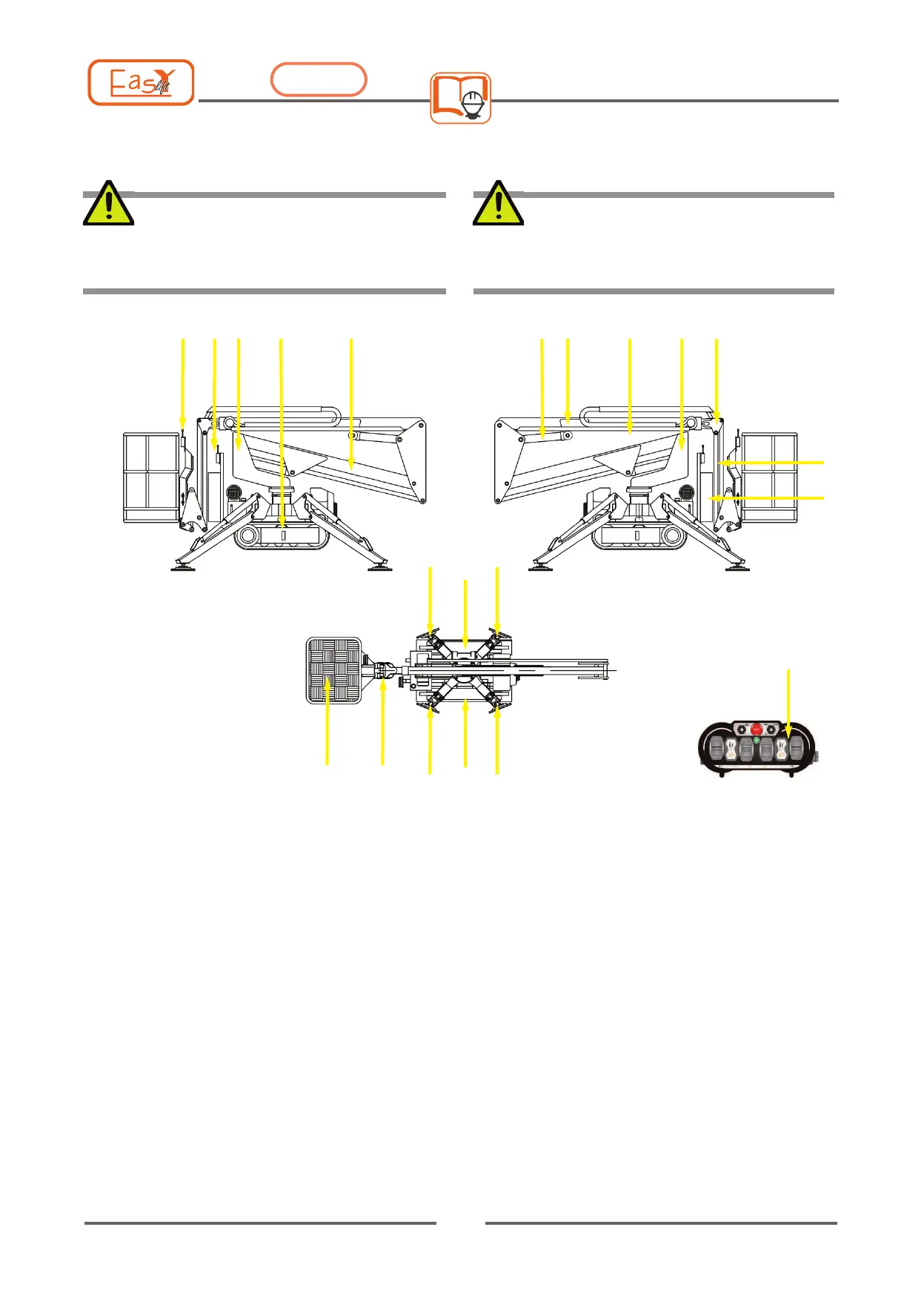

DESCRIZIONE GENERALE
Torretta1
Carro2
Cingolo sinistro (*)3
Cingolo destro (*)4
Cilindro sollevamento braccio telescopico5
Braccio telescopico6
Jib7
Cilindro articolazione jib8
Cesto9
Comandi emergenza10
Comandi sul cesto11
Comandi traslazione e stabilizzazione12
Elemento telescopico13
Telecomando portatile (optional)14
Stabilizzatore posteriore destro
415
Stabilizzatore posteriore sinistro
116
Stabilizzatore anteriore destro
317
Stabilizzatore anteriore sinistro
2 18
Braccio a pantografo19
Pannello di controllo a terra20
Punti ancoraggio macchina per trasporto21
(*) il normale senso di marcia della piattaforma semovente è
considerato con il quadro comandi (20) dalla parte posteriore
GENERAL DESCRIPTION
Turntable1
Undercarriage2
Left track (*)3
Right track (*)4
Telescopoc boom lifting cylinder5
Telescopic boom6
Jib 7
Jib articulation cylinder8
Cage9
Emergency controls10
Controls in the cage11
Driving and stabilising control12
Telescopic element13
Portable control panel (optional)14
Rear right outrigger
415
Rear left outrigger
116
Front right outrigger
317
Front left outrigger
218
Scissor boom19
Ground control panel20
Secure point for transport21
(*) the normal driving direction for the self-propelled platform
is determined by the control panel (20) at the back side.
43
DESCRIZIONE ED USO DELLA MACCHINA
DESCRIPTION AND USE OF THE MACHINE
R
130
AVVERTENZA
Il modello illustrato potrebbe differire leggerente
rispetto al modello posseduto.
The model illustrated may be slightly different
from the model in possession.
WARNING
89
11011
12
132 5 6
7
4
3
14
15
16
17
18
19
20
21
