DESCRIZIONE ED USO DELLA MACCHINA
DESCRIPTION AND USE OF THE MACHINE
R
130

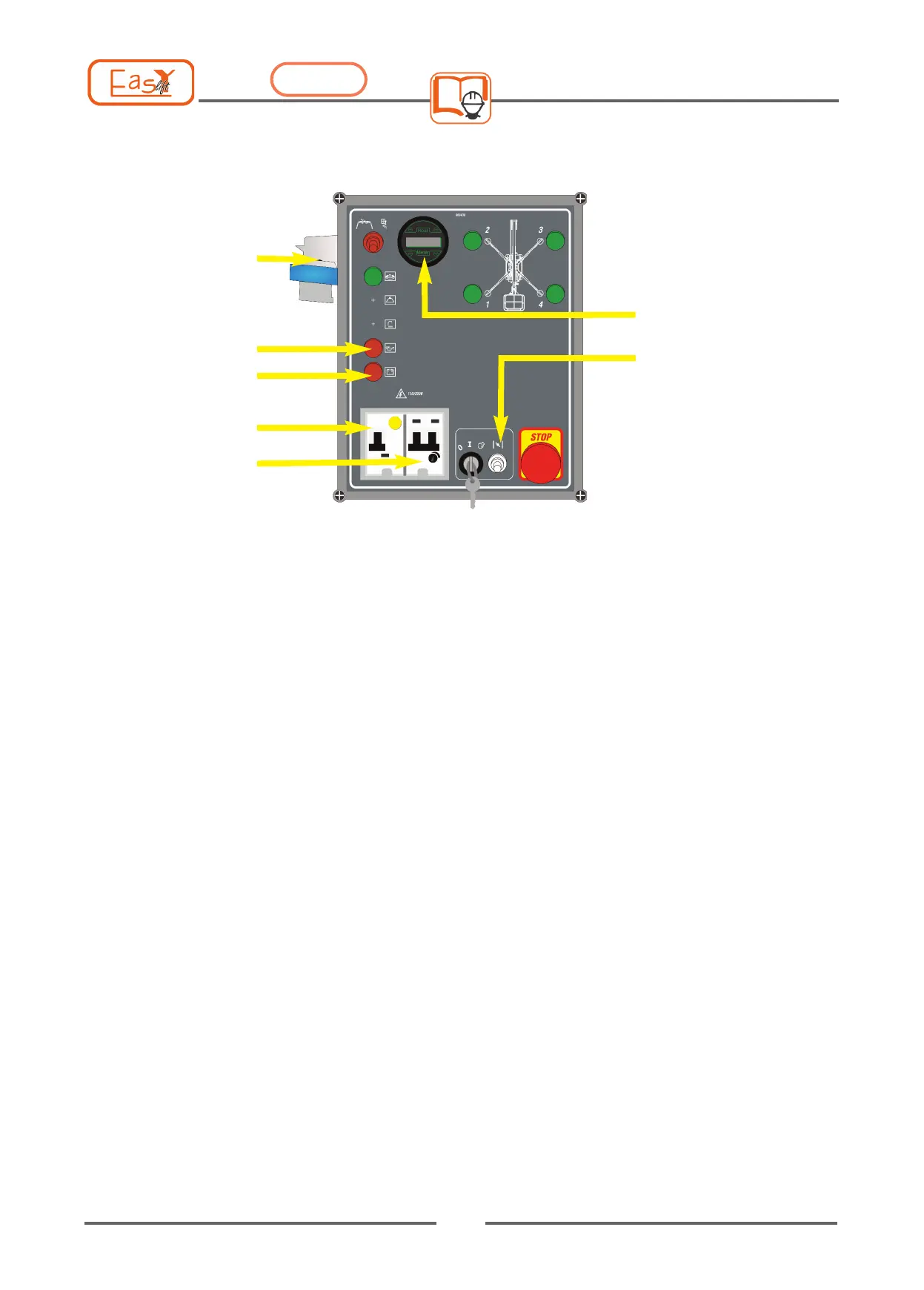

QUADRO COMANDI A TERRA
4 Spia allarme alternatore
Ruotando la chiave (I) in posizione 1 la spia si
accende, ma deve spegnersi appena avviato il motore
(con motore al minimo è ammesso un breve ritardo
nello spegnimento).
Se la spia rimane accesa a luce fissa rivolgersi ad un
centro autorizzato Easy-Lift.
5 Spia bassa pressione olio motore (endotermico)
Ruotando la chiave (I) in posizione 1 la spia si
accende, ma deve spegnersi appena avviato il motore
La spia si accende in modalità fissa quando il sistema
rileva insufficiente pressione dell’olio motore.
6 Selettore aria (solo per motori benzina)
Per avviare un motore freddo, azionare lo switch (6) e
mantenerlo attivo durante la fase di avvaimento del
motore endotermico.Rilasciarlo non appena il motore
gira regolarmente. L’azionamento dello switch può es
sere non necessario se le il motore è già caldo o se la
temperatura dell’aria e calda.
L’attivazione aria è consentita anche dal filo comando
(optioal), vedi sezione filocomando.
12 Contaore
13 Presa di alimentazione da rete elettrica
14 Interruttore magnetotermico
Collegando la presa alla rete elettrica e
sollevando l’interruttore (13) si abilita la presa
di corrente in cesta
.
15 Interruttore differenziale protezione motore
elettrico
Collegando la presa alla rete elettrica e
sollevando l’interruttore (14) si alimenta il cir
cuito pre il motore elettrico. Il motore elettrico si
attiva se opportunamente selezionato.
GROUND CONTROL PANEL
4 Generator Warning Light
Turning the key (I) to position 1 the light is
turns on, but it has to shut down just started the en
gine (with idling motor a short delay is allowed
In the shutdown).
If the light remains on, turn to an authorized Easy-Lift
centre.
5 Lubrication warning light
Turning the key (I) to position 1 the light is
turns on, but it has to shut down just started the en
gine.The lamp lights up in fixed mode when the sys-
tem detects insufficient motor oil pressure.
6 Choke switch (only for petrol combustion engine)
To start a cold engine, activate the switch (6) and hold
it there while the combustion engine starts. Release it
as soon the engine turn regularly. The choke activa
tion may not be needed if the engineis warm or the air
temperature is high.
the chocke system can be activated even from the
cable control, see cable control section.
12 Hour-meter
13 AC (Mains) Power outlet
14 Circuit Breaker
Connetcing the AC power outlet plug and
lifthing the switch (13) the power suply in the
basket is active.
15 Differential switch - protection of the elec-
tric engine
Connetcing the AC power outlet Plug and
lifthing the switch (14) the power suply for the
electric motor is active. The motor can be
started if appropriately selected.
4
14
15
5
13
6
12
