easymaxx MS-202 - Leveringsomvang en Apparaatoverzicht

51 NL

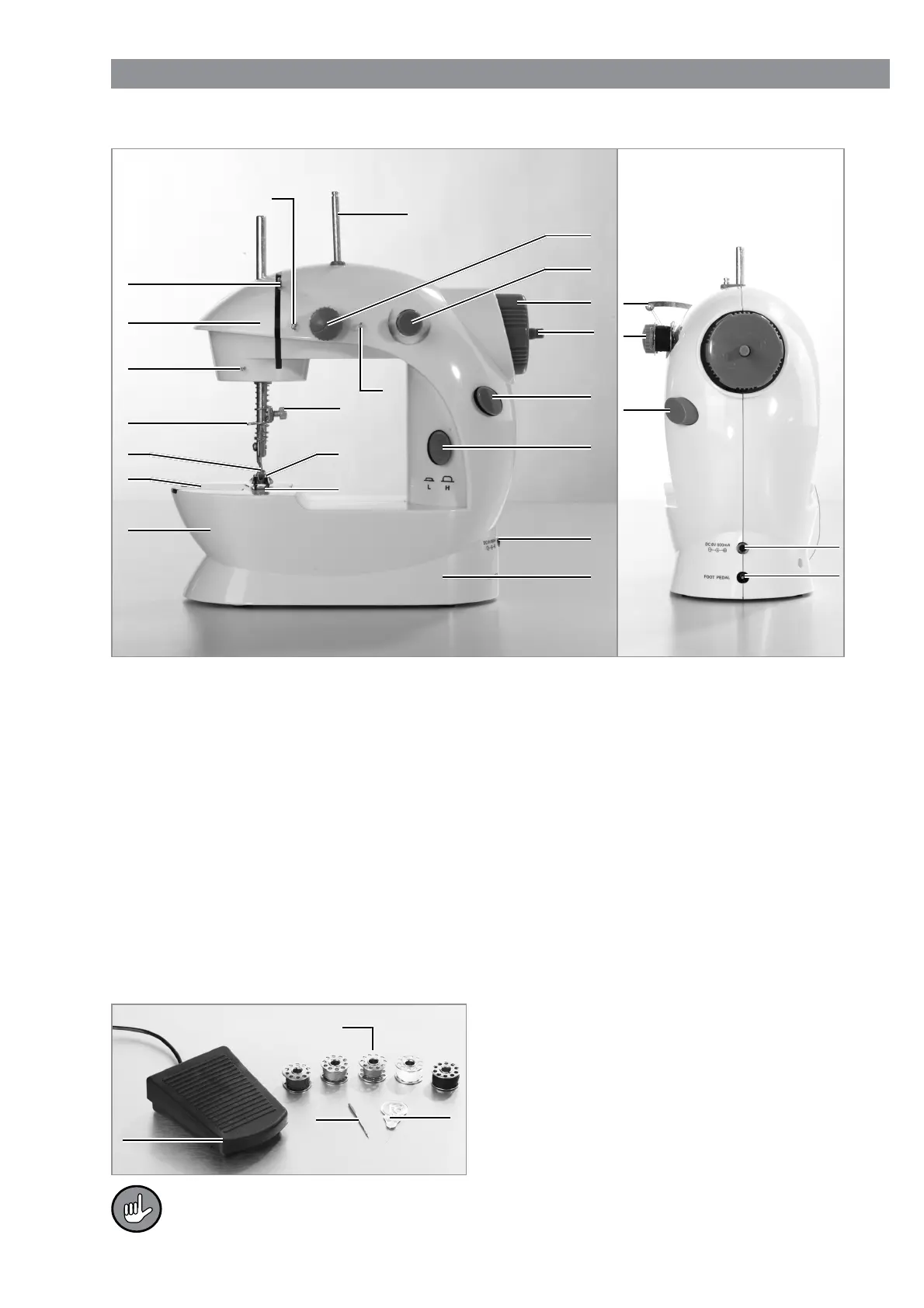

Leveringsomvang en apparaatoverzicht
1
5
6
4
7
8
2
3
9
11
10
12
15
16
14
17
13
20
19
8
22
3
20
6
21
18
1 Klosas (houd het klosje)
2 Bovendraadspanner (stelt de spanning
van de bovendraad in)
3 Spoelhouder voor de bovendraad
4 Handwiel (draai het wiel naar u toe
(tegen de wijzers van de klok in), om
de naald omhoog te brengen en te
laten zakken)
5 Spoelwinderasje (spoelt de draden op
de onderdraadspoel)
6 Ein / Stand-by-knop (tijdens het
naaien ZONDER het voetpedaal)
7 Snelheidsknop: L = langzaam, H = snel
8 Aansluitbus adapterkabel
9 Batterijvakje
10 Draadgeleider 1
11 Klemschroef voor de naald
12 Persvoet
13 Naaldplaat met transporteur
14 Aanschuiftafel
15 Spoelenvak
16 Naald
17 Draadgeleider 5
18 Draadgeleider 4
19 Persvoethendel (aan de achterzijde;
laat de persvoet omhoog komen en
zakken)
20 Draadhefboom met draadgeleider 3
21 Draadgeleider 2
22 Aansluitbus voetpedaal
23
26
25
24
23 Spoelen met garen
24 Inrijger
25 Reservenaald
26 Voetpedaal (hiermee start / stopt u
het naaien als alternatief voor de
Ein / Stand-by-knop).
• Niet afgebeeld: netadapter
Bij gebruik van batterijen hebt u nog 4 x 1,5 V-batterijen van het type AA nodig.
