Instruction Bulletin IB00414001Y
Effective March 2012

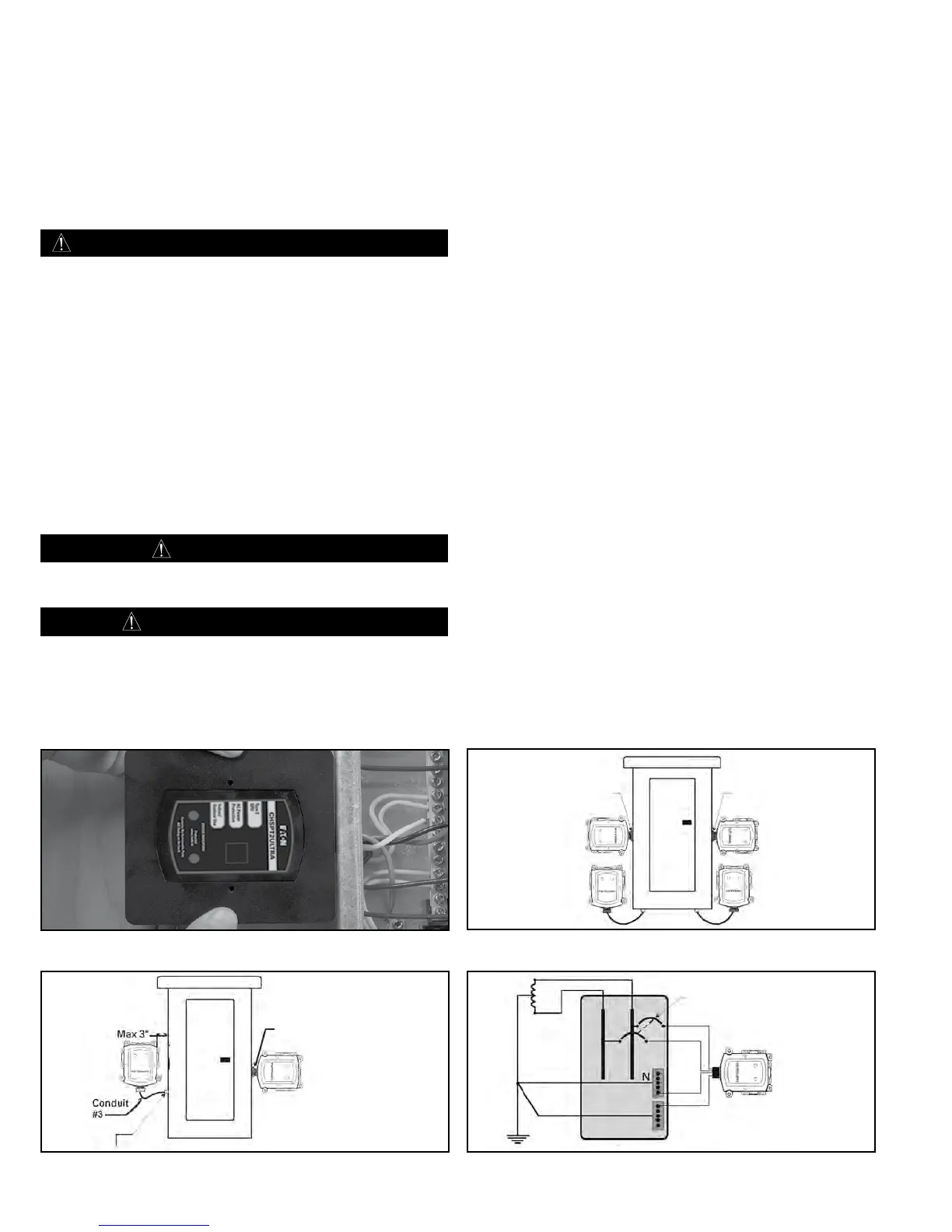

Complete Home Surge Protection
4
Finished Wall (Flush) Mount/ Montage encastré dans Figure 3.
un mur fini/Cubierta para embutir el tablero
Outdoor Installation (2)/Installation à l’extérieur (2) Figure 5.
(2)/Instalación exterior
Outdoor Installation (1)/Installation à l’extérieur Figure 4.
(1)/Instalación exterior
Wiring the CHSPT2MICRO/MAX/ULTRA/Câblage du Figure 6.
CHSPT2 MICRO/MAXULTRA/Conexión del CHSPT2MICRO/
MAX/ULTRA
Raintight Seal
Raccord étanche à la pluie
Sello hermético contra lluvia
Raintight Seal
Raccord étanche à la pluie
Sello hermético contra lluvia
Raintight Seal/Raccord étanche à la
pluie/Sello hermético contra lluvia
Raintight Seal/Raccord étanche à lapluie/Sello hermético contra lluvia
Loadcenter/Panneau à dosjoncteurs/Centro de Carga
Dedicated 15 or 50 ampere 2-pole breaker
Disjoncteur de 2 póles 15 ampéres
Interruptor de 2 polos 15 amperes
Black/Noir/Negro
Red/Rouge/Rojo
White
Blanc
Blanco
Green
Vert
Verde
G/PE
Terre
Tierra
Précautions de Sécurité
Un électricien qualifié certifié doit suivre toutes les instructions
décrites dans la notice d’emploi en conformité avec le Code national
de l’électricité des États-Unis, le code de l’État ou de la province
en question, le code municipal ou les autres codes nationaux appli-
cables. L’ensemble des codes de l’électricité remplace les présentes
instructions.
AVERTISSEMENT! DANGER D’ÉLECTROCUTION
Une mauvaise installation risque de provoquer des blessures
graves ou mortelles et / ou des dégâts matériels. Respectez
toutes les notices d’avertissement et de mise en garde. Lisez et
comprenez en intégralité les informations de cette notice d’emploi
avant d’installer ou d’utiliser cet appareil.
Un câblage incorrectement effectué risque de provoquer des
blessures graves ou mortelles et / ou des dégâts matériels.
Cet appareil ne doit être installé ou réparé que par un électricien
qualifié certifié, formé à l’installation et à la réparation des appareils
électriques.
Suivez des précautions de sécurité et utilisez un équipement
de protection approprié contre les arcs électriques.
En fonctionnement normal, le parasurtenseur contient des
tensions dangereuses.
Il convient de respecter les règles de sécurité contre les
électrocutions lors de la réparation du parasurtenseur.
MISE EN GARDE
N’effectuez pas d’essai diélectrique lorsque le module est
connecté au circuit électrique. Ceci l’endommagerait.
REMARQUE IMPORTANTE
Choisissez un emplacement de montage pour le module CHSP
•
qui permet le câblage le plus court et le plus droit (longueur du
câble) depuis celui-ci aux connexions du système électrique. Un
câble trop long et trop cintré nuit à la performance.
Si vous utilisez un conduit, évitez les coudes de 90º. Veillez à ce
•
que le conduit soit le plus court et le plus droit possible.
Montage
Le module CHSPT2MICRO/CHSPT2MAX/CHSPT2ULTRA est conçu
pour être branché en haut, en dessous ou sur les côtés de votre
tableau de répartition
(voir la Figure 1). Il peut aussi être monté
sur une surface ou sur le mur adjacent au tableau de répartition.
Définition: le terme tableau de répartition fait référence à l’armoire
des disjoncteurs ou tableau de distribution de votre domicile.
Matériel nécessaire:
Quatre vis auto-taraudantes — n° 8 x 1,9 cm (montage de surface
•
seulement, comprises avec le module).
Tournevis à tête cruciforme et à tête plate.
•
Marteau, coupe-fil et outil à dénuder.
•
Pour les montages sur mur fini, vous devez acheter le couvercle
d’encastrement (accessoire CHSPFMKIT).
Avant l’installation
Le tableau de répartition doit être correctement mis à la terre et
•
satisfaire le code électrique local, américain (NEC
®
) ou canadien (CEC).
Le module CHSP peut être utilisé avec les tableaux de répartition
•
de n’importe quelle marque.
Installation du Disjoncteur
1. Éteignez le courant d’alimentation du tableau de répartition.
2. Ouvrez le tableau de répartition.
3. Vérifiez que le courant est bien coupé à l’aide d’un voltmètre portatif.
4. Localisez un disjoncteur dédié non utilisé, ou installez un disjoncteur
neuf bipolaire dans l’espace libre le plus proche de l’endroit
d’installation du module CHSP. Un disjoncteur dédié bipolaire de
15 ampères est recommandé pour une utilisation avec les modules
CHSP, mais vous pouvez utiliser un disjoncteur bipolaire de 50
ampères afin de respecter toutes les valeurs nominales indiquées du
module CHSPT2ULTRA. (Les fils de connexion ne transportent pas
de courant d’alimentation. Ils transportent plutôt des courants
pendant de courtes périodes, associés à des événements transitoires).
4
EATON CORPORATION www.eaton.com
