MN04003009E
5
December 2003
STEP 2 (Continued)

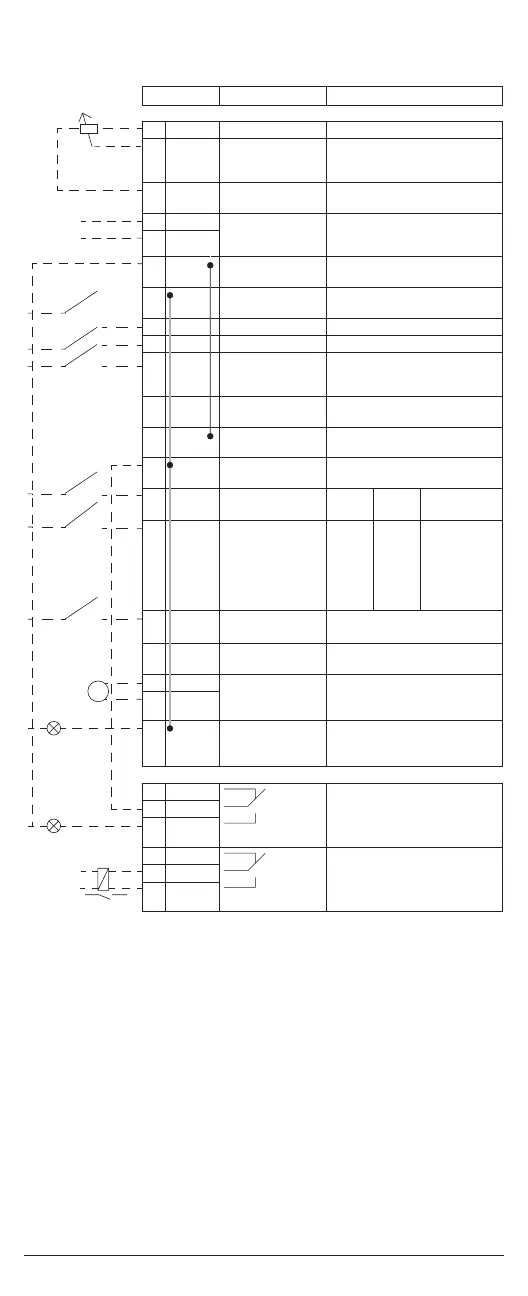

Basic Application Default I/O Configuration
GND terminals 3, 7 and 13 are internally connected.
For the STANDARD Application, input signals at DIN1 and DIN2 are
programmed as a pair using parameter 2.1.
Connect CMA/CMB inputs to either logic high or logic low depending
upon your application. Refer to the SVX9000 User Manual and
SVReady Application Manual for additional information.
Maximum Switching Voltage: 300V DC, 250V AC
Maximum Switching Load: 8A/24V DC; 0.4A/250V DC; 2 kVA/250V AC
Maximum Continuous Load: 2A rms
Terminal Signal Description
NXOPTA9
1 +10V
ref
Reference output Voltage for potentiometer, etc.
2AI1+ Analog input,
voltage range
0– 10V DC
Voltage input frequency
reference
3 AI1- I/O Ground Ground for reference and
controls
4AI2+ Analog input,
current range
0– 20 mA
Current input frequency
reference
5AI2-
6 +24V Control voltage
output
Voltage for switches, etc.
max 0.1A
7 GND I/O ground Ground for reference and
controls
8DIN1 Start forward Contact closed = start forward
9DIN2 Start reverse Contact closed = start reverse
10 DIN3 External fault
input
(programmable)
Contact open = no fault
Contact closed = fault
11 CMA Common for
DIN 1 – DIN 3
Connect to GND or +24V
12 +24V Control voltage
output
Voltage for switches
(see terminal 6)
13 GND I/O ground Ground for reference and
controls
14 DIN4 Multi-step speed
select 1
DIN4 DIN5
Frequency
ref.
15 DIN5 Multi-step speed
select 2
Open
Closed
Open
Closed
Open
Open
Closed
Closed
Ref.V
in
Multi-step
ref.1
Multi-step
ref.2
Ref
Max
16 DIN6 Fault reset Contact open = no action
Contact closed = fault reset
17 CMB Common for
DIN4 – DIN6
Connect to GND or +24V
18 AO1+ Output frequency
Analog output
Programmable
Range 0 – 20 mA, R
L
max.
5001
19 AO1-
20 DO1 Digital output
READY
Programmable
Open collector, I ) 50 mA,
V ) 48V DC
NXOPTA2
21 RO1 Relay
output 1
RUN
22 RO1
23 RO1
24 RO2 Relay
output 2
FAULT
25 RO2
26 RO2
Remote reference
0(4) – 20 mA
READY
Reference potentiometer
1– 10 k1
mA
RUN
