70
EB-Therm 500 sollte nicht direkter Sonnenein-
strahlung und Zuglu ausgesetzt sein, da an-
sonsten die Thermostatfunktionen beeinträchtigt
werden können. Beachten Sie bei der Montage
die IP-Schutzart des Thermostats.
Der Fußbodenfühler ist in einem Spiralschlauch
zu montieren, der auf Bodenhöhe
verlegt wird. Am Schlauchende muss ein
Fühlerschutzrohr aufgesteckt werden,
um den Wechsel des Fußbodenfühlers zu
vereinfachen.
Montieren Sie den Thermostat in einer
65-mm-Schalterdose. Achten Sie darauf,
dass die Dose bündig mit der Wand bzw.
Fliese abschließt.

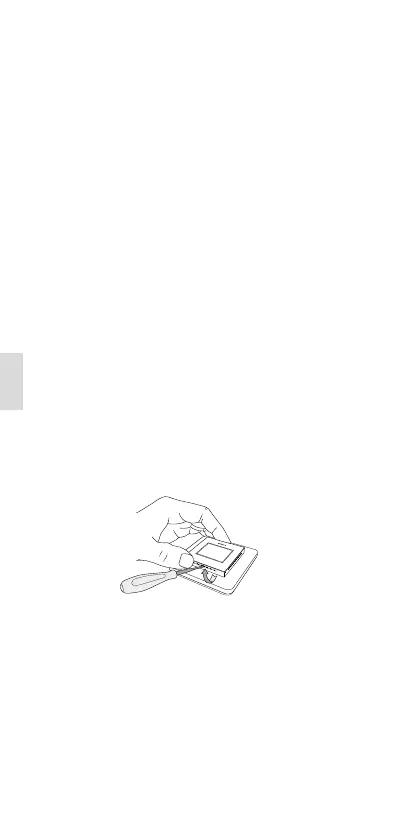

1. Heben Sie Froneil und Rahmen ab,
indem Sie einen Schraubendreher in die
Nut auf der Unterseite drücken, siehe Abb.
Heben Sie die Froneil nach oben, bis Sie
ein ”Klicken” vernehmen.
2. Nehmen Sie den Anschluss gemäß der
Anweisung auf der Thermostatrückseite
vor. Der Schutzleiter für die Einspeisung
sowie für das Heizkabel wird mit einer An-
schlussklemme in der Dose verbunden.
EB-Therm 500 montieren
