EBI – DA – Set Deutsch
8

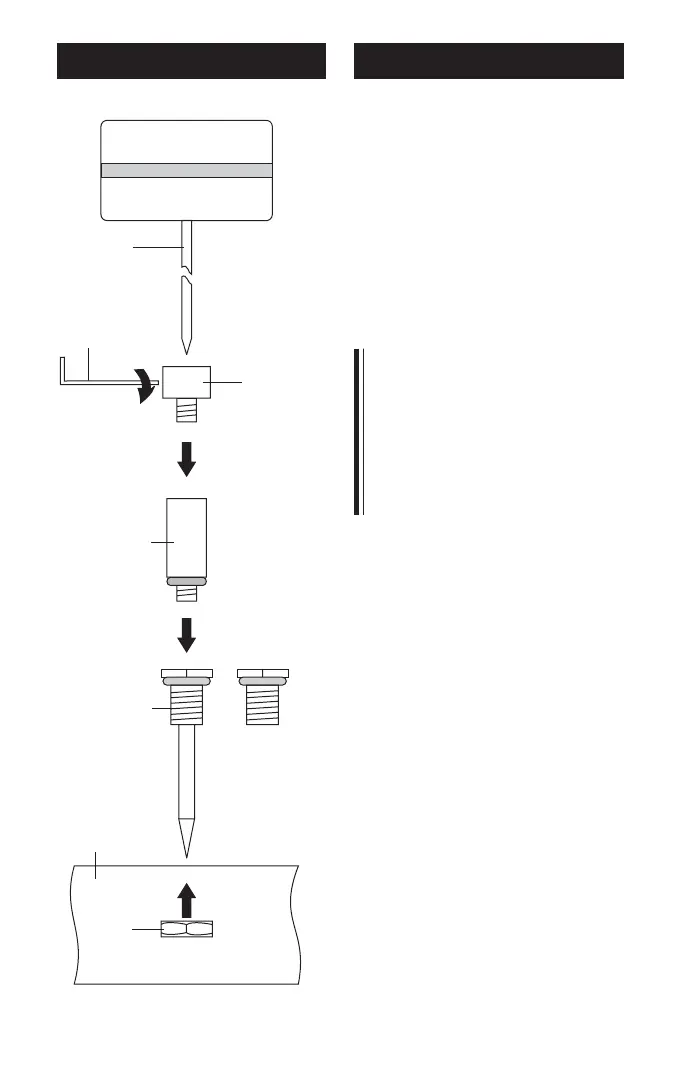

Montage
Messung in Dosen
Bohren oder stanzen Sie zunächst
in die Dose (1) ein gratfreies Loch
vom Durchmesser 8,1 mm. Ver-
wenden Sie dazu ein geeignetes
Werkzeug.
Auf Anfrage bei der ebro
Electronic GmbH & Co. KG
erhalten Sie das Werkzeug
EBI-DA-DRILL. Damit können
Sie das Loch und gleichzeitig
eine ebene Auflagefläche in
die Dosenwand eindrücken.
Schieben Sie nun das gewünsch-
te Adapterstück (2) in das Loch in
der Dose.
Fixieren Sie das Adapterstück von
der Gebindeinnenseite her mit der
Edelstahlmutter (3).
Bringen Sie bei Bedarf die Verlän-
gerungen (4) in beliebiger Kombi-
nation am Adapterstück an.
Versehen Sie den Fühler des
Loggers (5) mit dem Fühlerrohr-
aufsatz (6). Fixieren Sie den
Fühlerrohraufsatz an der ge-
wünschten Stelle, indem Sie die
Klemmschraube leicht anziehen.
Verwenden Sie dazu den Inbus-
schlüssel (7).
6
4
2
3
5
1
7
