Ecco 12+ Series - Instrucciones para el Montaje

Página 1 de 2
¡IMPORTANTE! Lea todas las instrucciones antes de la instalación y el uso. Instalador: El presente
manual debe entregarse al usuario nal. El presente manual asume que la instalación estará a cargo de
un técnico automotriz calicado.
Instrucciones para el montaje,
Balizas series 12+
¡ADVERTENCIA!
En caso de no instalar ni utilizar este producto conforme a las sugerencias del fabricante se podrían ocasionar
daños a la propiedad, lesiones graves personales o el deceso del usuario y de las personas que se busca proteger.
!
¡Importante!
Los soportes de montaje son especícos al modelo de vehículo. Asegúrese de que los soportes son adecuados para el
vehículo antes de la instalación.

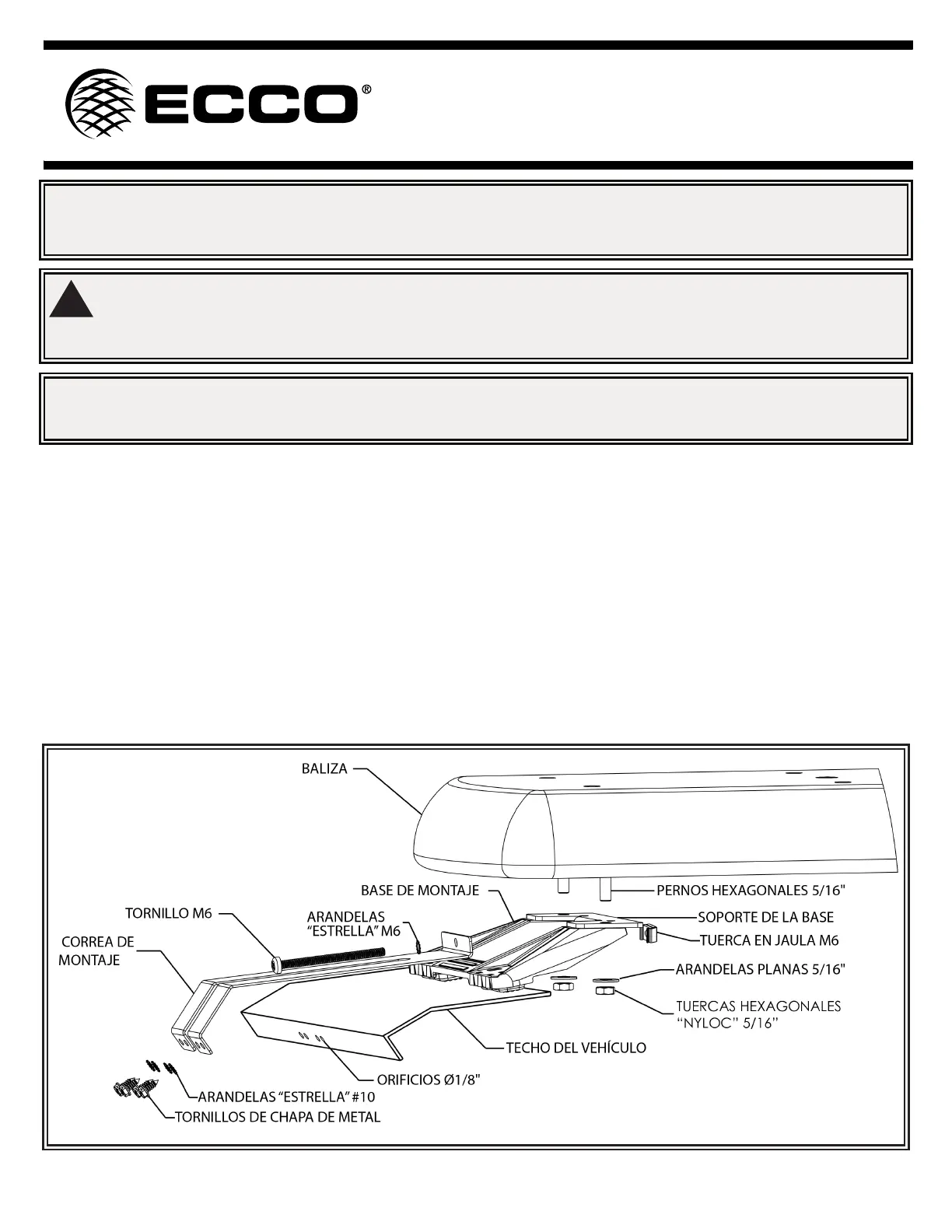

1. Retire la base de montaje. Coloque el soporte sobre las protuberancias de la base.
2. Sosteniendo el soporte y la base juntos, coloque la tuerca en jaula según se muestra. Debajo de la base de montaje, el ajuste será
ceñido. No lo instale sobre la supercie exterior.
3. Instale la base de montaje siguiendo el orden inverso a su extracción. El soporte de metal queda en el medio, entre la baliza y la base
de montaje combinada. Ajuste la separación de las bases de montaje antes de apretar las tuercas en forma segura.
4. Enrosque a mano el perno M6 pasándolo a través de la arandela de estrella y correa de montaje de la tuerca en jaula. Tenga cuidado
de no forzar la rosca del perno y de dejarlo ojo hasta más adelante.
5. Una vez que la barra está en posición, utilice la correa como plantilla para perforar oricios de 3,17 mm (1/8 pulg.) de diámetro. Quizás
sea necesario acomodar la junta para sello de la puerta o recortarla. Aplique silicona o producto sellador en el oricio, detrás de la
correa. Asegure las correas con los tornillos de chapa de metal #10 de acero inoxidable provistos con las arandelas, según se muestra.
Los tornillos deben apretarse a unas 5 a 10 pulg. por libra.
6. Apriete los pernos M6 en forma pareja para que la barra quede nivelada y centrada. Vuelva a instalar los burletes o recortes extraídos
y cierre las puertas para vericar que el ajuste a la baliza sea seguro.
Kits para montaje de la baliza al techo, serie 12+
