Ecco EC7008-WM2 - Repuestos y Accesorios

Página 7 de 9

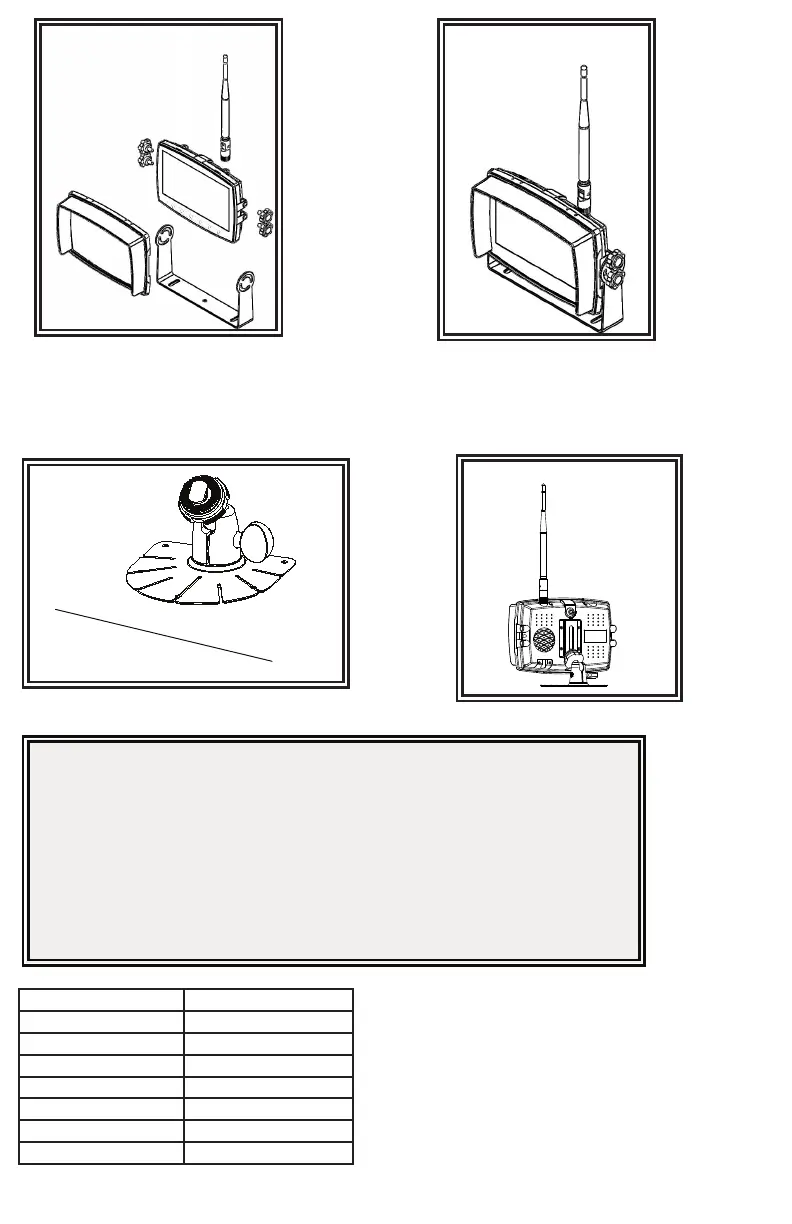

Figura 3
Figura 2
Instrucciones de ensamblaje del pedestal:
1. Seleccione una supercie nivelada para la instalación.
2. Para ensamblar el pedestal usando el adhesivo, prepare la supercie usando alcohol isopropílico antes de la instalación.
3. Para ensamblar el pedestal usando tornillos, taladre oricios de montaje usando el pedestal como patrón y fíjelo con los accesorios suministrados al usuario.
4. Instale el monitor y el visor de sol en el pedestal como se muestra en la Figura 5. Ajuste la posición del monitor para conseguir el mejor ángulo de visualización
antes de ajustar el tornillo jo en el montaje del pedestal. Fije las antenas para que apunten hacia arriba.
Figura 4
Figura 5
Notas:
1. Los cables más largos y las conexiones bien ajustadas ofrecerán una mayor vida útil a los componentes. Para cables de alta
corriente, se recomienda usar bloques de terminales o conexiones soldadas cuando se intube por contracción para proteger las
conexiones. No usa conectores de por desplazamiento en aislamiento (p. ej., conectores tipo Scotchlock de 3M)
2. Enrute el cableado utilizando pasacables y sellante cuando atraviese las paredes del compartimiento. Minimice el número
de empalmes para reducir la caída de tensión. Las temperaturas ambiente altas (p. ej., debajo de la cajuela) reducirán
signicativamente la capacidad de transmisión de la corriente de cables, fusibles e interruptores. Todo el cableado debe estar en
conformidad con el tamaño mínimo de cable y otras recomendaciones del fabricante, además de estar protegido de las partes
móviles y las supercies calientes. Deben usarse mangueras, pasacables, amarres de cables y accesorios similares de instalación
para anclar y proteger todo el cableado.
3. Los fusibles o interruptores deben ubicarse tan cerca de los puntos de toma de potencia como sea posible y deben ajustarse al
tamaño exacto para proteger el cableado y los dispositivos.
4. Se debe prestar atención especial a la ubicación y al método para hacer las conexiones eléctricas y empalmes para proteger estos
puntos de la corrosión y la pérdida de conductividad.
5. La puesta a tierra solo debe hacerse a componentes sustanciales del chasis, de preferencia directamente a la batería del vehículo.
6. Los interruptores son muy sensibles a altas temperaturas y “se desconectarán falsamente” cuando se monten en ambientes
calientes o se operen cerca de su capacidad.
Repuestos y accesorios
Descripción Número de parte
CÁMARA EC2027-WC2
MONITOR EC7008-WM2
CABLE PCY-7008-WM
ANTENA DE BAJO PERFIL ECANTE-R
ANTENA DE PALANCA REMOTA ECANTE-8
ENSAMBLAJE DE PEDESTAL MB01
VISOR DE SOL AS7000SS
