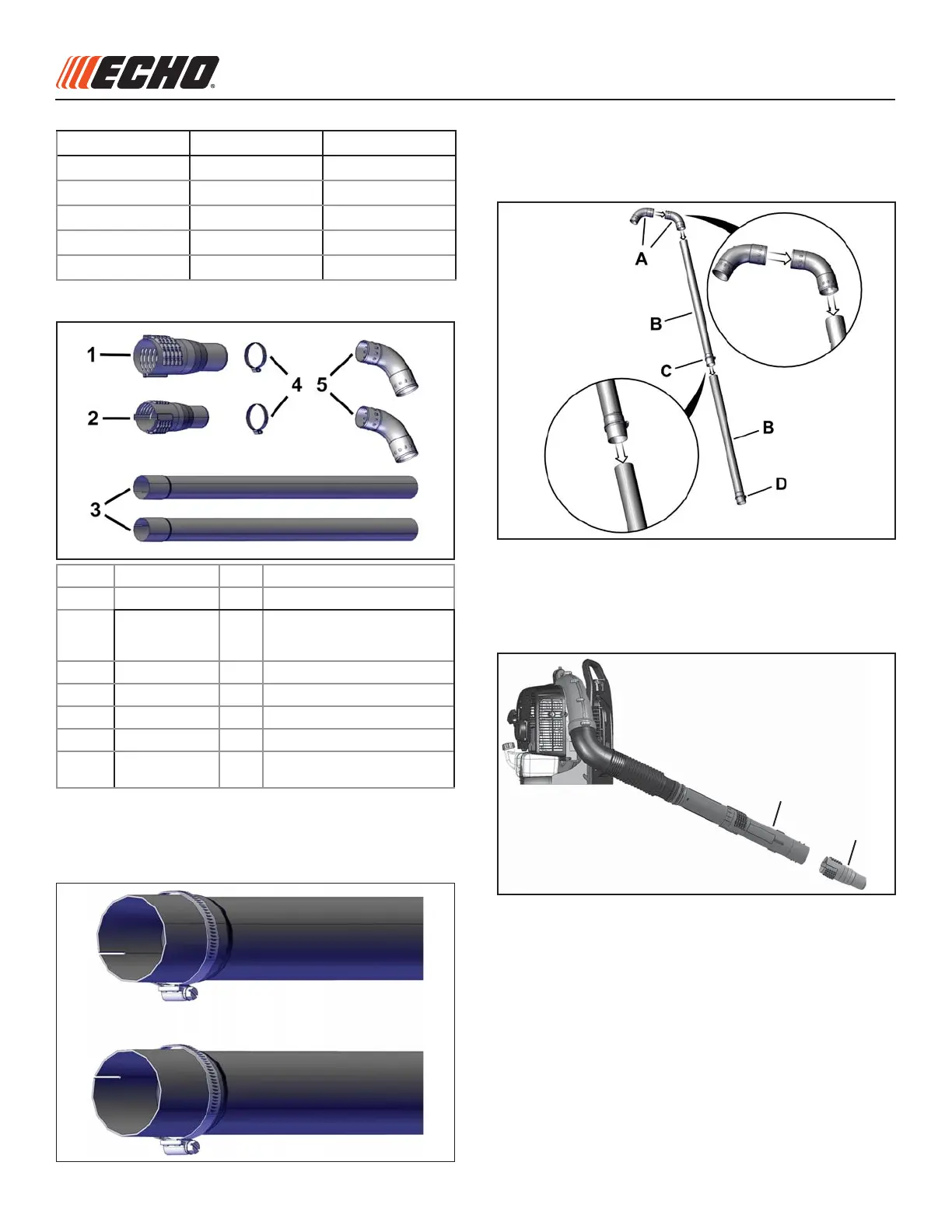

- 1 -
FEUILLET D'INSTRUCTIONS
ENSEMBLE DE GOUTTIÈRE 99944100026
X7671130201
©2017 ECHO Inc. Tous droits réservés
Modèles ECHO compatibles
ES-250 PB-255LN PB-610
ES-255 PB-2520 PB-620
PB-250 PB-265L PB-651
PB-250LN PB-265LN PB-751
PB-251 PB-500 PB-755
PB-255 PB-580 PB-755S
Ensemble de gouttière 99944100026
NBRE N° DE PIÈCE QTÉ DESCRIPTION
99944100026 1 ENSEMBLE DE GOUTTIÈRE
1E1650009901+ADAPTATEUR, GRAND -
90 mm(à utiliser uniquement avec
le PB-2520)
2 E165000230 1 +ADAPTATEUR, PETIT - 86 mm
3210015042602+TUYAU, DROIT
4210413042602+COLLIER
5210023042602+COUDE, TUYAU
X690000080 1 +LUNETTES,CURI (non
illustrées)
Procédure d’installation
1. Placez les colliers sur les tuyaux droits.
2. Assemblez les coudes (A) et les tuyaux droits
(B) de la façon illustrée.
3. Installez le collier (D) sans le serrer. Fixez
solidement le collier (C).
4. 5DWWDFKH]ODGDSWDWHXUDXVRXIÀHXU
6RXIÀHXUVjGRV - Connectez le petit adaptateur
PP(DXGHX[LqPHWX\DX)GXVRXIÀHXU
F
E
