instrucciones para la instalacion de conjunto
de conversion de los agarradores-u
equilibre
la unidad

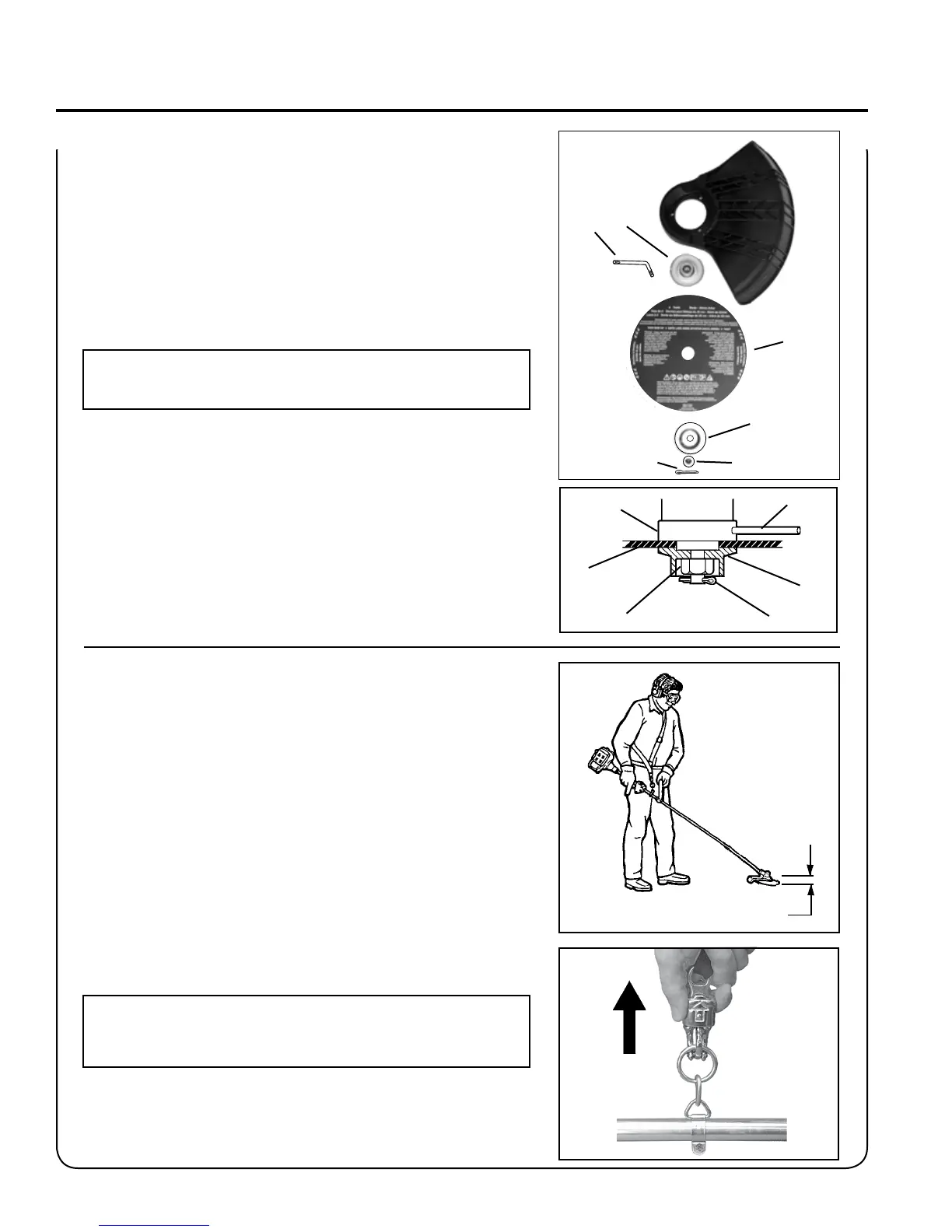

1. Póngase el arnés y sujete la unidad al arnés.
2. Deslice la abrazadera del arnés hacia arriba y hacia abajo hasta
que quede equilibrada con la cabeza aproximadamente a
50 a 75 mm (2 -3 pulg.) del terreno.
3. Apriete el tornillo de la abrazadera.
NOTA
En caso de emergencia, el trimmer/brushcutter se puede desprender
de la correa cor el collar de desprendimiento-rapido.
6
2 - 3"
20
A
I
K
L
J
X o Y
A
X o Y
I
J
K
L
5. Instale la cuchilla (I) en el piloto superior de la placa. Las cuchil-
las deben ser instaladas con la echa boca arriba. Asegure la
cuchilla con una placa ja inferior mas baja (J), y tuerca de 10 mm
(K). De vuelta a la tuerca izquierda en el eje de PTO para apretar.
6. Alinee el agujero en la placa superior con la muesca en la caja de
engranaje, e inserte la herramienta que bloquea (A) para prevenir
ranuro en el eje di dar vuelta. Flecha en la caja de engranaje sena-
lan la muesca. Aprete la tuerca de 10 mm.
7. Inserta un pasador (L) en agujero en eje de PTO y doble ambos
lados del pasador alrededor del eje a la izquierda para conservar la
tuerca de 10mm.
IMPORTANTE
Nunca reuse el pasador. Instale un pasador nuevo cada vez que
instale o reemplazca la cuchilla.
8. Quite la herramienta de traba.
