Echo CS-306 User Manual

21
A
B
C
D
E
1. Retirer le débrancher le fil de la bougie.
2. Retirer les vis du couvercle de silencieux et enlever le couvercle.
3. Mettre le piston au point mort haut.

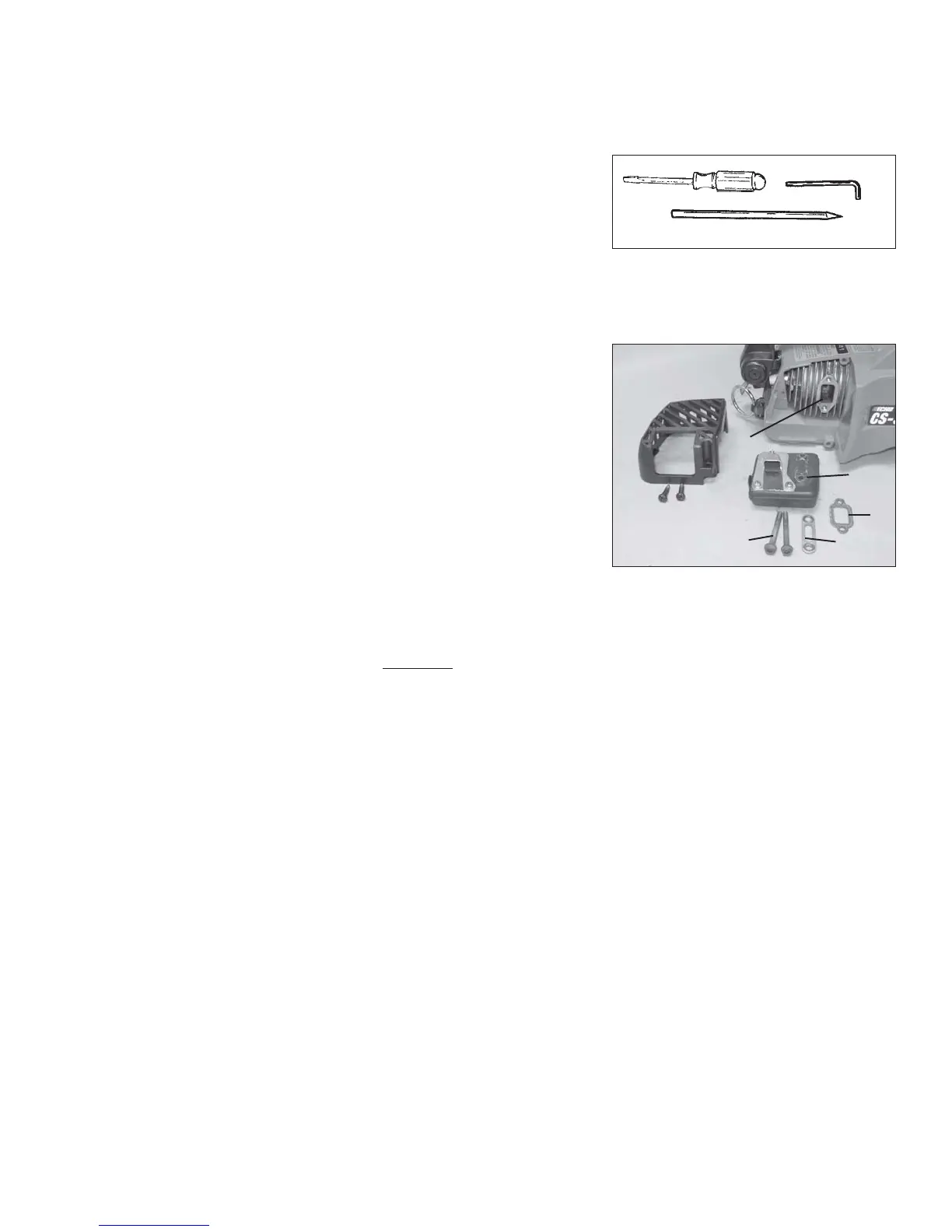

4. Retirer les vis du silencieux (A), la plaque à œil (B), le silencieux (C)
et le joint de silencieux (D). Regarder si des pièces sont
endommagées, et les remplacer si besoin.
5. À l’aide d’une raclette de bois ou de plastique, retirer toute calamine
des lumières d’échappement du cylindre (G).
6. Mettre en place le joint de silencieux (D), le silencieux (E), la plaque à
œil (B), et les vis du silencieux (A). Serrer les vis à 60-70 kgf •cm
(50-60 po•lbf).
7. Rebrancher le fil de la bougie.
8. Démarrer le moteur et le laisser chauffer au ralenti pendant plusieurs
minutes.
9. Arrêter le moteur et resserrer les vis à 60-70 kgf •cm (50-60 po•lbf).
10.Installer le couvercle de silencieux et serrer les vis.
11.Démarrer le moteur et vérifier l’absence de fuite entre le silencieux et
la culasse. En cas de fuite, arrêter le moteur et résoudre le problème
avant d’utiliser la scie à chaîne.
NETTOYAGE DE LA LUMIÈRE D’ÉCHAPPEMENT
Niveau 2.
Outils nécessaires : Tournevis, Clé hexagonale de 4 mm,
Raclette de bois ou de plastique
Pièces nécessaires : Selon le besoin : l’écran thermique

Echo CS-306 Specifications

General

Engine Displacement	30.1 cc
Engine Type	2-Stroke
Bar Length	14 in
Chain Pitch	3/8 in
Chain Gauge	0.050 in
Fuel Capacity	0.4 L
Fuel Tank Capacity	0.4 L
Bar Length (Alternative)	12 in
