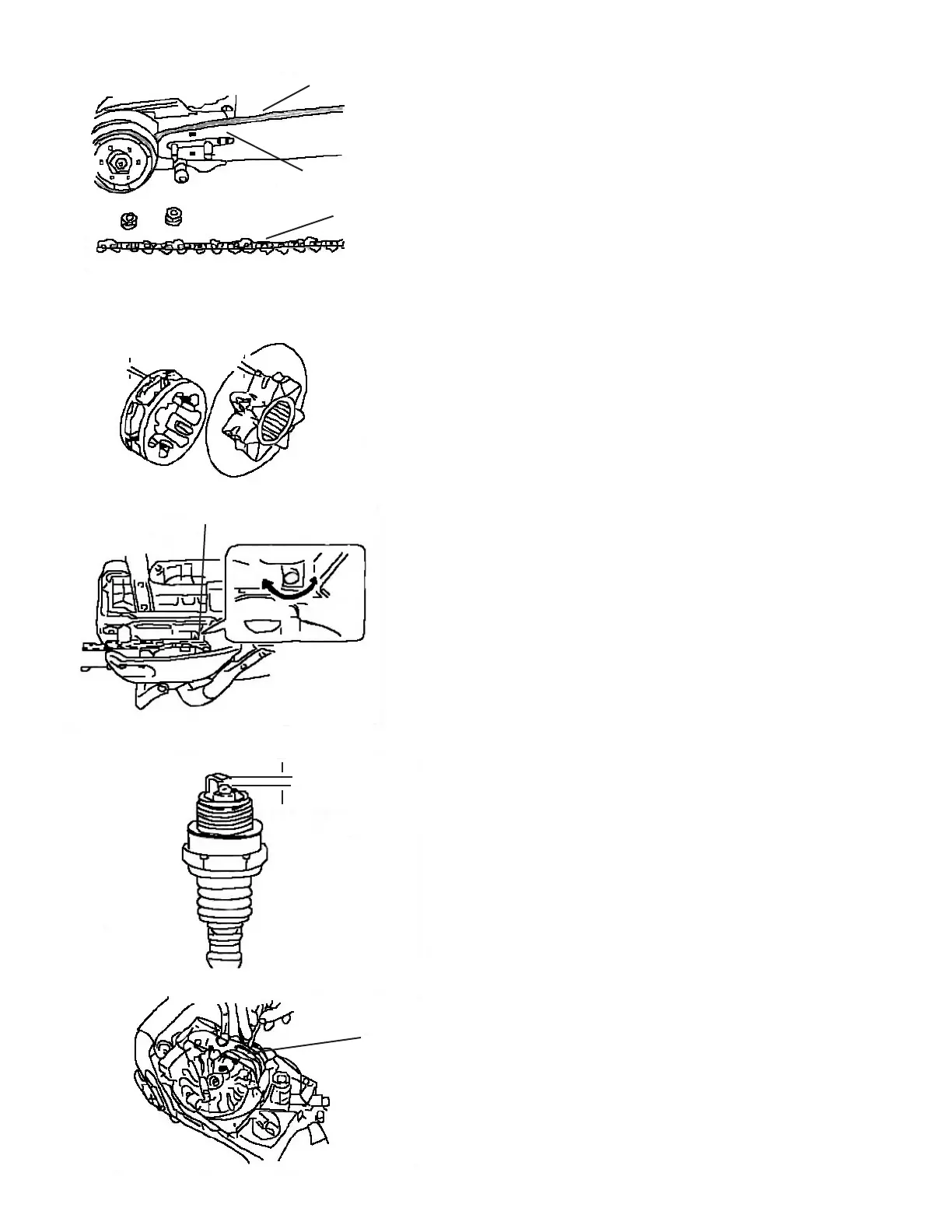

Echo CS-5100

Sværdrille
Oliehul
Savkæde
0,5mm
0,5mm
Skrue til justering af oliepumpe
Mere
Mindre
0,6-0,7mm
0.024-0.028”
Cylinder køleribber
SVÆRD
• Renses af før brug
- Rens sværdet med f.eks. en lille skruetrækker
- Rens oliehullerne med ståltråd.
• Vend sværdet jævnligt.
• Rens kædens tænder, kobling og det stykke
hvorpå kæden monteres før det hele monteres.
KÆDEHJUL
• Ødelagte kædehjul vil forårsage skade og slide
på kæden
- Når skiverne har slidt sig til 0,5 mm eller mere
skal de udskiftes.
• Undersøg kædehjulet før der sættes ny kæde
på. Udskift dem hvis de er slidte.
AUTOMATISK OLIETILFØRSEL
• Udtrækket af den automatiske olietilførsel er fra
fabrikken justeret til 7ml/min ca. 7.000 o/min.
- For at øge olietilførslen skal knappen drejes
med uret.
- Når knappen rører stopperen og stopper, viser
det max. tilførsel (13 ml/min 700 o/min).
Drej ikke knappen forbi min. – eller max.
TÆNDRØR
• Kontrolleres regelmæssigt.
Gnistgabet er normalt 0.6 – 0.7 mm.
Korriger hvis gabet er mindre eller større end
anført ovenover.
Tændrøret skal spændes med 14.2 – 15.2 Nm.
TÆNDINGSYSSTEM
• Denne model har et CDI (Capacitor Discharge
Ignition) tændingssystem, hvilket ikke skal
justeres.
Kontrollér evt. at der er sikker elektrisk forbin-
delse.
CYLINDER KØLERIBBER
• Kontrolleres regelmæssigt.
Bukkede eller beskadigede finner vil resultere i
dårlig køling af motoren.
Fjern snavs og støv mellem finnerne for opti-
mal køling.
