Echo CS-5100

Dybdemål
1/5
35°
Denne vinkel
holdes
SKUB FILEN SOM VIST SÆNK FILENS HÅNDTAG 10° 1/5 AF FILENS DIAMETER
BLIVER OVER SKÆRETS ÆG
Rytterlæren
Fjern indtil
i plan med
værkt
Rund kanten af

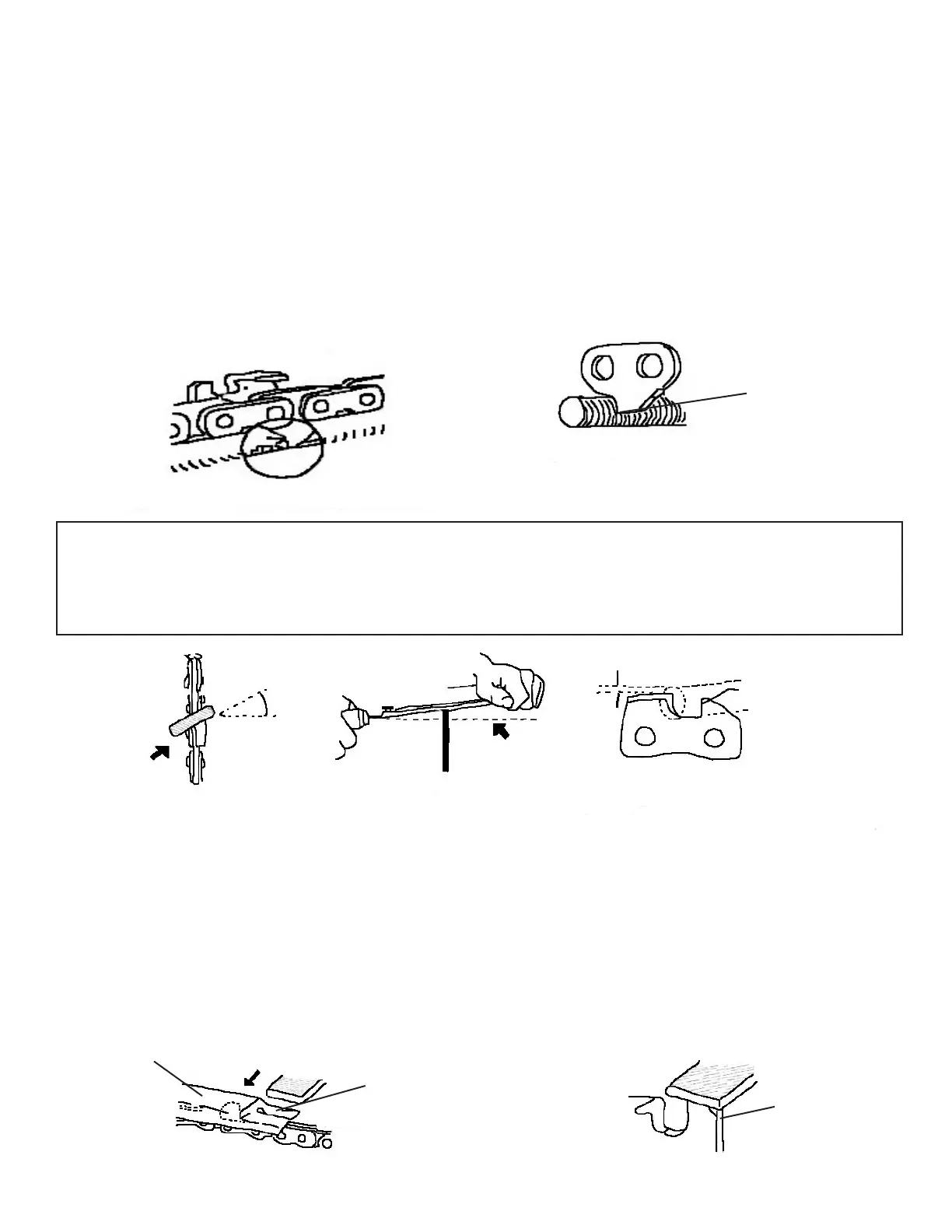

SKÆRPNING AF KÆDEN
PAS PÅ! For Deres egen sikkerheds skyld: Motoren skal
altid standses og tændrørskablet frakobles inden vedlige-
holdelse eller filing af savkæden udføres.
Vigtige punkter for korrekt vedligeholdelse af
savkæden:
• Hold til enhver tid skærene skarpe.
• Hold venstre og højre skær på linie.
-bemærk at sløve eller uregelmæssige skær
giver dårlig skæreydelse, forøgede vibra-
tioner af kæden og for tidlig brud på
savkæden.
- Drivleddene tjener til at fjerne savsmuld fra
rillen i sværdet. Hold derfor den nedre kant af
drivleddet – angivet med pilen – skarp.
- Hvis kædesaven bruges med filespåner i rillen, kan
både kæden og sværdet blive beskadiget alt for tidligt.
- Hvis savkæden bliver tilsmudset med harpiks, skal
den renses med petroleum og gennemblødes i olie.
• Rund- og fladfil er ekstraudstyr
(4-8mm rundfil)
• Spørg om holderen hvis De er interesseret.
Til skærpning af savkæden anvendes en rund fil og en
flad fil.
• for at holde den rigtige vinkel, skal man an-
vende en fileholder.
• Anbring rytterlæren solidt oven på savkæden,
således at rytteren stikker igennem værktøjet.
Fil derefter toppen af rytteren med en fladfil
indtil den er i plan med toppen af rytterlæren.
• Husk at runde kanten af på rytteren.
- Når skærpning af kæden er afsluttet, skal den
dyppes i olie og filespånerne skal vaskes helt væk
før ibrugtagning.
- Efter at kæden er filet på sværdet, forsynes kæden
med tilstrækkelig olie, kæden roteres langsom for
at vaske alle filespåner væk før ibrugtagning.
Skærp den
nedre kant
17
