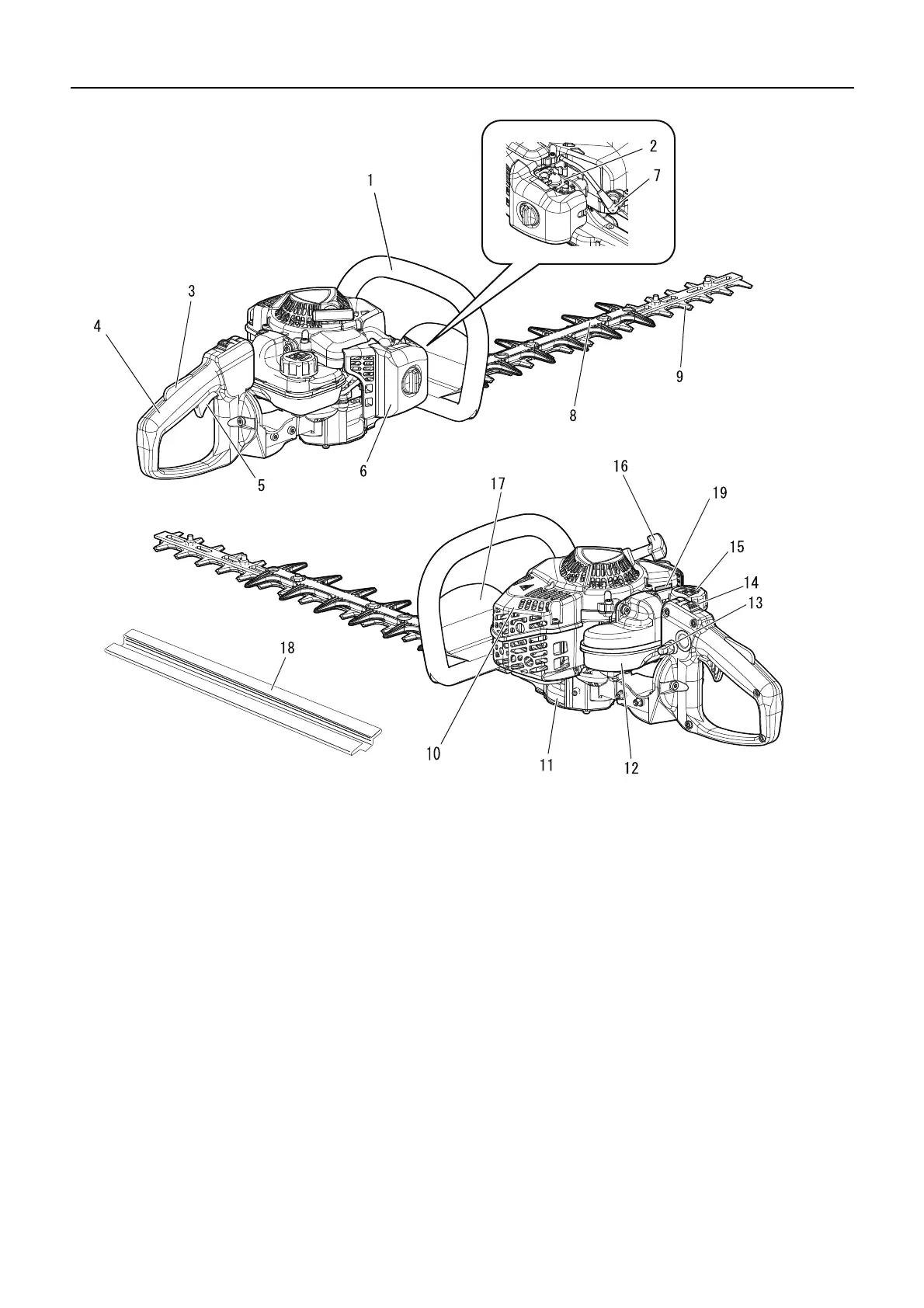

Description
Description
1. Poignée avant Poignée située sur l'outil de coupe.
2. Carburateur Appareil servant à mélanger le carburant
et l'air dans les proportions correctes.
3. Blocage de la gâchette d'accélérateur Dispositif des-
tiné à empêcher le fonctionnement accidentel de la gâ-
chette d'accélérateur jusqu'à sa désactivation
manuelle.
4. Poignée arrière Poignée la plus éloignée de l'outil de
coupe.
5. Gâchette d'accélérateur. Activée par le doigt de l'utili-
sateur pour contrôler le régime moteur.
6. Couvercle de filtre à air. Recouvre le filtre à air.
7. Bougie d'allumage
8. Rallonge arrondie Pièce d'extension arrondie de l'outil
de coupe. (valable pour les appareils à lame à double
tranchant)
9. Outil de coupe Pièce de l'ensemble lame-plaque de ci-
saillement ainsi que toute autre pièce associée, qui ef-
fectue l'action de coupe.
10. Couvercle de silencieux Couvercle destiné à empê-
cher le contact de l'opérateur avec le tuyau d'échappe-
ment chaud.
11. Carter d'engrenage Boîtier contenant les engrenages
qui réduisent la vitesse du moteur de l'outil de coupe.
12. Réservoir de carburant Contient le carburant et le filtre
à carburant.
13. Bouton de blocage de rotation Bouton bloquant la ro-
tation de la poignée arriere.
14. Interrupteur marche/arrêt Dispositif permettant la
mise en marche et l'arrêt du moteur.
15. Bouchon du réservoir de carburant. Ferme le réser-
voir de carburant.
16. Poignée de lanceur. Tirer sur la poignée pour démar-
rer le moteur.
17. Protection Protection située entre la poignée avant et
l'outil de coupe destinée à protéger la main des bles-
sures si celle-ci glisse de la poignée.
18. Etui protecteur de lame Toujours placer l'étui protec-
teur sur la lame lors du transport ou du remisage de l'ap-
pareil.
19. Type et numéro de série
