Beschreibung
Beschreibung

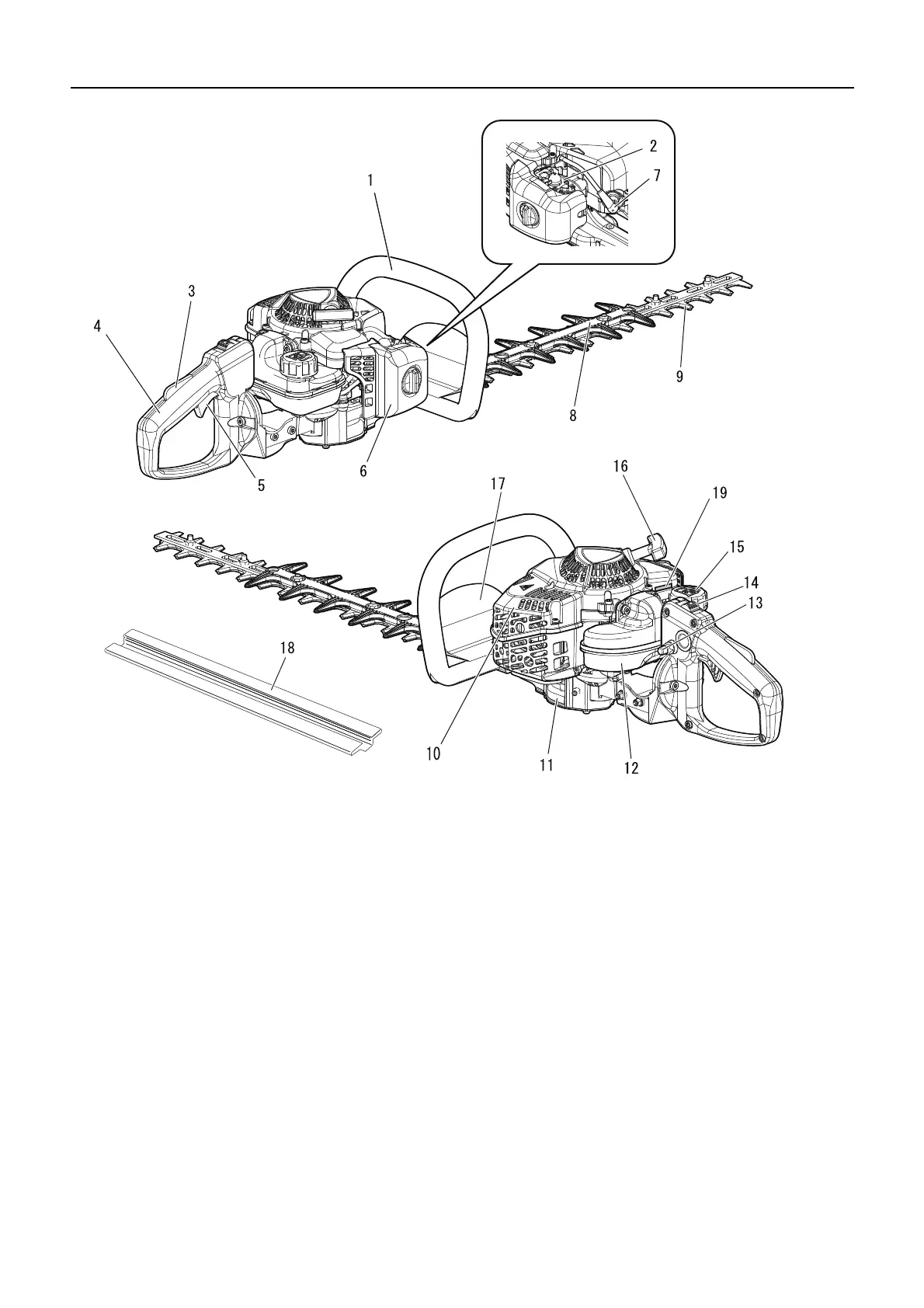

1. Vorderer Handgriff Zur Schneidvorrichtung hin ange-
brachter Handgriff.
2. Vergaser Zur Herstellung eines geeigneten Kraftstoff-
Luft-Gemisches.
3. Gashebelsperre Manuelle Sperre zum Schutz vor ei-
ner versehentlichen Betätigung des Gashebels.
4. Hinterer Handgriff Handgriff, der am weitesten vom
Schneidmesser entfernt ist.
5. Gashebel Regelt die Motordrehzahl und wird vom Be-
diener mit dem Finger betätigt.
6. Luftfilterabdeckung Deckt den Luftfilter ab.
7. Zündkerze
8. Stumpfes Verlängerungsteil Stumpfe Verlängerung
der Schneidvorrichtung. (Nur bei zweischneidiger Mes-
sereinheit.)
9. Schneidvorrichtung Teil der Baugruppe mit Obermes-
ser und Abscherplatte, durch den der Schneidvorgang
bewirkt wird.
10. Schalldämpferabdeckung Zum Schutz vor versehent-
lichem Kontakt mit heißen Abgasen.
11. Getriebegehäuse Enthält das Getriebe zur Verminde-
rung der Geschwindigkeit, die vom Motor auf die
Schneidvorrichtung übertragen wird.
12. Kraftstofftank Enthält Kraftstoff und Kraftstofffilter.
13. Drehsperreknopf Knopf um den hinteren Handgriff zu
arretieren.
14. Stoppschalter Einrichtung zum Ein- und Ausschalten
des Motors.
15. Kraftstofftankdeckel Verschließt den Kraftstofftank.
16. Startergriff Ziehen Sie an diesem Griff, um den Motor
zu starten.
17. Handschutz Schutz zwischen dem vorderen Handgriff
und der Schneidvorrichtung, um die Hand bei eventuel-
lem Abrutschen vom Griff vor Verletzungen zu schüt-
zen.
18. Messerabdeckung Bei Transport oder Lagerung des
Geräts Messerabdeckung stets anbringen.
19. Typ und Seriennummer
