15
Antes de comenzar
Antes de come nzar
Montaje

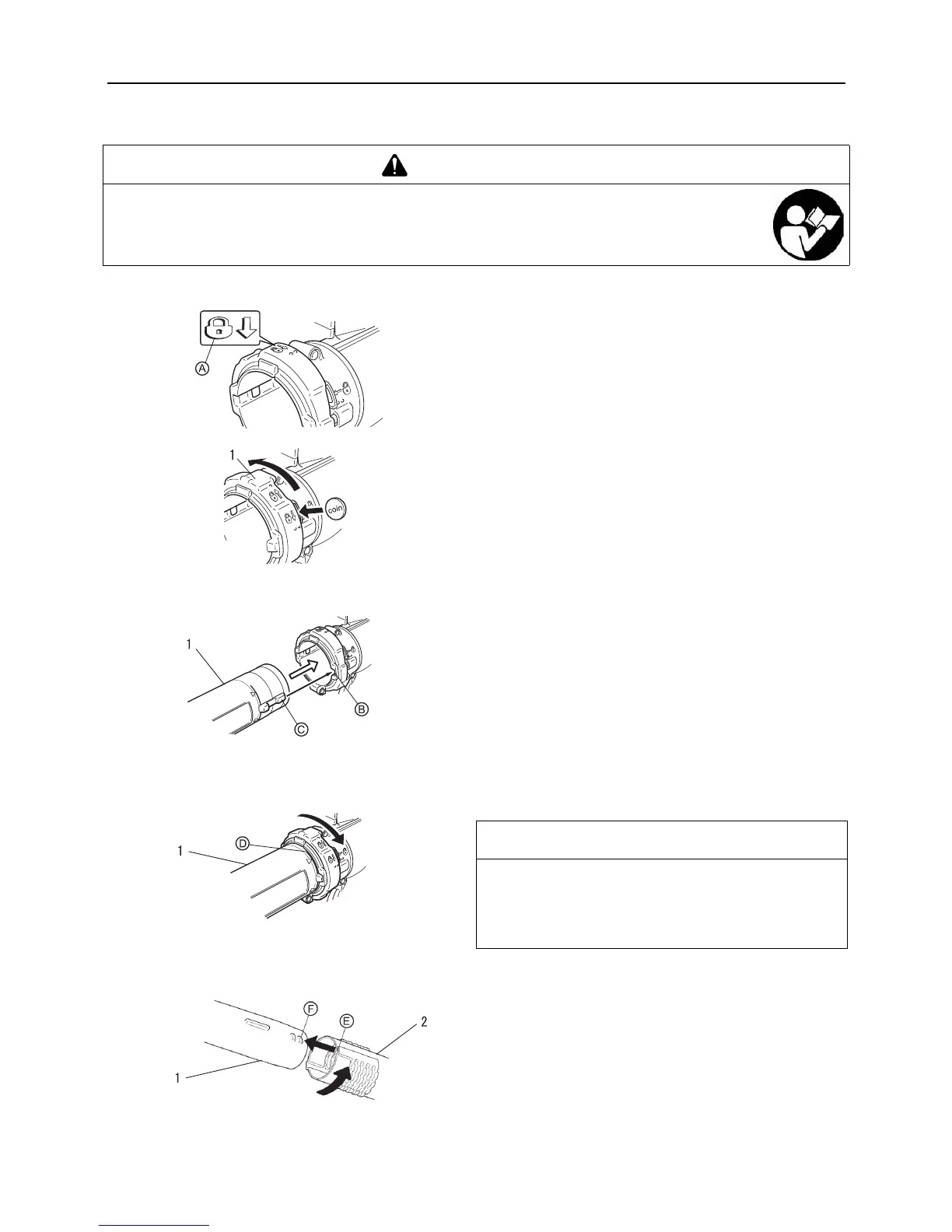

Montaje de los tubos del soplador
1. Coloque la unidad en vertical sobre la base del soplador.
2. Suelte el anillo de bloqueo con una moneda o un destorni-
llador y gírelo de forma que la marca (A) quede en la parte
superior del anillo.
3. Alinee los nervios de bloqueo (C) del tubo del soplador (tubo
recto) con los rebajes (B) del anillo de bloqueo y deslice el
tubo del soplador (tubo recto) sobre el anillo de bloqueo.
4. Después de introducir el tubo del soplador (tubo recto) en el
alojamiento del ventilador de forma que la línea (D) coincida
con el anillo de bloqueo, gire éste en el sentido horario 1/8
de vuelta para bloquear el tubo del soplador (tubo recto) en
posición.
5. Alinee las pestañas (F) con las ranuras (E) y deslice el tubo
del soplador (boquilla del cabezal del ventilador) sobre el
tubo del soplador (tubo recto) hasta que note una ligera re-
sistencia.
6. Monte el tubo del soplador (boquilla del cabezal del ventila-
dor) sobre el tubo del soplador (tubo recto) hasta que note
una ligera resistencia. No fuerce la conexión. Sujete el tubo
del soplador (tubo recto) y gire el tubo del soplador (boquilla
del cabezal del ventilador) en el sentido horario, acoplando
los canales de bloqueo positivo hasta que la conexión resul-
te firme. No fuerce la conexión.
ADVERTENCIA
Lea atentamente el manual de instrucciones para asegurarse de que monta correctamente el producto.
No realice tareas de mantenimiento ni de montaje con el motor en marcha.
La utilización de un producto que se haya montado incorrectamente puede ocasionar un accidente o una lesión
grave.
1. Anillo de bloqueo
1. Tubo del soplador (tubo
recto)
1. Tubo del soplador (tubo
recto)
NOTA
Con el uso de la sopladora, de vez en cuando se aflojarán las
conexiones de los tubos. El sistema de bloqueo positivo ex-
clusivo permite apretar los tubos. Si se afloja, retire el tubo del
soplador (boquilla del cabezal del ventilador) e instálelo de
acuerdo con las instrucciones 5 y 6.
1. Tubo del soplador (tubo
recto)
2. Tubo del soplador (bo-
quilla del cabezal del
ventilador)
