Echo PB-251

26
Entretien
Système d'échappement
Ecran pare-étincelles
Outils nécessaires : tournevis cruciforme, clé hexagonale de
4 mm, brosse métallique souple
Pièces nécessaires : écran pare-étincelles, joint
1. Déposer les deux vis du couvercle moteur et déposer le cou-
vercle du moteur. Nettoyer les ailettes de cylindre avec une
brosse pour que l'air de refroidissement puisse circuler libre-
ment.
2. Déposer le couvercle pare-étincelles, le déflecteur, le joint et
l'écran pare-étincelles du silencieux d'échappement. Si
l'écran est obturé par des dépôts de carbone, le remplacer.
3. Installer l'écran pare-étincelles, les joints et le couvercle.
4. Remonter le couvercle moteur avec les deux vis, sans les
visser.
5. Serrer fermement toutes les vis.

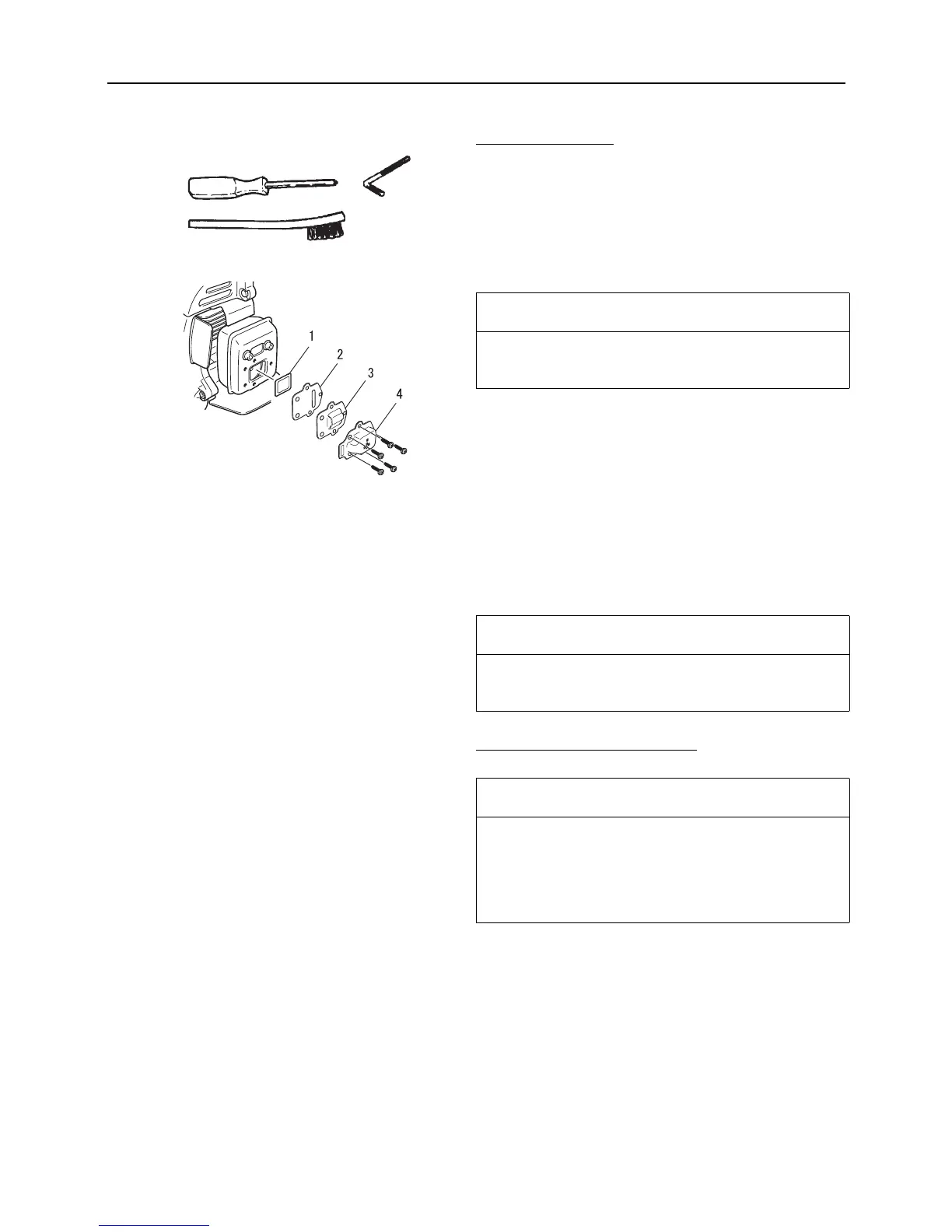

Orifice d'échappement du cylindre
1. Ecran pare-étincelles
3. Couvercle pare-étincel-
les
2. Joint
4. Déflecteur d'échappe-
ment
IMPORTANT
Les dépôts de carbone présents dans le silencieux d'échappe-
ment entraînent une perte de puissance et la surchauffe du mo-
teur. L'écran pare-étincelles doit être contrôlé régulièrement.
REMARQUE
Veiller à ne pas endommager l'élément catalytique à l'intérieur
du silencieux d'échappement lors de l'élimination des dépôts
de carbone.
IMPORTANT
L'orifice d'échappement du cylindre doit être contrôlé et les ré-
sidus de carbone doivent être éliminés tous les 3 mois ou tou-
tes les 90 heures de fonctionnement afin de maintenir le
moteur en-deçà des limites d'émissions autorisées. ECHO re-
commande vivement de confier l'appareil à un revendeur
ECHO pour cette opération d'entretien essentielle.
