Para los Modelos: SRM-2500/3100 SERIES N/P 35130455730
SRM-3000/3001/3400 SERIES N/P 35130455830
INSTRUCCIONES PARA LA INSTALACION
DE LOS AGARRADORES-U
X7502125102
89861955731
05/10
IMPORTANTE
Si se usan cabezas de un solo lamento que no son estándar, hojas o cultivadores de METAL/PLASTICO etc., SE
DEBE REAJUSTAR EL CARBURADOR o se producirán daños importantes en el motor. Vea “Ajuste del carbura-
dor” en el manual del operador de la unidad.
ADVERTENCIA
Debe instalar un juego de la barrera de barra o empuñadura en ‘U’ y un juego de conversión de hojas antes de
operar esta unidad usando hojas, ya que de lo contrario se pueden producir lesiones graves.
GUÍA DE CONFIGURACIÓN DE LAS HOJAS DE SRM/PAS/SB*
PARA USAR ESTAS HOJAS
Cortadores de plástico
para hierba/ maleza Pro
Maxi-Cut
Hoja de plástico rígida Tri-
Cut para hierba/ maleza
Hoja de 8 dientes de
metal/ Tri-Cut para
hierba/ maleza
Hoja desbrozadora DE metal
80T / Hoja de sierra de metal
para desmonte 22T
Empuñadura
Asa con o sin barra de
barrera
Asa con barra de barrera, o
empuñadura en “U”
La asa con la barra de
barrera, o la
empuñadura en “U”
La empuñadura en “U”
Protector contra
residuos Protector de metal Protector de metal Protector de metal
Protector de metal
Arnés Arnés para el hombro Arnés para el hombro Arnés para el hombro
Arnés para el hombro****
Placa superior y
arandela plana
Placa superior y taza de
deslizamiento
Placas superiores e
inferiores de la hoja**
Placas superiores e inferiores
de la hoja**
Tuerca hexagonal Tuerca hexagonal Tuerca hexagonal Tuerca hexagonal
¡Usted
debe
instalar
estas
piezas!
Tornillería de
montaje de la
hoja
Nuevo pasador de
aleta***
Nuevo pasador de aleta***
Nuevo pasador de
aleta***
Nuevo pasador de aleta***
* ¡ADVERTENCIA! NO INSTALE LAS HOJAS EN LAS RECORTADORAS DE MODELO GT (EJE DE IMPULSIÓN CURVADO)
** El diámetro del de la placa superior de la hoja debe corresponder con el diámetro del
de las hojas de metal.
*** Se requiere un nuevo pasador de aleta cada vez que la hoja sea instalada.
**** Las desbrozadoras que pesen más de 7,5 kg (16,5 lb) en seco (peso sin combustible) requieren un
arnés doble para el hombro.

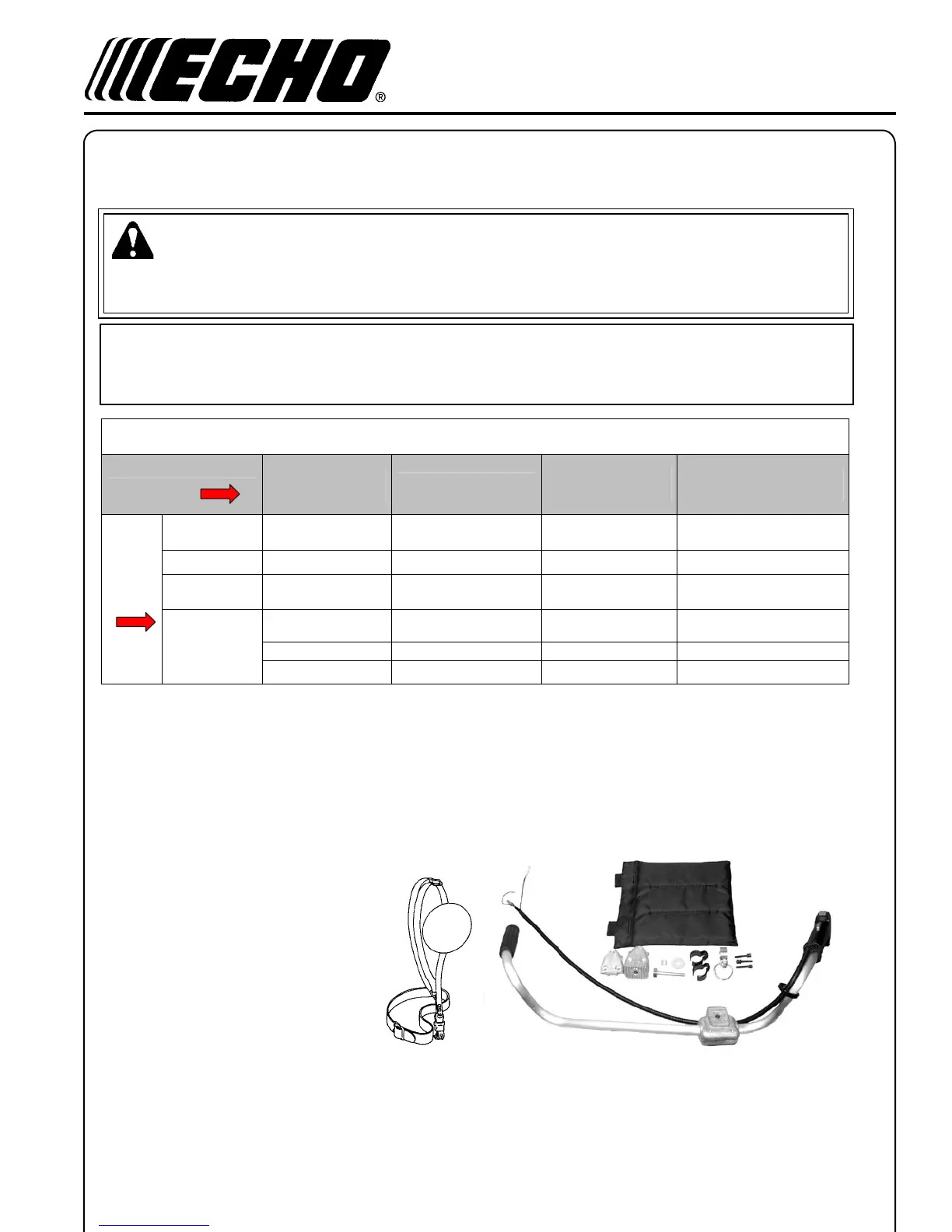

Co n t e n i d o
1 Conjunto de agarradores-u
1 Ménsula del asa (2 mitades)
1 Gancho
1 Perno de 5 x 12 mm
1 Perno de 8 x 55 mm
1 Arandela grande circular
1 Tuerca cuadrada
2 Clips de cable de la válvula reguladora
3 Pernos de 5mm x 30mm con arandela
1 Cojín de la Cadera
1 Arnés para el hombro
