400 mm (15-3/4 in.)
220 mm
(8-5/8 in.)
F
L
G
H
E
D
I
J

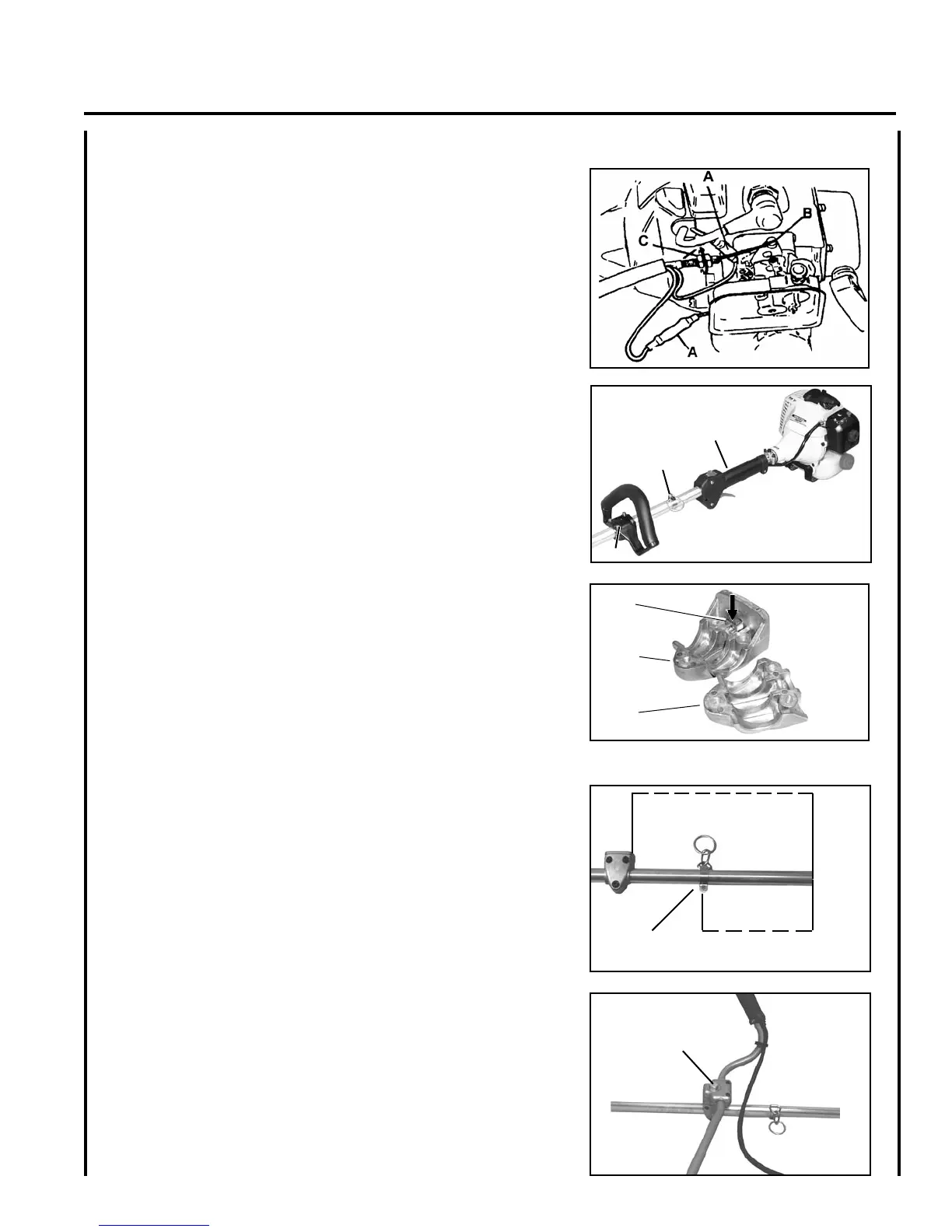

i n s t a l a C i o n
Herramientas requeridas: Llave de tuercas abierta de 8 mm x 10 mm,
destornillador, Llave Hex de 4 mm.
1. Cierre el estrangulador y retire la cubierta del ltro de aire.
2. Desconecte los cables de paro de ignición (A) el cable del estran-
gulador interno del balancín del carburador (B), y retire el cable
del acelerador, de la ménsula (C).
3. Retire el motor de eje motriz.
4. Retire el empuñadura trasera (G) del conjunto del eje motríz.
5. Retire el conjunto del gancho (E) del conjunto del eje motríz.
6. Retire el empuñadura delantera (H).
7. Inserte la tuerca cuadrada (D) en un soporte más bajo de la manija
(I) y soporte del lugar en el eje motriz 400m m (15 3/4 adentro) de
extremo del motor del eje motriz.
8. Asegure con una abrazadera más baja (J) y tres (3) pernos de
cabeza hexagonal de 5m m x de 30mm.
9. Coloque el gancho (F) 220mm (8-5/8 pulgadas) del extremo de
motor de eje motriz. Instale el perno de 5 x 12 mm, pero NO apri-
ete en este momento.
10. Ensamblaje cuidadosamente el eje motriz al motor, asegurando se
que el eje motriz interno engancha en el socket del embraque.
11. Instale las asas en la ménsula, coloque la parte superior de
la abrazadera sobre las asas y asegúrelas con (1) tornillo de
8 mm x 55 mm (L) y uno (1) arandela grande circular.
2
PUNTA
DEL MO-
TOR
INSTRUCCIONES PARA LA INSTALACION DE LOS AGARRADORES-U
