ASSEMBLING
(U-HANDLE VERSION)
ZUSAMMENBAU
(U-GRIFF VERSION)
ASSEMBLAGGIO
(VERSIONE CON IMPUGNATURA AD U)
1. Wire fixing clip
2. Shaft tube
3. Throttle wire
Um zu verhindern, daß sich der Gaszug löst, fixieren Sie
ihn am Schaft mit 2 Kabelklemmen und am rechten Griff mit
1 Kabelklemme, wie nebenstehend abgebildet.
1. Kabelklemme
2. Kabelhülle
3. Gaszug
Per evitare che il cavo acceleratore si allenti fissatelo al
tubo dell’albero (2 posizioni) e all’impugnatura destra ad U
destra (1 posizione) con i fermi di fissaggio.
1. Fermo cavo acceleratore
2. Tubo albero trasmissione
3. Cavo acceleratore

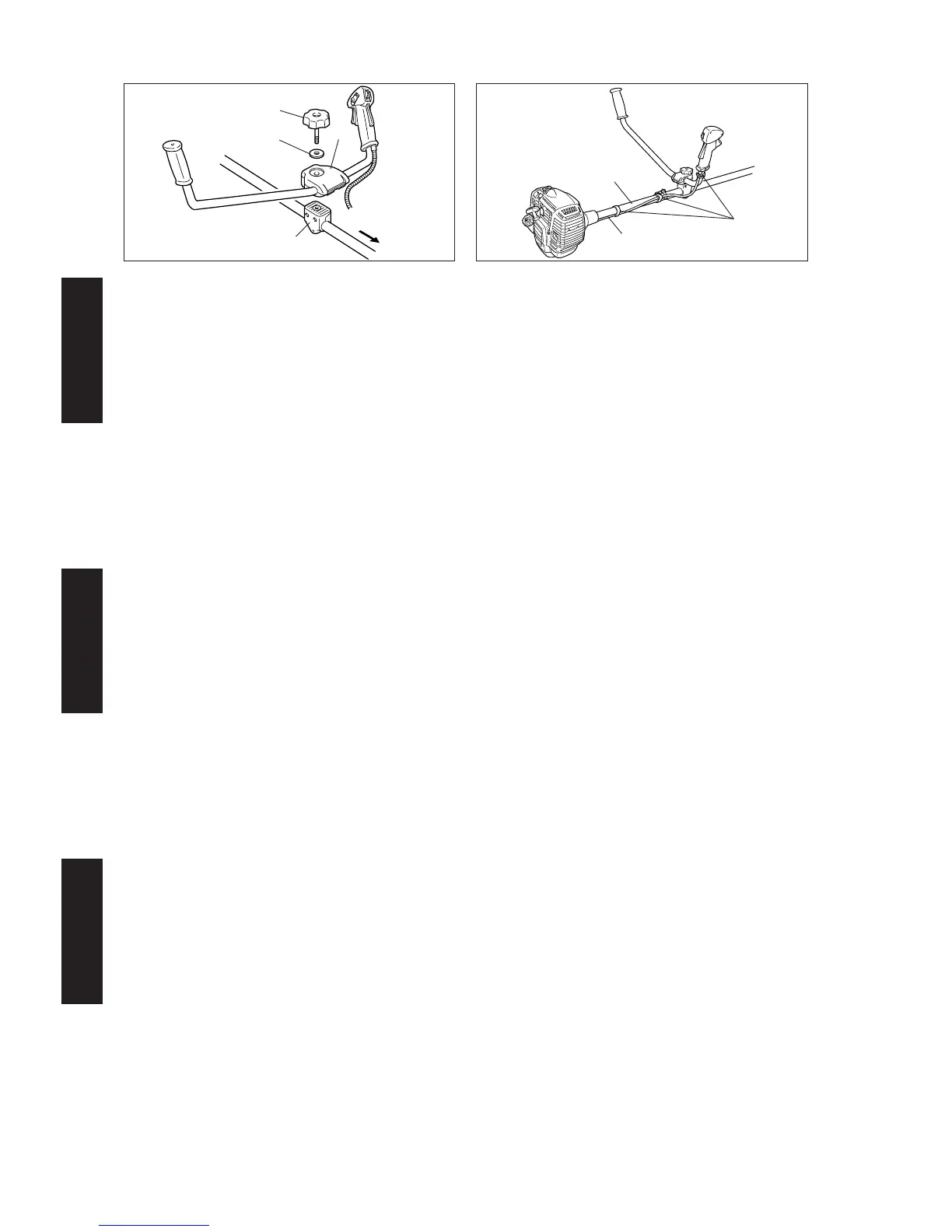

1. Handle assembling bracket (upper)
2. Handle assembling bolt (8 mm)
3. Washer
4. Handle assembling bracket (lower)
5. To engine
Install handle assembling bracket (upper) in handle
assembling bracket (lower) and fix handle by tightening
handle assembling bolt (8 mm) lightly.
Adjust inclination of handle to adequate position (easy to
operate) and tighten firmly handle assembling bolt (8 mm).
Setzen Sie den oberen Griff-Befestigungsbacken auf den
unteren und fixieren Sie das linke Griffrohr indem Sie den
Haltebolzen leicht anziehen.
Stellen Sie die Neigung des Handgriffes in die
entsprechende Position (so daß die Griffe bequem zu
bedienen sind). Ziehen Sie den Griffhaltebolzen fest.
1. Griffbefestigungsbacken (oben)
2. Griffhaltebolzen (8 mm)
3. Scheibe
4. Griffbefestigungsbacken (unten)
5. zum Motor
Montate il supporto impugnatura (superiore) nel supporto
impugnatura (inferiore) e fissate l’impugnatura sinistra
stringendo il bullone di montaggio impugnatura (8 mm), ma
non troppo.
Regolate l’inclinazione dell’impugnatura in posizione
adeguata (comoda per il lavoro) e stringete bene il bullone
montaggio impugnatura (8 mm).
1. Supporto (superiore) impugnatura
2. Bullone impugnatura (8 mm)
3. Anello
4. Supporto impugnatura (inferiore)
5. Al motore
To eliminate loosening of throttle wire fix it to shaft tube
(2 places) and to right hand U-handle (1 place) with wire
fixing clips.
1
2
3
1
2
3
5
4
