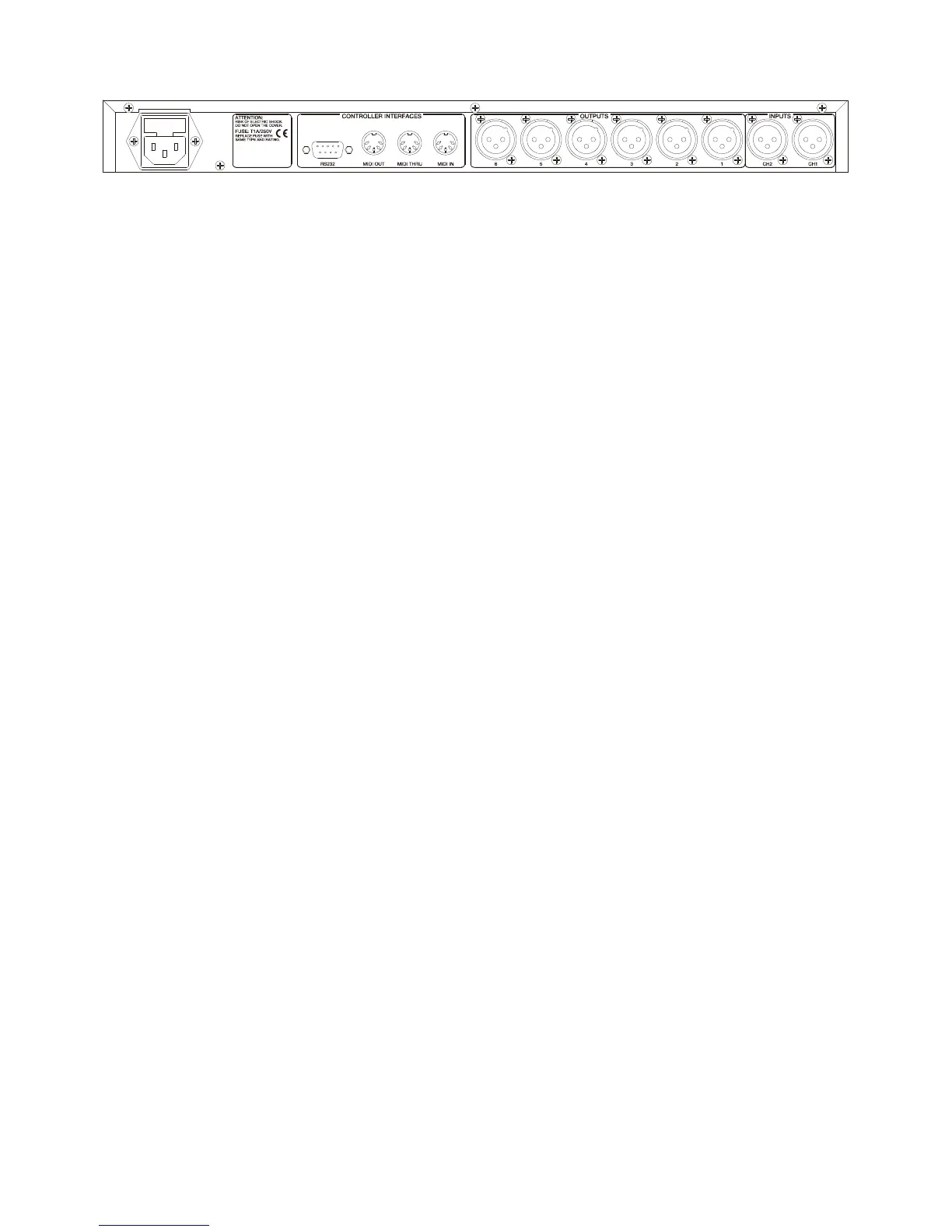

5. PANNEAU ARRIÈRE
Le panneau arrière dispose des connexions suivantes :
Embase d'alimentation secteur
Le DP300 dispose, pour son alimentation, d'une embase secteur CEI à 3 contacts. Grâce à
l'alimentation à découpage, la tension de fonctionnement va de 90V à 264V en courant alternatif, à une
fréquence comprise entre 47 et 63Hz. Avant d'exploiter l'unité, assurez-vous que le DP300 est
correctement relié à la terre et installé selon les normes locales.
Connecteur RS-232
Un connecteur D-SUB 9 permet la connexion série RS-232. Cette connexion sert à relier le
DP300 à un ordinateur (PC) et à ainsi assurer la communication entre le DP300 et le logiciel de
commande à distance des paramètres du processeur.
Connecteurs MIDI
L'appareil dispose de trois connecteurs DIN à 5 contacts pour les connexions MIDI: MIDI IN,
MIDI THRU et MIDI OUT.
Connecteurs d'entrée (CH1 et CH2) et de sortie (OUTPUT1-6)
Le DP300 dispose de deux entrées (CH1 et CH2) sur embases XLR femelles à 3 contacts. Ces
embases ont la masse sur la broche 1, le point chaud (+) sur la broche 2 et le point froid (–) sur la
broche 3. La sortie de signal du DP300 s'effectue au travers de six sorties (OUTPUT1-6) à connecteurs
XLR mâles à 3 contacts. Comme pour les entrées, la masse est sur la broche 1, le point chaud (+) sur la
broche 2 et le point froid (–) sur la broche 3.
